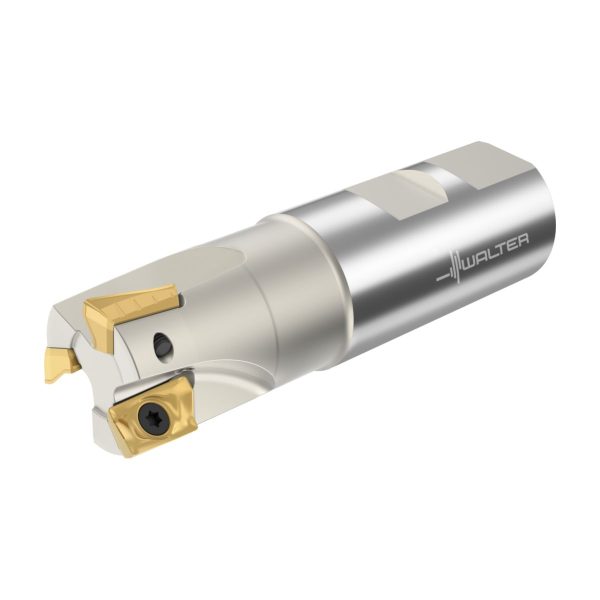

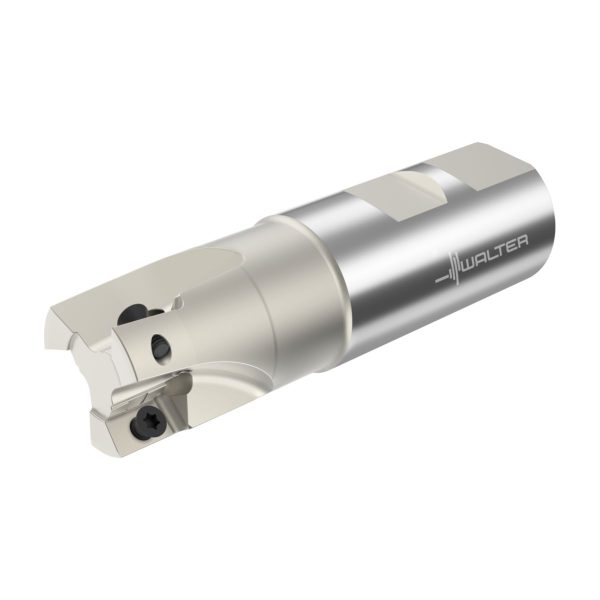

Freze cilindro-frontale – F4042.UW31.031.Z03.15

Freze cilindro-frontale F4042.Z32.032.Z03.15-F4042.Z32.032.Z03.15-0670706724 Freze cilindro-frontale – F4042.UZ19.019.Z02.11
Freze cilindro-frontale F4042.W32.032.Z03.15-F4042.W32.032.Z03.15-0670655724 Freze cilindro-frontale – F4042.UW26.026.Z02.15

2.478,44 lei fără TVA - 2.998,91 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5205208Familie produs: F4042 SKU: F4042.UW31.031.Z03.15 UPC: 0846169724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,494 kg
Dimensiuni 125 × 36 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4042 (AD..1606..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)30,15mm
A3
Diametrul corpului30,15mm
B2
Lungimea muchiei așchietoare, max.15mm
B3
Lungime în consolă38,1mm
B4
Lungime utilă38,1mm
B5
Cantitate rezerve de reascuțire96,04mm
B6
Lungime cap38,1mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1250
C3
Diametru de prindere, pe partea mașinii31,75mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
D6
Turație, maximă177001/min
D7
Masă (greutate)0,494kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.4,87°
E5
Adâncimea de plonjare, max.1,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolF4042.UW31.031.Z03.15
J22
Codificare produs190
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1606**3R*****
J6
Codare loc de separare pe partea mașiniiZYL10S1250h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului30,15mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10S1250h$06
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1250
DC
Diametru muchie așchietoare 1 (diametru nominal)31,75mm
DCX
Diametru muchie așchietoare 231,75mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază38,1mm
LF
Lungime funcțională67,068mm
LU
Lungime utilă38,1mm
NOI
Număr de posibilități de utilizare180
OAL
Cantitate rezerve de reascuțire96,04mm
OHX
Lungime în consolă38,1mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.4,87°
RPMX
Turație, maximă177001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4042-UW-AD1606
WT
Masă (greutate)0,494kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale F4042 • Xtra·tec® • coadă DIN 1835 B • κ=90° • inch • AD .. 1606 .. • Dc=32mm • Z=3

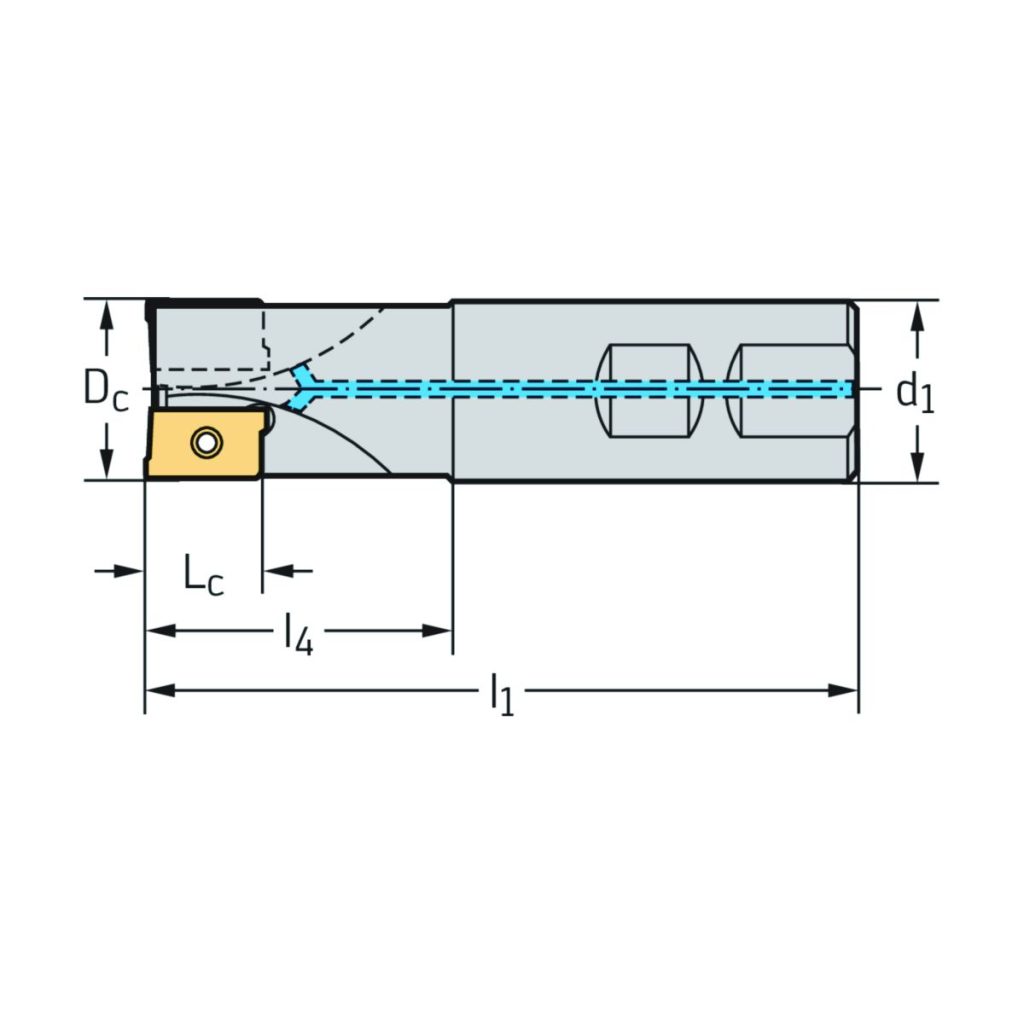

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,591inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare1,25inch
d<sub>1</sub>Diametrul de îmbinare1,25inch
l<sub>1</sub>Lungimea totală3,781inch
l<sub>4</sub>Lungimea maximă în consolă1,5inch
CodificareCodificare sculăF4042.UW31.031.Z03.15
TipPlăcuțe amovibile posibileAD .. 1606 .. R
GreutateGreutatea1,089lbs
ZNumărul de dinți3
