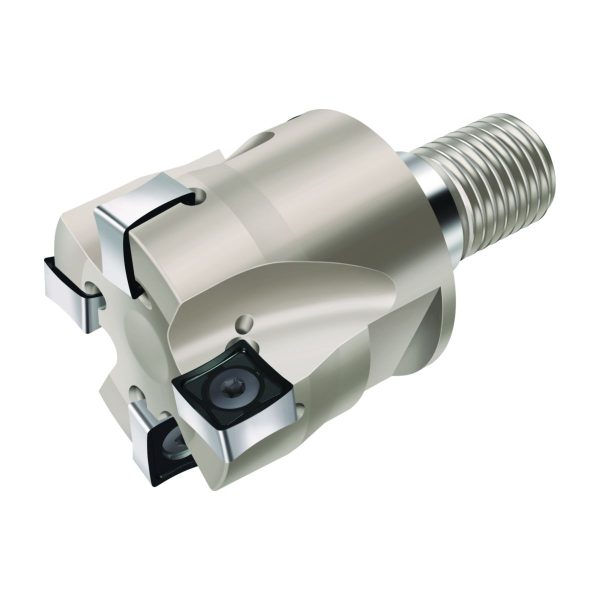

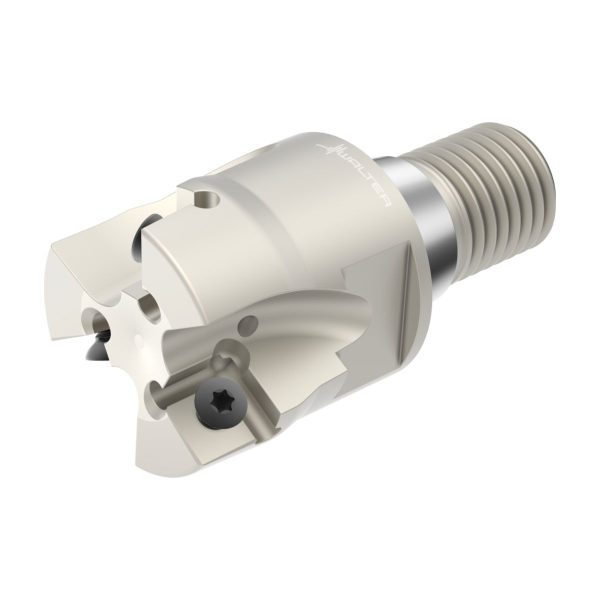

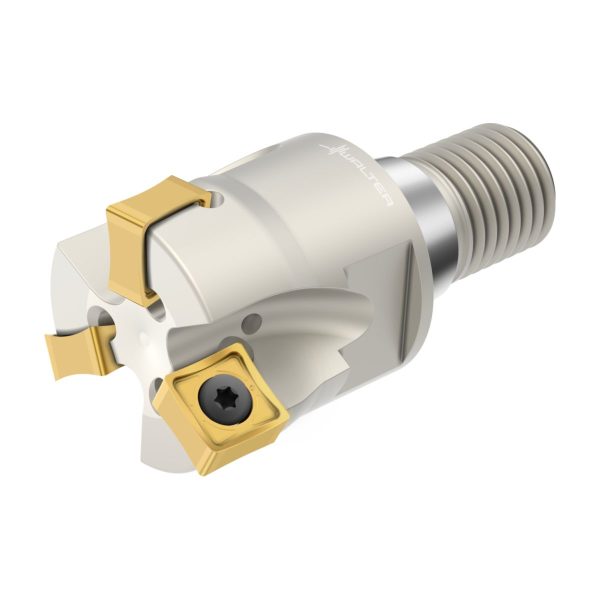

Freze frontale – F4048.T36.040.Z03.10

Freze frontale F4047.B27.063.Z06.08-F4047.B27.063.Z06.08-0738281724 Freze frontale – F4047.B27.063.Z06.08
Freze de copiere cu plăcuțe rotunde F2334R.UB19.051.Z06.05-F2334R.UB19.051.Z06.05-4063464527878 Freze de copiere cu plăcuțe rotunde – F2334.B27.066.Z07.05

2.606,91 lei fără TVA - 3.154,36 lei cu TVA

PMKNSHO
●●●●●●●●●
Numărul articolului: 5197542Familie produs: F4048 SKU: F4048.T36.040.Z03.10 UPC: 0586787724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,322 kg
Dimensiuni 90 × 50 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime utilă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale F4048 pt. tip de plăcuţă SN.X1205..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)40,7mm
A2
Diametru muchie așchietoare 240,7mm
A3
Diametrul corpului37,81mm
B2
Lungimea muchiei așchietoare, max.40mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire75mm
B6
Lungime cap40mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii360
C3
Diametru de prindere, pe partea mașinii36mm
D6
Turație, maximă188001/min
D7
Masă (greutate)0,317kg
D9
Ajustabilitate0
E1
Unghiul de atac88°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4048.T36.040.Z03.10
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SN1205**3N*ZN**
J6
Codare loc de separare plăcuță amovibilăSAW01C0360$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.10mm
BD
Diametrul corpului37,81mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii360
DC
Diametru muchie așchietoare 1 (diametru nominal)40mm
DCX
Diametru muchie așchietoare 240,7mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac88°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
LU
Lungime utilă40mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire75mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă188001/min
SC
Insert shape codeS
TSYC
Identificator imagineF4048-T-SNX1205
ULDR
Usable length diameter ratio2,3
WT
Masă (greutate)0,317kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze frontale F4048 • Xtra·tec® • ScrewFit • κ=88° • metric • SN .. 1205 .. • Dc=40mm • Z=3

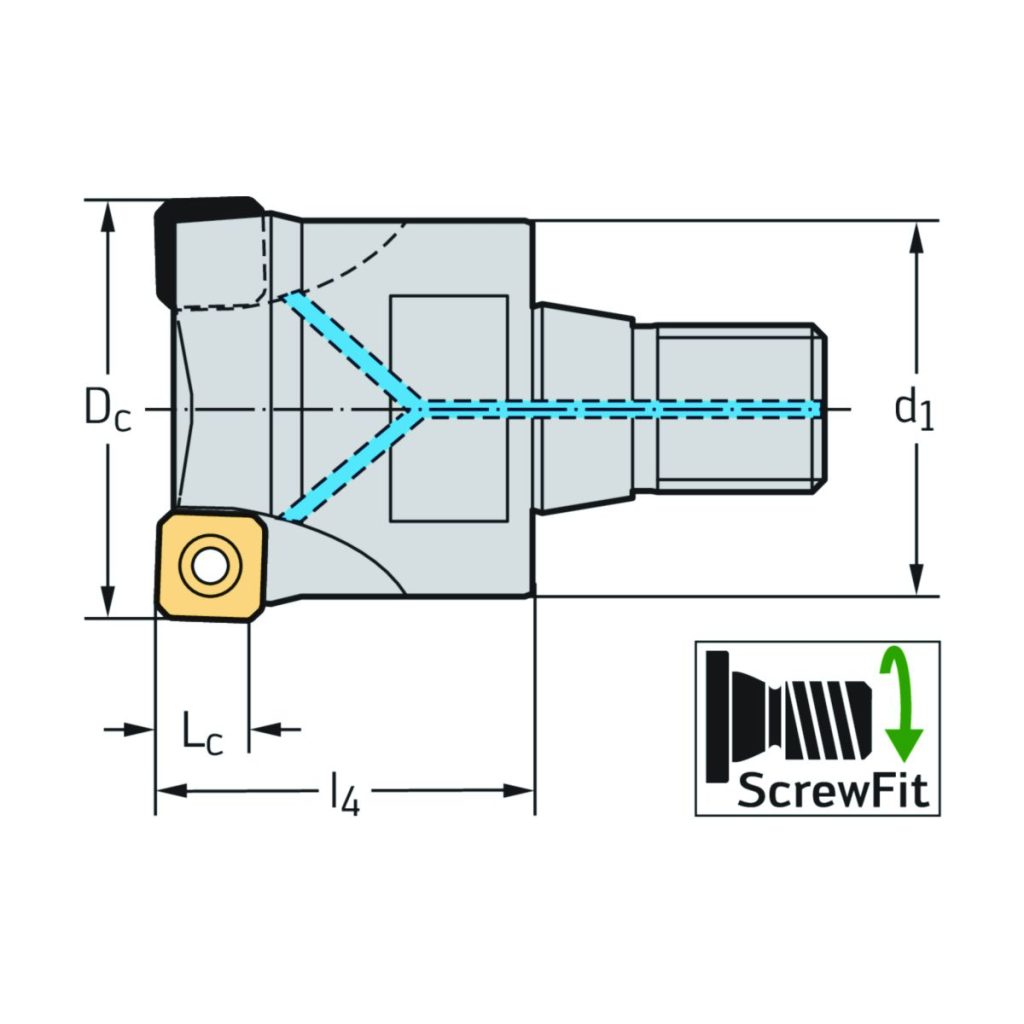

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare10mm
D<sub>c</sub>Diametrul muchiei așchietoare40mm
d<sub>1</sub>Diametrul de îmbinare36mm
l<sub>4</sub>Lungimea funcțională40mm
CodificareCodificare sculăF4048.T36.040.Z03.10
TipPlăcuțe amovibile posibileSN . X1205 ..; XNGX1205ZNN
GreutateGreutatea0,32kg
ZNumărul de dinți3
Nr. PlăcuțeNumărul de plăcuțe amovibile3
