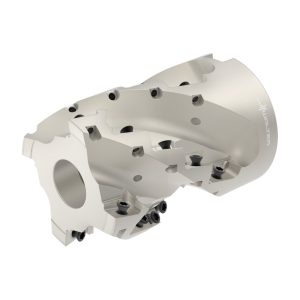

Freze știulete - F4138.B22.050.Z04.54 - imagine 2

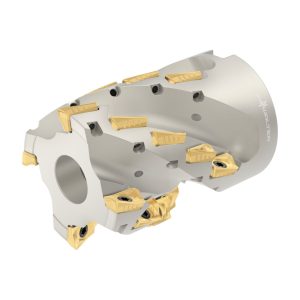

Freze știulete - F4138.B22.050.Z04.54 - imagine 3

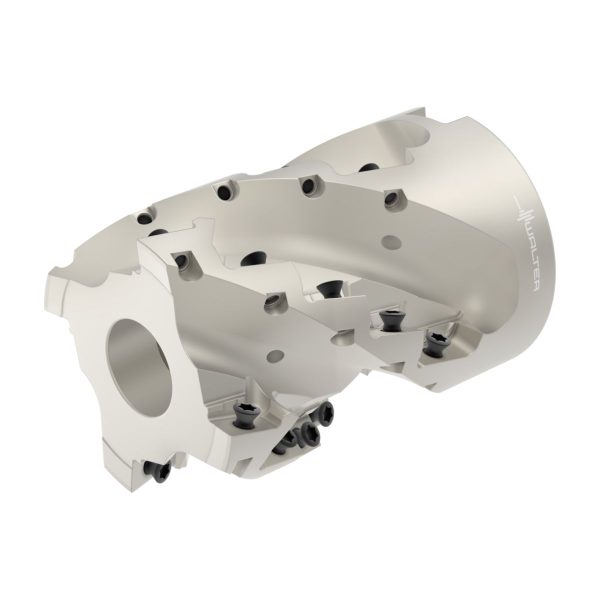

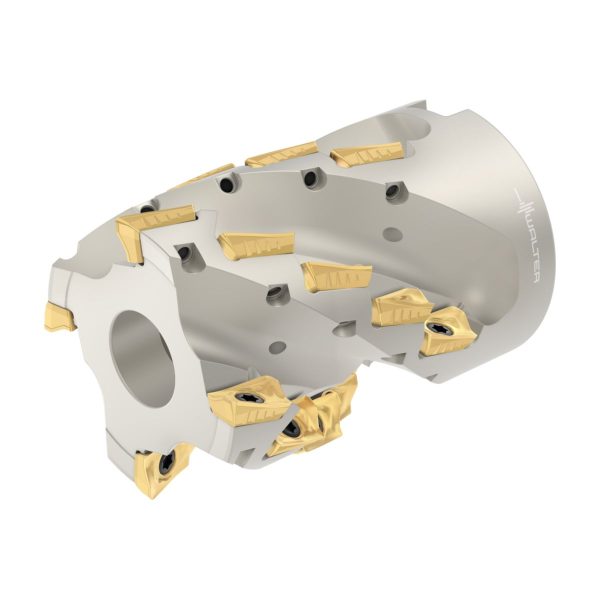

Freze știulete – F4138.B22.050.Z04.54

Freze știulete F4138.UB19.051.Z04.43-F4138.UB19.051.Z04.43-0589884724 Freze știulete – F4138.B16.040.Z03.43
Freze știulete F4138.UB19.051.Z04.43-F4138.UB19.051.Z04.43-0589884724 Freze știulete – F4138.B27.063.Z05.43

8.623,68 lei fără TVA - 10.434,65 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5625927Familie produs: F4138 SKU: F4138.B22.050.Z04.54 UPC: 0584707724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,662 kg
Dimensiuni 100 × 72 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F4138 pt.tip plăc.AD..1204..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)48,2mm
A3
Diametrul corpului48,2mm
A4
Diametrul butucului47,8mm
B11
Lățime minimă de așchiere1,1mm
B2
Adâncime de așchiere1,1mm
B5
Cantitate rezerve de reascuțire75mm
B71
Lungime funcțională75mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă200001/min
D7
Masă (greutate)0,621kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level16
G13
Număr de plăcuțe amovibile poziția A4
G15
Număr de plăcuțe amovibile poziția B16
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4138.B22.050.Z04.54
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1204043R***40
J51
Codare loc de separare plăcuță amovibilăWR$$AD1204043R***08
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire75mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.54mm
BD
Diametrul corpului48,2mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CICT (S)
Număr de plăcuțe amovibile poziția B16
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)50mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază75mm
LF
Lungime funcțională75mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire75mm
OHX
Lungime în consolă75mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,06°
RPMX
Turație, maximă200001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4138-B1
ULDR
Usable length diameter ratio2
WT
Masă (greutate)0,621kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze știulete F4138 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • AD .. 1204 .. • Dc=50mm • Z=4

Descriere unealtă

Suprafața nichelată asigură o protecție anticoroziune și antiuzură, permițând o mai bună evacuare a așchiilor
Freze știulete Xtra·tec® F4138
Mărimea plăcuței amovibile AD .. 1204 ..

Domenii de utilizare

Pentru toate materialele din oțel și fontă, pentru oțeluri inoxidabile și materiale greu prelucrabile
Pentru frezare cilindro-frontală și prelucrare pe contur
Pentru utilizarea în industria constructoare de mașini, industria aeronautică și aerospațială, precum și industria energetică

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Reducerea costurilor de prelucrare datorită frezării aproape fără bavuri
Fiabilitate ridicată datorită opritorului fix axial din primul rând al plăcuțelor amovibile și datorită plăcuțelor amovibile extrem de stabile
Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare54mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială16
D<sub>c</sub>Diametrul muchiei așchietoare50mm
d<sub>1</sub>Diametrul de îmbinare22mm
l<sub>4</sub>Lungimea maximă în consolă75mm
CodificareCodificare sculăF4138.B22.050.Z04.54
TipPlăcuțe amovibile posibileAD .. 1204 .. R
GreutateGreutatea0,62kg
ZNumărul de dinți4
