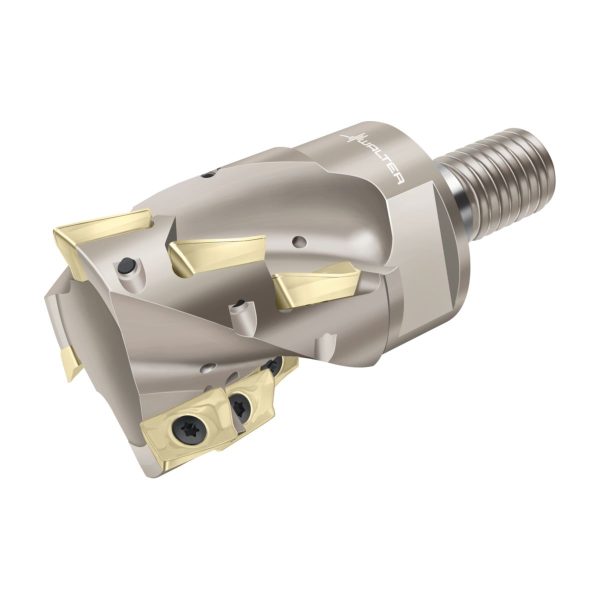

Freze știulete F4138.T36.040.Z03.33-F4138.T36.040.Z03.33-0448793724
Freze știulete F4138.T36.040.Z03.33-F4138.T36.040.Z03.33-0448793724

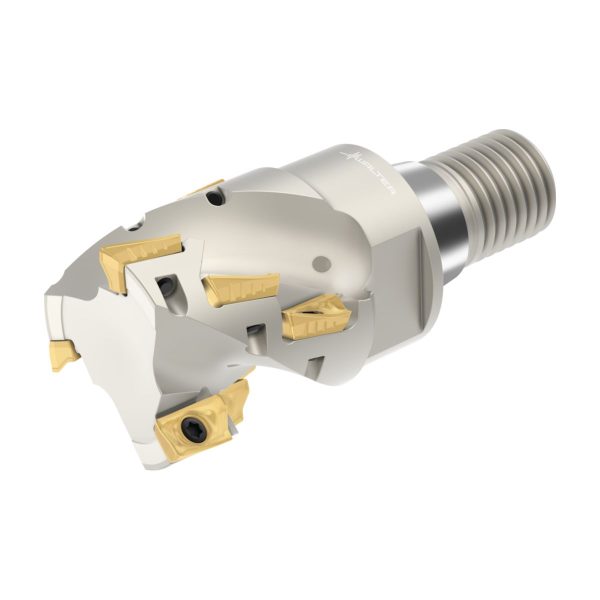

Freze știulete - F4138.T36.040.Z03.33 - imagine 2

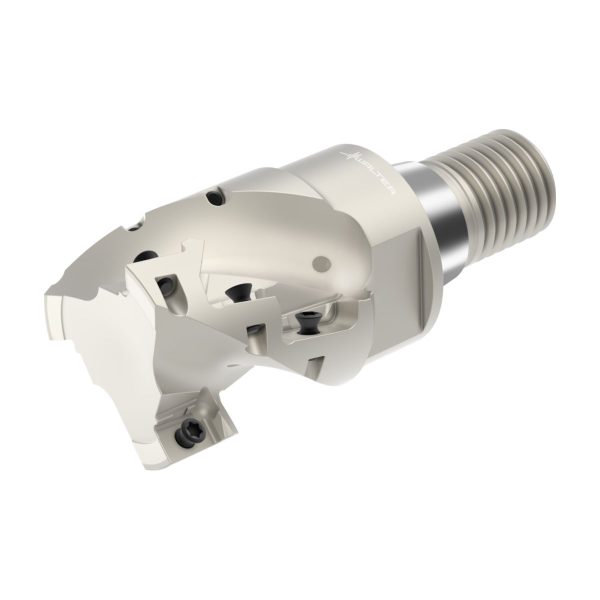

Freze știulete - F4138.T36.040.Z03.33 - imagine 3

Freze știulete – F4138.T36.040.Z03.33

Freze știulete F4138.T36.040.Z03.33-F4138.T36.040.Z03.33-0448793724 Freze știulete – F4138.T28.032.Z02.33
Freze știulete F4138.N6.040.Z03.54-F4138.N6.040.Z03.54-0448798724 Freze știulete – F4138.N6.040.Z03.54

5.406,53 lei fără TVA - 6.541,90 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5159801Familie produs: F4138 SKU: F4138.T36.040.Z03.33 UPC: 0448793724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,408 kg
Dimensiuni 105 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F4138 pt.tip plăc.AD..1204..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)38,5mm
A3
Diametrul corpului38,5mm
B2
Lungimea muchiei așchietoare, max.33mm
B3
Lungime în consolă55mm
B4
Lungime utilă55mm
B5
Cantitate rezerve de reascuțire90mm
B6
Lungime cap55mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii360
C3
Diametru de prindere, pe partea mașinii36mm
D6
Turație, maximă224001/min
D7
Masă (greutate)0,378kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,91°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4138.T36.040.Z03.33
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1204043R***40
J51
Codare loc de separare plăcuță amovibilăWR$$AD1204043R***08
J6
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
LPR
Lungime în consolă55mm
NSM
Număr standard caracteristicăDIN4000-87
OAL
Cantitate rezerve de reascuțire90mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.33mm
BD
Diametrul corpului38,5mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A3
CICT (S)
Număr de plăcuțe amovibile poziția B6
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii360
DC
Diametru muchie așchietoare 1 (diametru nominal)40mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază55mm
LF
Lungime funcțională55mm
LU
Lungime utilă55mm
NOI
Număr de posibilități de utilizare200
OAL
Cantitate rezerve de reascuțire90mm
OHX
Lungime în consolă55mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,91°
RPMX
Turație, maximă224001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4138-T
ULDR
Usable length diameter ratio2,21
WT
Masă (greutate)0,378kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze știulete F4138 • Xtra·tec® • ScrewFit • κ=90° • metric • AD .. 1204 .. • Dc=40mm • Z=3

Descriere unealtă

Suprafața nichelată asigură o protecție anticoroziune și antiuzură, permițând o mai bună evacuare a așchiilor
Freze știulete Xtra·tec® F4138
Mărimea plăcuței amovibile AD .. 1204 ..

Domenii de utilizare

Pentru toate materialele din oțel și fontă, pentru oțeluri inoxidabile și materiale greu prelucrabile
Pentru frezare cilindro-frontală și prelucrare pe contur
Pentru utilizarea în industria constructoare de mașini, industria aeronautică și aerospațială, precum și industria energetică

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Reducerea costurilor de prelucrare datorită frezării aproape fără bavuri
Fiabilitate ridicată datorită opritorului fix axial din primul rând al plăcuțelor amovibile și datorită plăcuțelor amovibile extrem de stabile
Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally

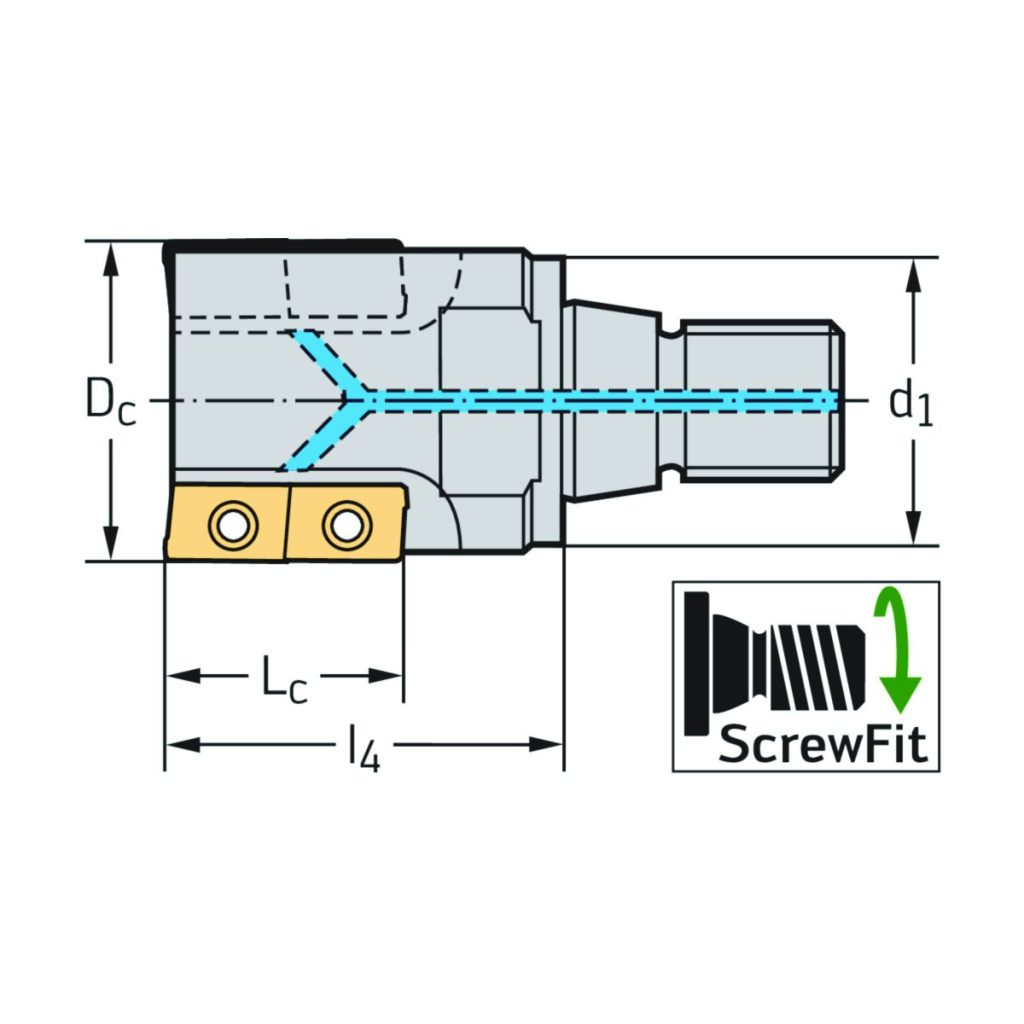

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare33mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială6
D<sub>c</sub>Diametrul muchiei așchietoare40mm
d<sub>1</sub>Diametrul de îmbinare36mm
l<sub>4</sub>Lungimea maximă în consolă55mm
CodificareCodificare sculăF4138.T36.040.Z03.33
TipPlăcuțe amovibile posibileAD .. 1204 .. R
GreutateGreutatea0,38kg
ZNumărul de dinți3
