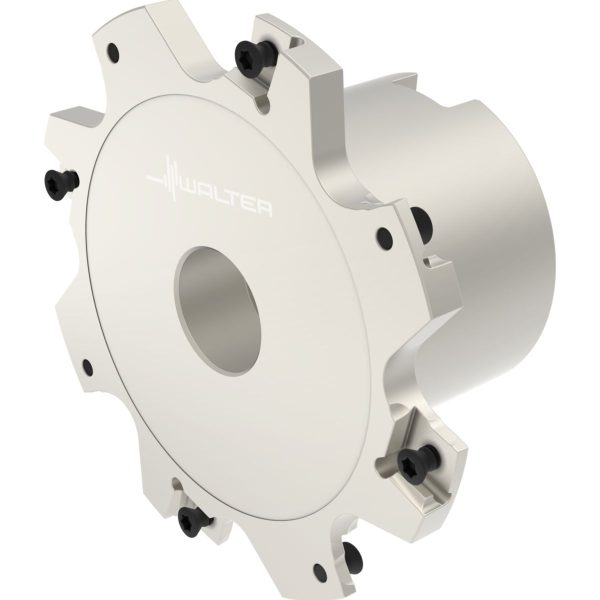

Freză cu disc pentru canelare prin frezare - F4153.BN22.080.Z04.06R - imagine 2

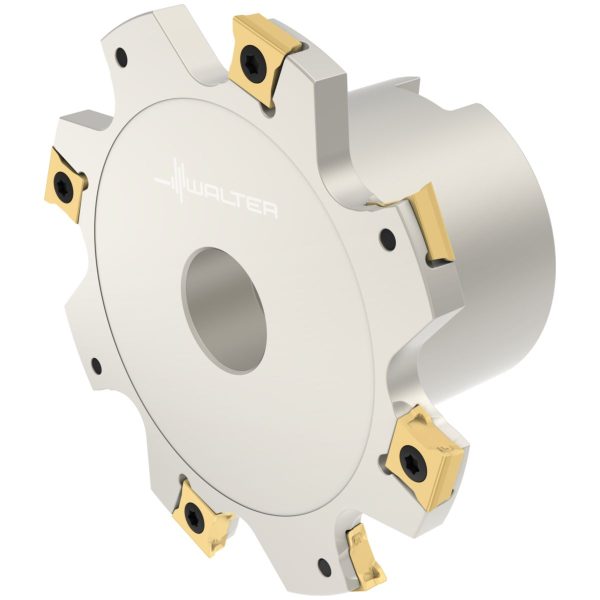

Freză cu disc pentru canelare prin frezare - F4153.BN22.080.Z04.06R - imagine 3

Freză cu disc pentru canelare prin frezare – F4153.BN22.080.Z04.06R

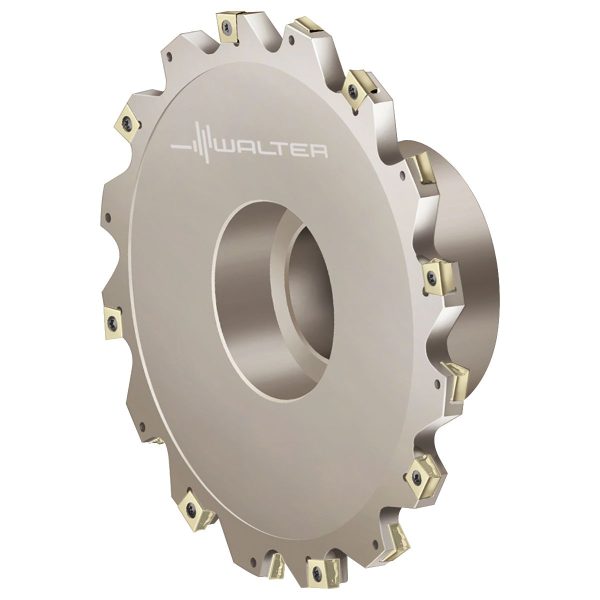

Freză cu disc pentru canelare prin frezare F4153.BN40.160.Z07.10R-F4153.BN40.160.Z07.10R-0567864726 Freză cu disc pentru canelare prin frezare – F4153.BN40.200.Z09.06R
Freză cu disc pentru canelare prin frezare F4153.BN40.160.Z07.10R-F4153.BN40.160.Z07.10R-0567864726 Freză cu disc pentru canelare prin frezare – F4153.BN40.160.Z08.06R

6.241,60 lei fără TVA - 7.552,34 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5554760Familie produs: F4153 SKU: F4153.BN22.080.Z04.06R UPC: 0567835726 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,548 kg
Dimensiuni 95 × 83 mm
Domeniu de utilizare

Aplicație principală

, ,

Sensul de așchiere

Lățime minimă de așchiere

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze pentru canelare F4153 pt.tip plăcuţă LN.U..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)45mm
A4
Diametrul butucului45mm
B11
Lățime minimă de așchiere6mm
B12
Lățime maximă de așchiere16mm
B2
Adâncime de așchiere16mm
B5
Cantitate rezerve de reascuțire40mm
B71
Lungime funcțională40mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D4
Ajustabilitate0
D6
Turație, maximă110001/min
D7
Masă (greutate)0,548kg
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level4
G13
Număr de plăcuțe amovibile poziția A8
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J21
Număr articolF4153.BN22.080.Z04.06R
J22
Codificare produs5174
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN0803043R***04
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire40mm
Cantitate rezerve de reascuțire
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii12
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CCTMS
Coadă, pe partea mașiniiFDA
CDX
Adâncime de așchiere16mm
CICT
Cutting item count4
CNSC
Intrare agent de lubrifiere/răcire0
CPDF
Diviziune0
CUB
Connection unit basis
CW
Lățimea plăcuței, dimensiune nominală6mm
CWN
Lățime minimă de așchiere6mm
CWX
Lățime maximă de așchiere6mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)80mm
DCN
Diametru muchie așchietoare, minim80mm
DCX
Diametru muchie așchietoare 280mm
DHUB
Diametrul butucului45mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IH
Execuție plăcuță așchietoareR
IIC
Codare loc de separare plăcuță amovibilăWR$$LN0803043R***04
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KWW
Lățimea piesei de antrenare10,4mm
LF
Lungime funcțională40mm
LPR
Lungime în consolă40mm
NOI
Număr de posibilități de utilizare150
OAL
Cantitate rezerve de reascuțire40mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă110001/min
SC
Insert shape codeL
TQ
Torque0Nm
TSYC
Identificator imagineF4153-BN1
WT
Masă (greutate)0,548kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZNF
Număr de plăcuțe amovibile poziția A8

Descriere

Freză cu disc pentru canelare prin frezare F4153 • antrenare transversală cu gaură cilindrică DIN 138 • metric • Dc=80mm • SB=6mm

Descriere unealtă

Freze disc F4153
Suprafața nichelată asigură o protecție anticoroziune și antiuzură, permițând o mai bună evacuare a așchiilor
plăcuțe amovibile tangențiale cu 4 muchii așchietoare în 2 geometrii
Plăcuțe amovibile cu contur rectificat și contur sinterizat

Domenii de utilizare

Pentru toate materialele din oțel și fontă, pentru oțeluri inoxidabile și materiale greu prelucrabile
Pentru debitare, crestare, canelare și prelucrare pe contur
Pentru operații de degroșare și finisare
Adecvat în special pentru industria constructoare de mașini, industria auto, precum și pentru industria aeronautică și aerospațială

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally
Fiabilitate ridicată datorită plăcuțelor amovibile tangențiale stabile
Costuri reduse cu plăcuțele amovibile datorită celor 4 muchii așchietoare ale plăcuței

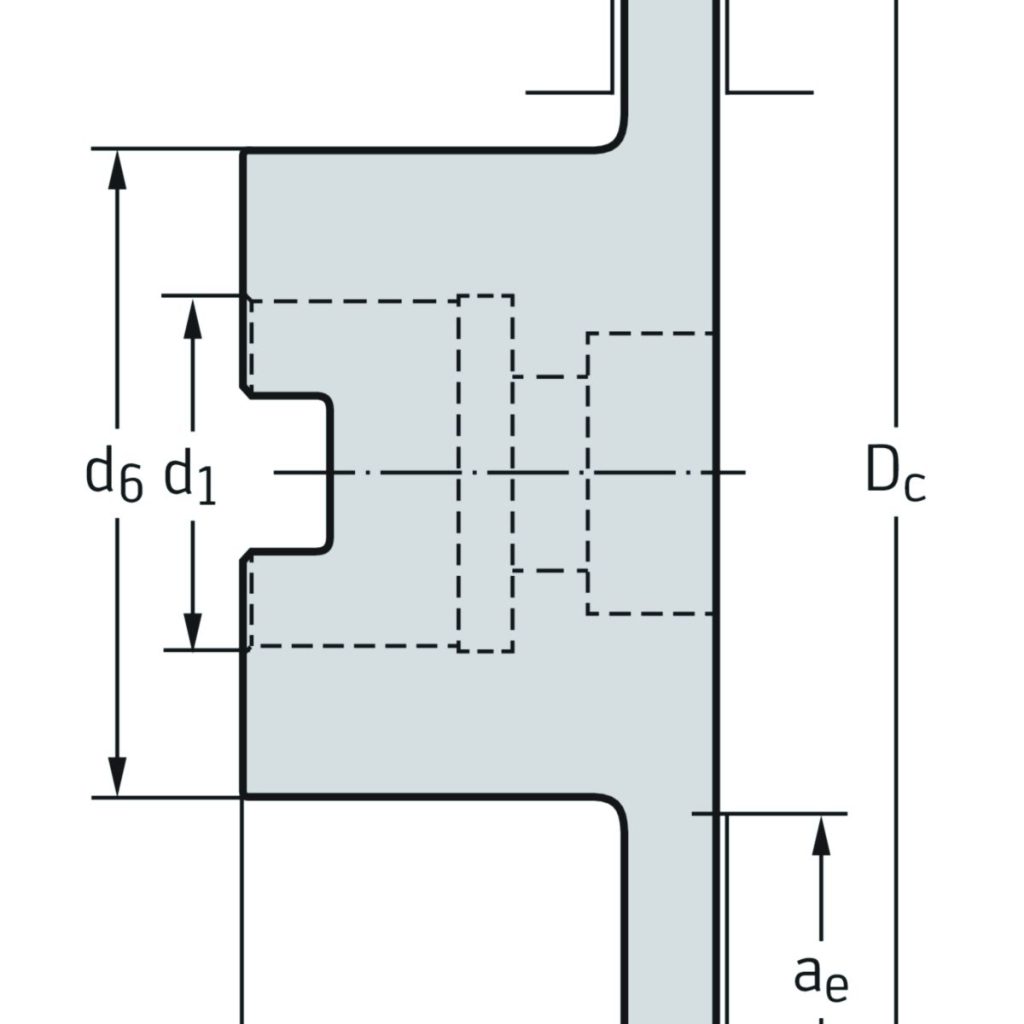

DenumireDescriereValoareUnitate
a<sub>e</sub>Adâncime maximă de așchiere16mm
Nr. PlăcuțeNumărul de plăcuțe amovibile8
SBLățime de așchiere6mm
D<sub>c</sub>Diametrul muchiei așchietoare80mm
d<sub>1</sub>Diametrul de montare22mm
d<sub>6</sub>Diametrul butucului45mm
l<sub>4</sub>Lungimea funcțională40mm
CodificareCodificare sculăF4153.BN22.080.Z04.06R
TipPlăcuțe amovibile posibileLN . U080304
GreutateGreutatea0,55kg
ZNumărul de dinți4EA
