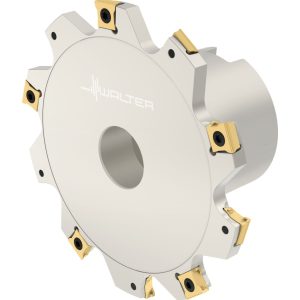

Freză cu disc pentru canelare prin frezare - F4153.UBN26.102.Z05.06R - imagine 3

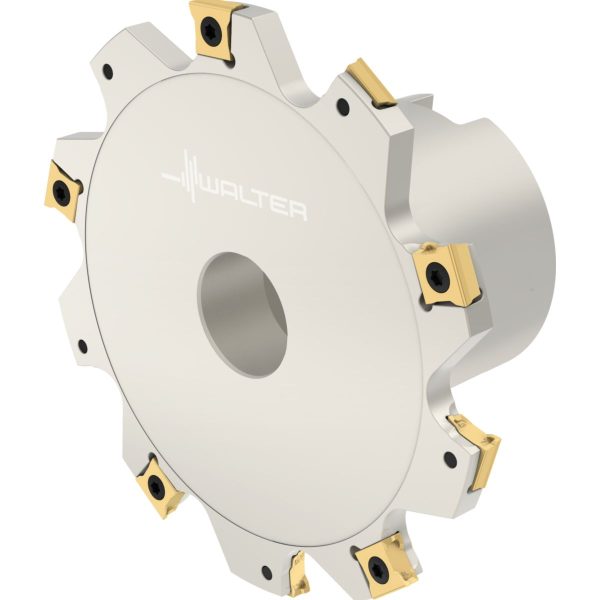

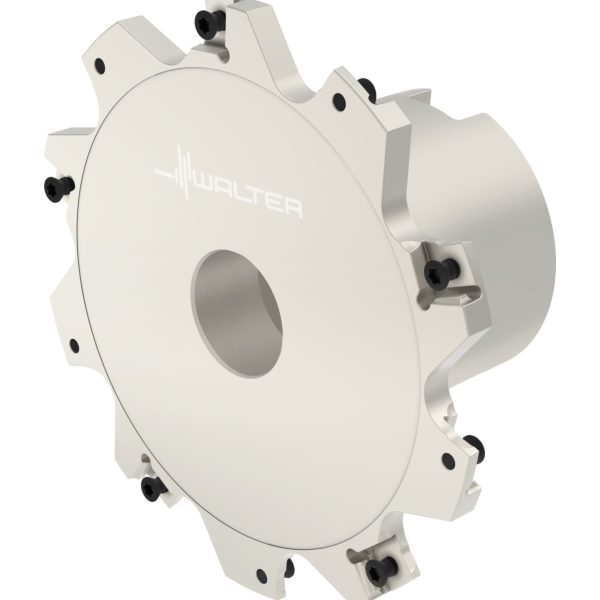

Freză cu disc pentru canelare prin frezare – F4153.UBN26.102.Z05.06R

Freză cu disc pentru canelare prin frezare F4153.BN40.160.Z07.10R-F4153.BN40.160.Z07.10R-0567864726 Freză cu disc pentru canelare prin frezare – F4153.UBN19.076.Z04.06R
Freză cu disc pentru canelare prin frezare F4153.BN40.160.Z07.10R-F4153.BN40.160.Z07.10R-0567864726 Freză cu disc pentru canelare prin frezare – F4153.UBN19.076.Z04.08R

7.852,85 lei fără TVA - 9.501,95 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5677474Familie produs: F4153 SKU: F4153.UBN26.102.Z05.06R UPC: 0588153726 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,842 kg
Dimensiuni 130 × 95 mm
Domeniu de utilizare

Aplicație principală

, ,

Sensul de așchiere

Lățime minimă de așchiere

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze pt.canelare F4153 pt.tip plăcuţă LN.U.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)47,65mm
A4
Diametrul butucului47,65mm
B11
Lățime minimă de așchiere6,35mm
B12
Lățime maximă de așchiere24,5mm
B2
Adâncime de așchiere24,5mm
B5
Cantitate rezerve de reascuțire50,8mm
B71
Lungime funcțională50,8mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii25,4mm
D4
Ajustabilitate0
D6
Turație, maximă98001/min
D7
Masă (greutate)0,842kg
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level5
G13
Număr de plăcuțe amovibile poziția A10
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J21
Număr articolF4153.UBN26.102.Z05.06R
J22
Codificare produs5174
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN0803043R***04
J6
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii12
CCMS
Codare loc de separare pe partea mașiniiFDA12S1000$$$$
CCTMS
Coadă, pe partea mașiniiFDA
CDX
Adâncime de așchiere24,5mm
CICT
Cutting item count5
CNSC
Intrare agent de lubrifiere/răcire0
CPDF
Diviziune0
CUB
Connection unit basis
CW
Lățimea plăcuței, dimensiune nominală6,35mm
CWN
Lățime minimă de așchiere6,35mm
CWX
Lățime maximă de așchiere6,35mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1000
DC
Diametru muchie așchietoare 1 (diametru nominal)101,6mm
DCN
Diametru muchie așchietoare, minim101,6mm
DCX
Diametru muchie așchietoare 2101,6mm
DHUB
Diametrul butucului47,65mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IH
Execuție plăcuță așchietoareR
IIC
Codare loc de separare plăcuță amovibilăWR$$LN0803043R***04
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KWW
Lățimea piesei de antrenare9,75mm
LF
Lungime funcțională50,8mm
LPR
Lungime în consolă50,8mm
NOI
Număr de posibilități de utilizare150
OAL
Cantitate rezerve de reascuțire50,8mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă98001/min
SC
Insert shape codeL
TSYC
Identificator imagineF4153-UBN1
WT
Masă (greutate)0,842kg
XYWD
xyw plane distance-50,8mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

Freză cu disc pentru canelare prin frezare F4153 • antrenare transversală cu gaură cilindrică DIN 138 • inch • Dc=102mm • SB=6,3mm

Descriere unealtă

Freze disc F4153
Suprafața nichelată asigură o protecție anticoroziune și antiuzură, permițând o mai bună evacuare a așchiilor
plăcuțe amovibile tangențiale cu 4 muchii așchietoare în 2 geometrii
Plăcuțe amovibile cu contur rectificat și contur sinterizat

Domenii de utilizare

Pentru toate materialele din oțel și fontă, pentru oțeluri inoxidabile și materiale greu prelucrabile
Pentru debitare, crestare, canelare și prelucrare pe contur
Pentru operații de degroșare și finisare
Adecvat în special pentru industria constructoare de mașini, industria auto, precum și pentru industria aeronautică și aerospațială

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally
Fiabilitate ridicată datorită plăcuțelor amovibile tangențiale stabile
Costuri reduse cu plăcuțele amovibile datorită celor 4 muchii așchietoare ale plăcuței

DenumireDescriereValoareUnitate
a<sub>e</sub>Adâncime maximă de așchiere0,965inch
Nr. PlăcuțeNumărul de plăcuțe amovibile10
SBLățime de așchiere0,25inch
D<sub>c</sub>Diametrul muchiei așchietoare4inch
d<sub>1</sub>Diametrul de montare1inch
d<sub>6</sub>Diametrul butucului1,876inch
l<sub>4</sub>Lungimea funcțională2inch
CodificareCodificare sculăF4153.UBN26.102.Z05.06R
TipPlăcuțe amovibile posibileLN . U080304
GreutateGreutatea1,856lbs
ZNumărul de dinți5
