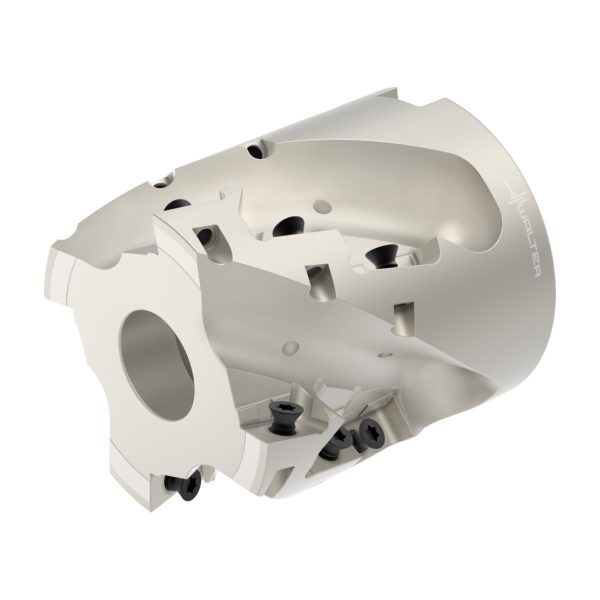

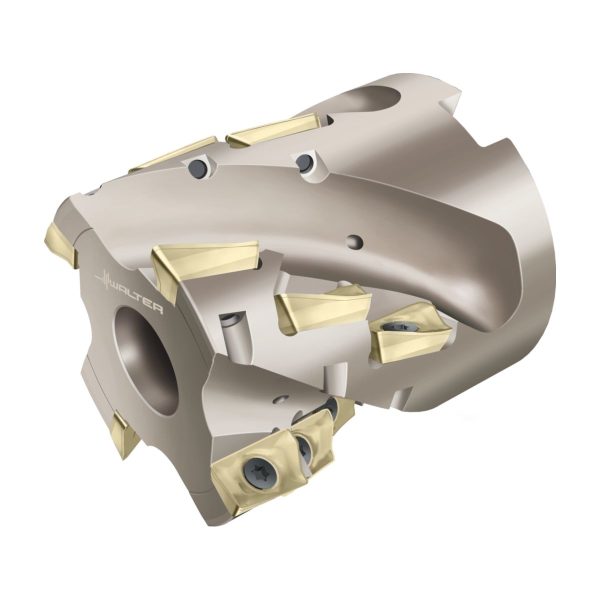

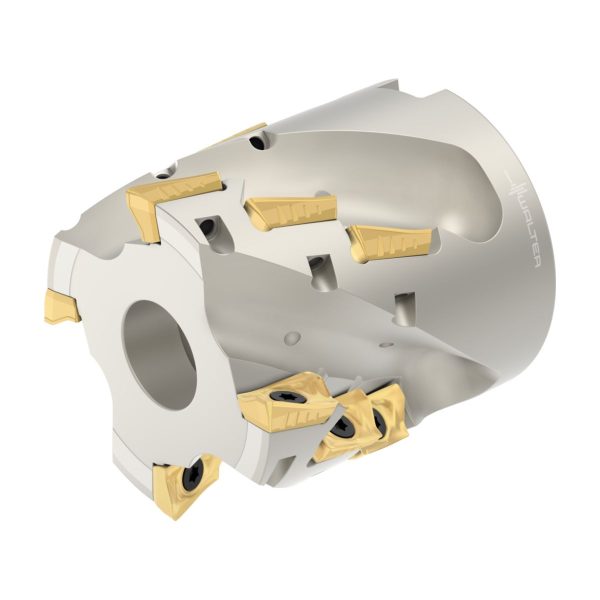

Freze știulete – F4238.B27.063.Z04.43

Freze știulete F4238.B22.050.Z03.43-F4238.B22.050.Z03.43-0448802724 Freze știulete – F4238.UB19.051.Z03.43
Freze știulete F4238.B22.050.Z03.43-F4238.B22.050.Z03.43-0448802724 Freze știulete – F4238.B27.063.Z04.57

7.429,96 lei fără TVA - 8.990,25 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5084990Familie produs: F4238 SKU: F4238.B27.063.Z04.43 UPC: 0738333724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,001 kg
Dimensiuni 99 × 70 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Lungime funcțională

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cilindro-front. F4238 pt.tip plăc.AD..1606..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)60,9mm
A3
Diametrul corpului60,9mm
A4
Diametrul butucului60,8mm
B11
Lățime minimă de așchiere1,1mm
B2
Adâncime de așchiere1,1mm
B5
Cantitate rezerve de reascuțire70mm
B71
Lungime funcțională70mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii270
C3
Diametru de prindere, pe partea mașinii27mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă126001/min
D7
Masă (greutate)0,932kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level4
G13
Număr de plăcuțe amovibile poziția A4
G15
Număr de plăcuțe amovibile poziția B8
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4238.B27.063.Z04.43
J22
Codificare produs411
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***60
J51
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***08
J6
Codare loc de separare plăcuță amovibilăFDA12G2700$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.43mm
BD
Diametrul corpului60,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A4
CICT (S)
Număr de plăcuțe amovibile poziția B8
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii270
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 263mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază70mm
LF
Lungime funcțională70mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire70mm
OHX
Lungime în consolă70mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,69°
RPMX
Turație, maximă126001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4238-B1-AD1606
ULDR
Usable length diameter ratio1,76
WT
Masă (greutate)0,932kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze știulete F4238 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • AD .. 1606 .. • Dc=63mm • Z=4

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare43mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială8
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare27mm
l<sub>4</sub>Lungimea maximă în consolă70mm
CodificareCodificare sculăF4238.B27.063.Z04.43
TipPlăcuțe amovibile posibileAD .. 1606 .. R
GreutateGreutatea0,93kg
ZNumărul de dinți4
