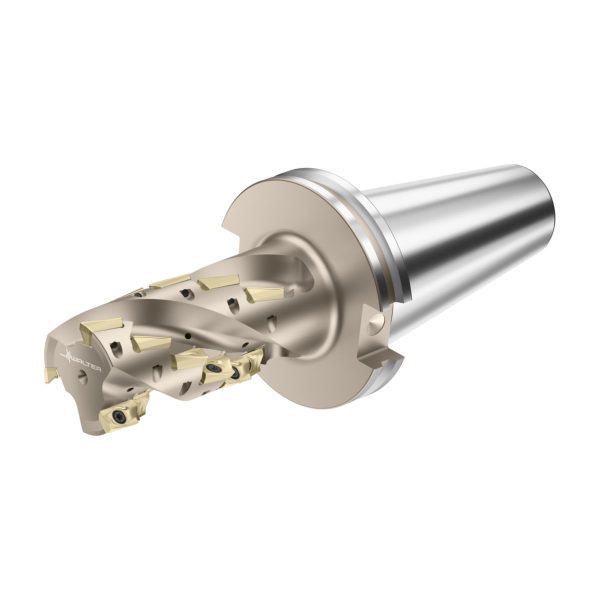

Freze știulete F4238.US5.051.Z03.85-F4238.US5.051.Z03.85-0738340724
Freze știulete F4238.US5.051.Z03.85-F4238.US5.051.Z03.85-0738340724

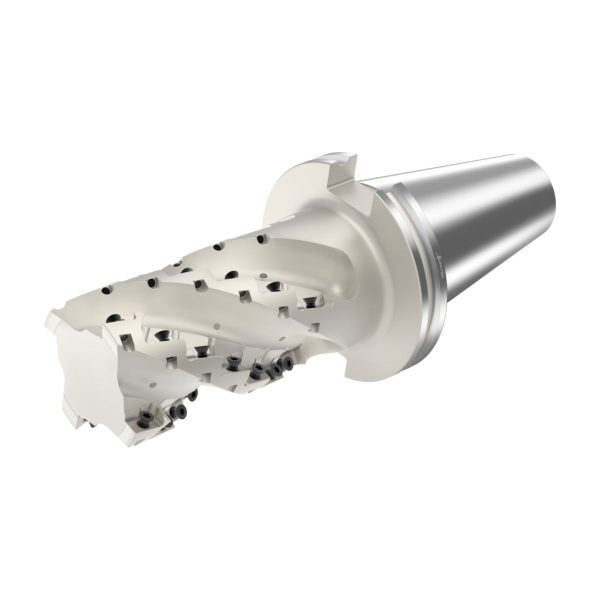

Freze știulete - F4238.US5.064.Z04.99 - imagine 2

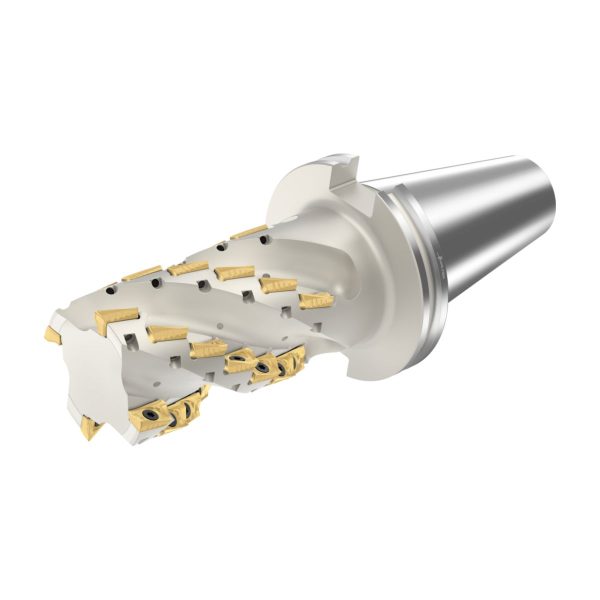

Freze știulete - F4238.US5.064.Z04.99 - imagine 3

Freze știulete – F4238.US5.064.Z04.99

Freze cilindro-frontale M4132-032-TC16-03-09BOW-M4132-032-TC16-03-09BOW-4063465925598 Freze cilindro-frontale – M4132-025-TC12-02-09
Freze știulete F4238.US5.051.Z03.85-F4238.US5.051.Z03.85-0738340724 Freze știulete – F4238.US5.051.Z03.85

13.055,97 lei fără TVA - 15.797,72 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5197295Familie produs: F4238 SKU: F4238.US5.064.Z04.99 UPC: 0738341724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 4,718 kg
Dimensiuni 307 × 115 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cil.-front.F4238 pt.tip plăc.AD..1606.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)61mm
A3
Diametrul corpului61mm
B2
Lungimea muchiei așchietoare, max.99mm
B3
Lungime în consolă129mm
B4
Lungime utilă129mm
B5
Cantitate rezerve de reascuțire150mm
B6
Lungime cap130,01mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii17
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii500
C3
Diametru de prindere, pe partea mașinii50mm
C4
Lungime coadă101,75mm
D6
Turație, maximă125001/min
D7
Masă (greutate)4,718kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,79°
E5
Adâncimea de plonjare, max.0,95mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level24
G15
Număr de plăcuțe amovibile poziția B24
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire7
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO7388-1
J11
Număr standard sub formă de litereAD/
J21
Număr articolF4238.US5.064.Z04.99
J3
Număr articolW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***60
J51
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***08
J6
Codare loc de separare pe partea mașiniiSKG17C0500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.99mm
BD
Diametrul corpului61mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSKG17C0500$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CICT (S)
Număr de plăcuțe amovibile poziția B24
CNSC
Intrare agent de lubrifiere/răcire7
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii500
DC
Diametru muchie așchietoare 1 (diametru nominal)63,5mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază130,01mm
LF
Lungime funcțională150mm
LS
Lungime coadă101,75mm
LU
Lungime utilă129mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire150mm
OHX
Lungime în consolă150mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,79°
RPMX
Turație, maximă125001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4238-US-AD1606
WT
Masă (greutate)4,718kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze știulete F4238 • Xtra·tec® • SK DIN 69871 AD/B • κ=90° • inch • AD .. 1606 .. • Dc=64mm • Z=4

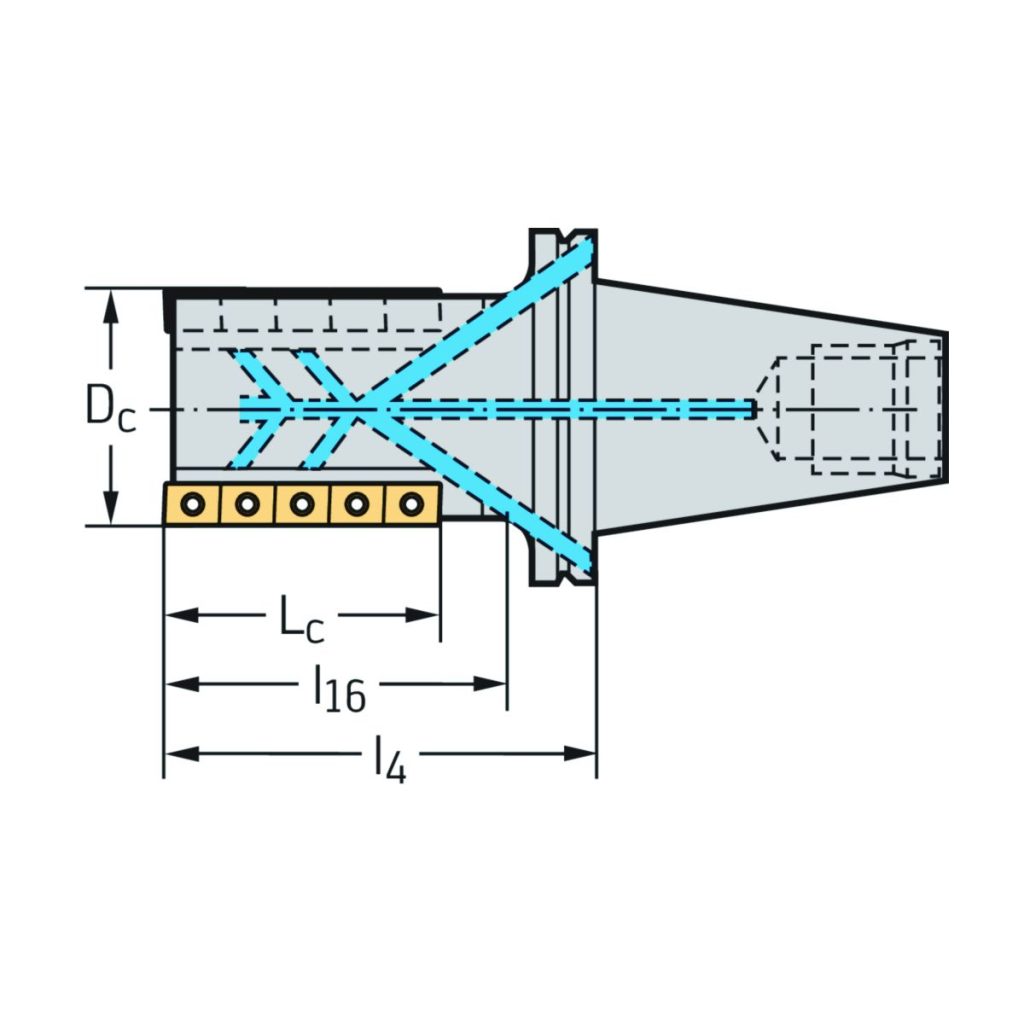

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare3,898inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială24
D<sub>c</sub>Diametrul muchiei așchietoare2,5inch
l<sub>16</sub>Lungime utilă5,119inch
l<sub>4</sub>Lungimea maximă în consolă5,906inch
CodificareCodificare sculăF4238.US5.064.Z04.99
TipPlăcuțe amovibile posibileAD .. 1606 .. R
GreutateGreutatea10,401lbs
ZNumărul de dinți4
