Freze știulete – F4238.UW31.038.Z03.57

Freze știulete F4238.US5.051.Z03.85-F4238.US5.051.Z03.85-0738340724 Freze știulete – F4238.US5.051.Z03.85
Freze știulete F4138.W32.032.Z02.43-F4138.W32.032.Z02.43-0448782724 Freze știulete – F4238.UW38.051.Z03.90

5.535,00 lei fără TVA - 6.697,35 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 5197296Familie produs: F4238 SKU: F4238.UW31.038.Z03.57 UPC: 0738342724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,708 kg
Dimensiuni 150 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cil.-front.F4238 pt.tip plăc.AD..1606.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)35,92mm
A3
Diametrul corpului35,92mm
B2
Lungimea muchiei așchietoare, max.57mm
B3
Lungime în consolă80mm
B4
Lungime utilă80mm
B5
Cantitate rezerve de reascuțire137,93mm
B6
Lungime cap80,01mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1250
C3
Diametru de prindere, pe partea mașinii31,75mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
D6
Turație, maximă162001/min
D7
Masă (greutate)0,708kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.2,24°
E5
Adâncimea de plonjare, max.1,24mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level3
G15
Număr de plăcuțe amovibile poziția B9
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolF4238.UW31.038.Z03.57
J3
Număr articolW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***60
J51
Codare loc de separare plăcuță amovibilăWR$$AD1606083R***08
J6
Codare loc de separare pe partea mașiniiZYL10S1250h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.57mm
BD
Diametrul corpului35,92mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10S1250h$06
CICT
Cutting item count9
CICT (F)
Număr de plăcuțe amovibile poziția A3
CICT (S)
Număr de plăcuțe amovibile poziția B9
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideS
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1250
DC
Diametru muchie așchietoare 1 (diametru nominal)38,1mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază80,01mm
LF
Lungime funcțională108,958mm
LU
Lungime utilă80mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire137,93mm
OHX
Lungime în consolă80mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.2,24°
RPMX
Turație, maximă162001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4238-UW-AD1606
WT
Masă (greutate)0,708kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

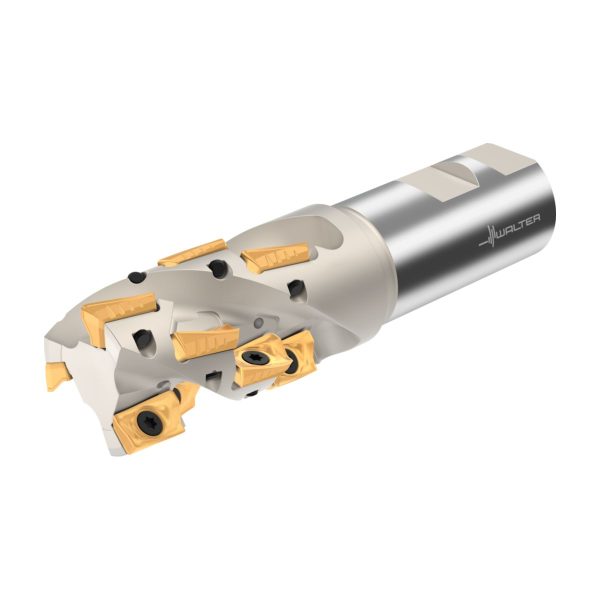

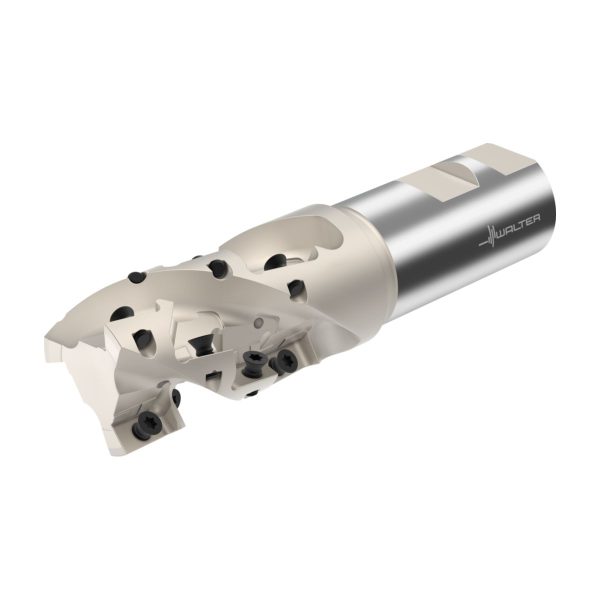

Freze știulete F4238 • Xtra·tec® • coadă DIN 1835 B • κ=90° • inch • AD .. 1606 .. • Dc=38mm • Z=3

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare2,244inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială9
D<sub>c</sub>Diametrul muchiei așchietoare1,5inch
d<sub>1</sub>Diametrul de îmbinare1,25inch
l<sub>1</sub>Lungimea totală5,43inch
l<sub>4</sub>Lungimea maximă în consolă3,15inch
CodificareCodificare sculăF4238.UW31.038.Z03.57
TipPlăcuțe amovibile posibileAD .. 1606 .. R
GreutateGreutatea1,561lbs
ZNumărul de dinți3
