Freze de debitare și crestat - F5055.B32.125.Z11.2,0 - imagine 3

Freze de debitare și crestat – F5055.B32.125.Z11.2,0

Freze de debitare și crestat F5055.B40.250.Z24.3 Freze de debitare și crestat – F5055.B16.063.Z05.2,0
Freze de debitare și crestat F5055.B40.250.Z24.3 Freze de debitare și crestat – F5055.B16.063.Z04.3,0

6.289,78 lei fără TVA - 7.610,63 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 6406427Familie produs: F5055 SKU: F5055.B32.125.Z11.2,0 UPC: 0703188721 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,173 kg
Dimensiuni 147 × 12 mm
Domeniu de utilizare

Aplicație principală

, , ,

Sensul de așchiere

Lățime maximă de așchiere

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cu disc F5055 pentru tipul de plăcuţă SX..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)2mm
B11
Lățime minimă de așchiere2mm
B12
Lățime maximă de așchiere2mm
B2
Adâncime de așchiere2mm
B5
Cantitate rezerve de reascuțire2mm
B71
Lungime funcțională1,8mm
BLD
Identificator imagine9
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D11
Diametru de prindere, pe partea mașinii32mm
D11
Tip de frezăD
D6
Turație, maximă26001/min
D7
Masă (greutate)0,173kg
E1
Unghiul de atac90°
F1
Sensul de așchiereN
F21
Număr de muchii așchietoare active, pe circumferință11
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level11
G15
Număr de plăcuțe amovibile poziția B11
G21
Tip de fixare plăcuță amovibilăC
G22
Cutting item type count0
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$SX002000*******
J52
Codificare plăcuță așchietoare, poz. BP9SX-6358931
J6
Codare loc de separare pe partea mașiniiFDA01G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCMS
Codare loc de separare pe partea mașiniiFDA01G3200$$$$
CCTMS
Coadă, pe partea mașiniiFDA
CDX
Adâncime de așchiere33mm
CICT
Cutting item count11
CNSC
Intrare agent de lubrifiere/răcire0
CPDF
Diviziune0
CUB
Connection unit basis
CW
Lățimea plăcuței, dimensiune nominală2mm
CWN
Lățime minimă de așchiere2mm
CWX
Lățime maximă de așchiere2mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)125mm
DCN
Diametru muchie așchietoare, minim125mm
DCX
Diametru muchie așchietoare 2125mm
DHUB
Diametrul butucului32mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereN
IH
Execuție plăcuță așchietoareN
IIC
Codare loc de separare plăcuță amovibilăWR$$SX002000*******
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KWW
Lățimea piesei de antrenare8mm
LF
Lungime funcțională1,8mm
LPR
Lungime în consolă1,8mm
MIID
Codificare plăcuță amovibilăP9SX-6358931
NOI
Număr de posibilități de utilizare63
OAL
Cantitate rezerve de reascuțire2mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă26001/min
TQ
Torque0Nm
TSYC
Identificator imagineF5055-B1
WT
Masă (greutate)0,173kg
XYWD
xyw plane distance-1,8mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală11
ZEFP
Număr de muchii așchietoare active, pe circumferință11

Descriere

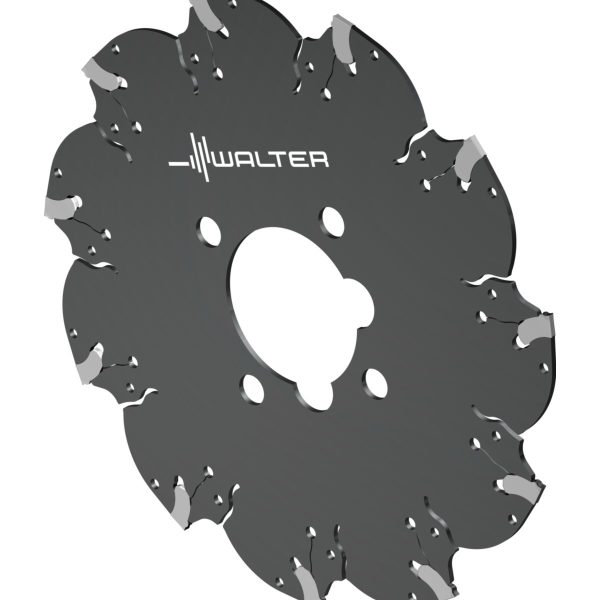

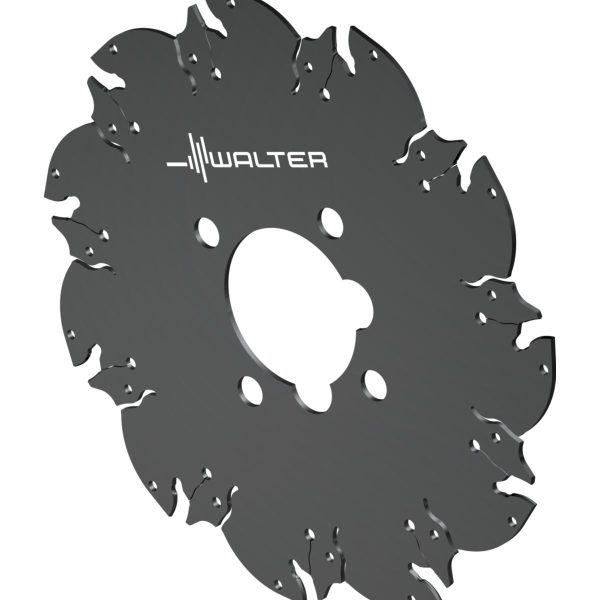

Freze de debitare și crestat F5055 • gaură cilindrică canal de pană longitudinal DIN 138 • metric • Dc=125mm • SB=2mm

Descriere unealtă

Freze disc F5055 cu plăcuțe amovibile cu o muchie
Precizie înaltă a concentricității și concentricității axiale
Fixare sigură și cu strângere pe formă a plăcuței în corp
Soluție de autostrângere a plăcuței amovibile ușor de utilizat
Ca variantă de suport sau cu gaură
Fără elemente de prindere deranjante pe partea frontală

Domenii de utilizare

Adecvate pentru toate domeniile: industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.
Pentru debitarea și canelarea tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, precum și a materialelor greu prelucrabile

Avantajele Dvs.

Fiabilitate maximă
Aplicare a forței de așchiere în partea fixă a locașului plăcuței
Forțe de fixare extrem de mari prin gheara de strângere optimizată
Fixare sigură și cu închidere pe formă a plăcuței amovibile
Costuri de inventar reduse
Plăcuțe amovibile specifice sistemului, utilizabile în freze disc și suporturi pentru canelare
Flexibilitate mare datorită gamei vaste de geometrii

DenumireDescriereValoareUnitate
a<sub>e</sub>Adâncime maximă de așchiere33mm
Nr. PlăcuțeNumărul de plăcuțe amovibile22
SBLățime de așchiere2mm
D<sub>c</sub>Diametrul muchiei așchietoare125mm
d<sub>1</sub>Diametrul de montare32mm
d<sub>6</sub>Diametrul butucului32mm
l<sub>10</sub>Lățimea corpului1,8mm
CodificareCodificare sculăF5055.B32.125.Z11.2,0
NBGrosimea butucului1,6mm
TipPlăcuțe amovibile posibileSX-2E2
GreutateGreutatea0,17kg
ZNumărul de dinți11EA
