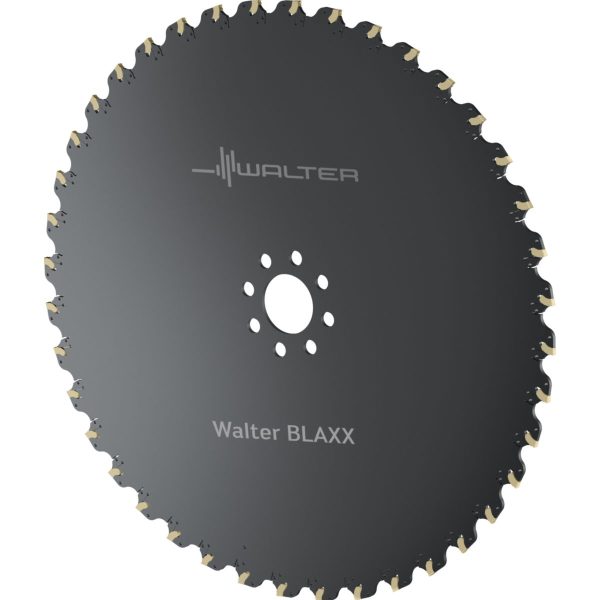

Freze de debitare și crestat F5055R.B50.500.Z40.5
Freze de debitare și crestat F5055R.B50.500.Z40.5

Freze de debitare și crestat – F5055R.B50.500.Z40.5,0

Freză cu disc pentru canelare prin frezare F2252.BN.200.Z06.22.S768-F2252.BN.200.Z06.22.S768-4063466282928 Freză cu disc pentru canelare prin frezare – F2252.BN.200.Z06.22.S768
Freze de debitare și crestat F5055.BN32.125.Z11.3 Freze de debitare și crestat – F5055.BN16.063.Z04.3,0R

20.571,58 lei fără TVA - 24.891,61 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 8293004Familie produs: F5055 SKU: F5055R.B50.500.Z40.5,0 EAN: 4063464682751 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 9,315 kg
Dimensiuni 570 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Form type machine side

Lățime maximă de așchiere

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze cu disc F5055 pentru tipul de plăcuţă SX..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)5mm
B11
Lățime minimă de așchiere5mm
B12
Lățime maximă de așchiere5mm
B2
Adâncime de așchiere5mm
B5
Cantitate rezerve de reascuțire5mm
B71
Lungime funcțională4,5mm
BLD
Identificator imagine9
C11
Coadă, pe partea mașiniiF50
C12
Formă adaptor, pe partea mașinii55
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
D11
Diametru de prindere, pe partea mașinii50mm
D11
Tip de frezăD
D6
Turație, maximă8001/min
D7
Masă (greutate)8,39kg
E1
Unghiul de atac90°
F1
Sensul de așchiereN
F21
Număr de muchii așchietoare active, pe circumferință40
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level40
G15
Număr de plăcuțe amovibile poziția B40
G21
Tip de fixare plăcuță amovibilăC
G22
Cutting item type count0
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J3
Siglă companieW
J51
Codare loc de separare plăcuță amovibilăWR$$SX005000*******
J52
Codificare plăcuță așchietoare, poz. BP9SX-6358931
J6
Codare loc de separare pe partea mașiniiF5055G5000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii55
CCMS
Codare loc de separare pe partea mașiniiF5055G5000$$$$
CCTMS
Coadă, pe partea mașiniiF50
CDX
Adâncime de așchiere120mm
CICT
Cutting item count40
CNSC
Intrare agent de lubrifiere/răcire0
CPDF
Diviziune0
CUB
Connection unit basis
CW
Lățimea plăcuței, dimensiune nominală5mm
CWN
Lățime minimă de așchiere5mm
CWX
Lățime maximă de așchiere5mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii500
DBC
Număr diametrul cercului de fugă gaură80
DC
Diametru muchie așchietoare 1 (diametru nominal)500mm
DCN
Diametru muchie așchietoare, minim500mm
DCX
Diametru muchie așchietoare 2500mm
DHUB
Diametrul butucului80mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereN
IH
Execuție plăcuță așchietoareN
IIC
Codare loc de separare plăcuță amovibilăWR$$SX005000*******
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KWW
Lățimea piesei de antrenare10mm
LF
Lungime funcțională4,5mm
LPR
Lungime în consolă4,5mm
MIID
Codificare plăcuță amovibilăP9SX-6358931
NOI
Număr de posibilități de utilizare88
OAL
Cantitate rezerve de reascuțire5mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă8001/min
TSYC
Identificator imagineF5055-B2-500
WT
Masă (greutate)8,39kg
XYWD
xyw plane distance-4,5mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală40
ZEFP
Număr de muchii așchietoare active, pe circumferință40

Descriere

Freze de debitare și crestat F5055 • metric • Dc=500mm • SB=5mm

Descriere unealtă

Diametru de 500 mm
Freze disc F5055 cu plăcuțe amovibile cu o muchie
Precizie înaltă a concentricității și concentricității axiale
Fixare sigură și cu strângere pe formă a plăcuței în corp
Soluție de autostrângere a plăcuței amovibile ușor de utilizat
Ca variantă de suport sau cu gaură
Fără elemente de prindere deranjante pe partea frontală

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini (de exemplu, debitarea pieselor voluminoase pe mașini de debitare)
Adecvate pentru toate domeniile: industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.
Pentru debitarea și canelarea tuturor tipurilor de oțeluri și fonte, a oțelurilor inoxidabile, precum și a materialelor greu prelucrabile

Avantajele Dvs.

Substituent pentru pânze de ferăstrău brazate printr-o soluție rentabilă, cu plăcuțe amovibile
Schimbare simplă a plăcuțelor cu cheia ergonomică de strângere FS2290 (o reducere de aproximativ 40% a timpilor de echipare)
Fiabilitate maximă
Aplicare a forței de așchiere în partea fixă a locașului plăcuței
Forțe de fixare extrem de mari prin gheara de strângere optimizată
Fixare sigură și cu închidere pe formă a plăcuței amovibile
Costuri de inventar reduse
Plăcuțe amovibile specifice sistemului, utilizabile în freze disc și suporturi pentru canelare
Flexibilitate mare datorită gamei vaste de geometrii

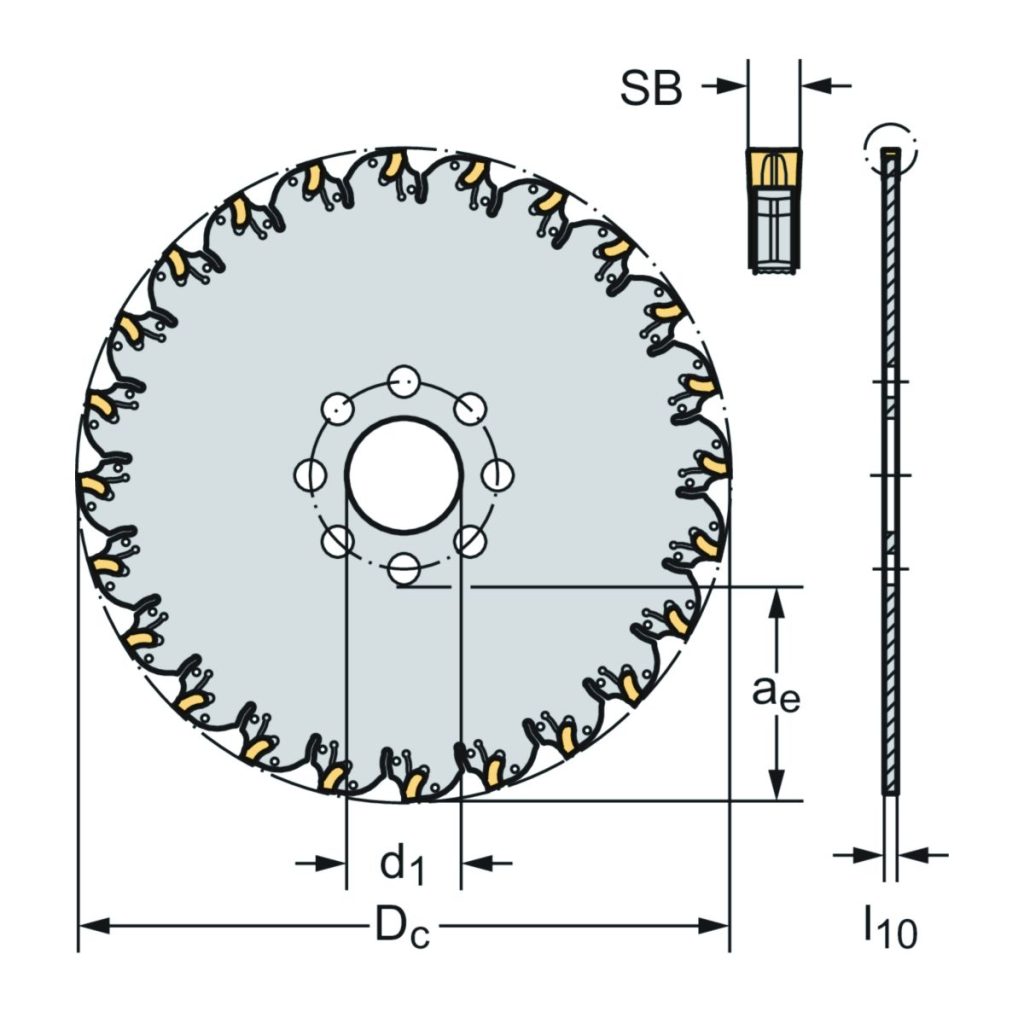

DenumireDescriereValoareUnitate
a<sub>e</sub>Adâncime maximă de așchiere120mm
Nr. PlăcuțeNumărul de plăcuțe amovibile80
SBLățime de așchiere5mm
D<sub>c</sub>Diametrul muchiei așchietoare500mm
d<sub>1</sub>Diametrul de montare50mm
d<sub>6</sub>Diametrul butucului80mm
l<sub>10</sub>Lățimea corpului4,5mm
CodificareCodificare sculăF5055R.B50.500.Z40.5,0
TipPlăcuțe amovibile posibileSX-5E5
GreutateGreutatea8,39kg
ZNumărul de dinți40
