Informații suplimentare
| Greutate | 0,009 kg |
|---|---|
| Dimensiuni | 25 × 5 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 25 | mm |
A3 | Lungime funcțională | 25 | mm |
A4 | Înălțime de funcționare | 6 | mm |
B1 | Lungime cap | 25 | mm |
B5 | Cantitate rezerve de reascuțire | 25 | mm |
BLD | Identificator imagine | 6 | |
C11 | Coadă, pe partea mașinii | KKW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 085L | |
D7 | Masă (greutate) | kg | kg |
E3 | Unghiul de atac | 90 | ° |
E3 | Unghi de colț plăcuță amovibilă | 80 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
G10 | Şurub lung de reglaj | 12 | mm |
G4 | Distanță gaură 1 | 10,5 | mm |
G6 | Diametru gaură de prindere | 3,4 | mm |
G8 | Înălțime gaură de prindere | 2,3 | mm |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | FL671 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$WC06T3003****** | |
J42 | Codificare plăcuță amovibilă | WCMT 3 (2.5) 2 | |
J6 | Codare loc de separare pe partea mașinii | KKW01C085L$$$$ | |
J8 | Procedee de prelucrare | DDI | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,009 | kg |
Cheie – FS230SKU: FS230138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS1023SKU: FS102343,09 lei fără TVA - 52,14 lei cu TVA
- Şuruburi cu cap – FS1024SKU: FS102443,09 lei fără TVA - 52,14 lei cu TVA
- Şuruburi cu cap – FS924SKU: FS92427,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi fără cap – FS493SKU: FS49367,55 lei fără TVA - 81,74 lei cu TVA
Descriere

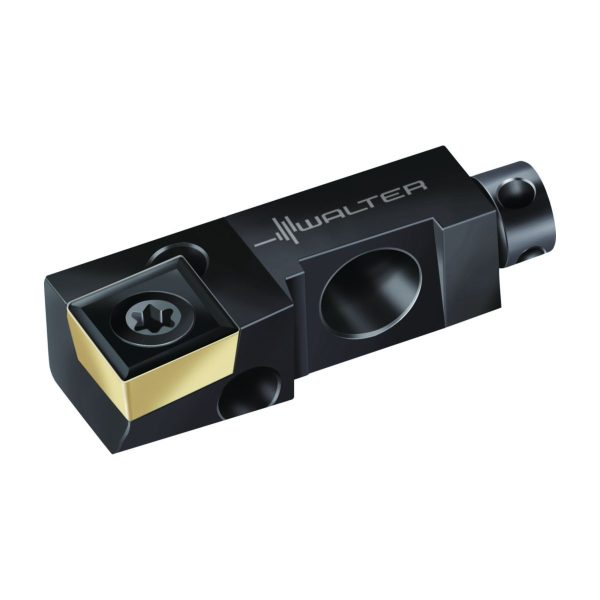

Suport scurt FR/FL 671 • metric • Stânga • κ=100° • Dc(min)=20mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>8</sub> | Diametrul de îmbinare | 3,4 | mm |
| D<sub>c min</sub> | Diametrul minim de tăiere | 20 | mm |
| h<sub>1</sub> | înălțimea centrul | 6 | mm |
| l<sub>13</sub> | Distanță dintre adaptoare | 10,5 | mm |
| t | Gaură înaltă de fixare | 2,3 | mm |
| l<sub>1</sub> | Lungimea totală | 25 | mm |
| Codificare | Codificare sculă | FL671 | |
| Tip | Plăcuțe amovibile posibile | WC .. 06T3 .. | |
| f | Lățimea funcțională | 9,7 | mm |
