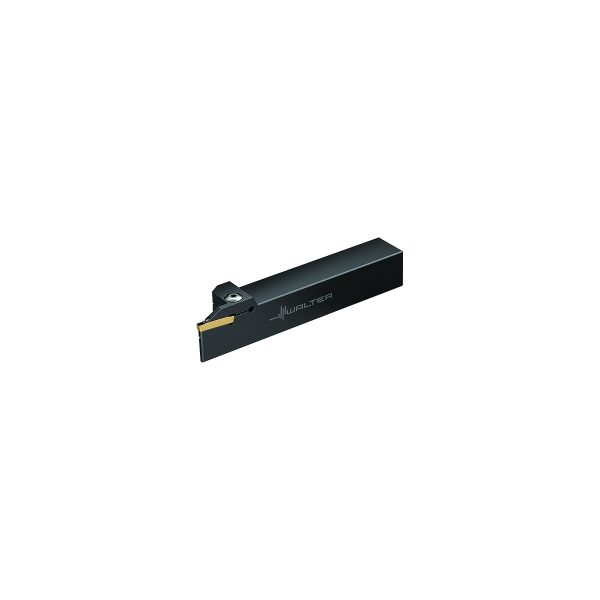

Sculă cu coadă – canelare radială G1011.2525R-3T21GX24-P-G1011.2525R-3T21GX24-P-0813404935
Sculă cu coadă – canelare radială G1011.2525R-3T21GX24-P-G1011.2525R-3T21GX24-P-0813404935
Sculă cu coadă – canelare radială - G1011.16R-3T33GX34-P - imagine 2
Sculă cu coadă – canelare radială - G1011.16R-3T33GX34-P - imagine 3

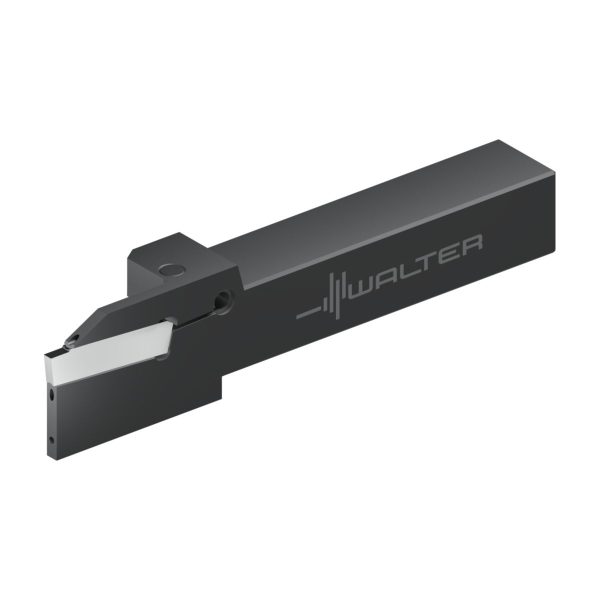

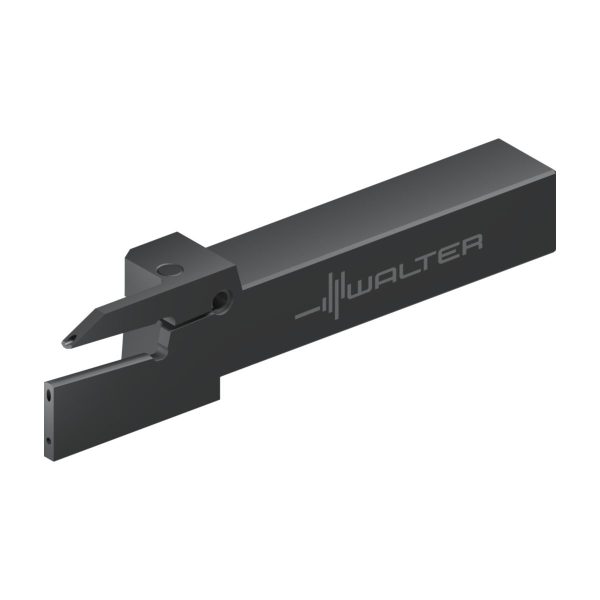

Sculă cu coadă – canelare radială – G1011.16R-3T33GX34-P

Sculă cu coadă – canelare radială G1011.2525R-3T21GX24-P-G1011.2525R-3T21GX24-P-0813404935 Sculă cu coadă – canelare radială – G1011.12R-3T33GX34-P
Sculă cu coadă – canelare radială G1011.2525R-3T21GX24-P-G1011.2525R-3T21GX24-P-0813404935 Sculă cu coadă – canelare radială – G1011.16R-4T33GX34-P

1.477,43 lei fără TVA - 1.787,69 lei cu TVA

Numărul articolului: 7337667Familie produs: D54PK SKU: G1011.16R-3T33GX34-P UPC: 0890435935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,648 kg
Dimensiuni 210 × 60 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghiul de atac

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G1011
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare24,2mm
A2
Lățime funcțională24,2mm
A3
Lungime funcțională150mm
A4
Înălțime de funcționare33mm
A8
Adâncime de așchiere33mm
B3
Lungime în consolă150mm
B5
Cantitate rezerve de reascuțire150mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii1616
C4
Înălțimea cozii25,4mm
C5
Lățimea cozii25,4mm
D7
Masă (greutate)0,567kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG1011.16R-3T33GX34-P
J22
Codificare produs684
J41
Codare loc de separare plăcuță amovibilăWR$$GX342000***FX**
J42
Codificare plăcuță amovibilăGX34-2
J6
Codare loc de separare pe partea mașiniiVKT01B1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă150mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01B1616$$$$
CDX
Adâncime de așchiere33mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CW
Lungimea muchiei așchietoare3mm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii1616
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25,4mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25,4mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX342000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională150mm
LFCIRP
Functional length to cutting item reference point150
LPR
Lungime în consolă150mm
MIID
Codificare plăcuță amovibilăGX34-2
NOI
Număr de posibilități de utilizare45
OAL
Cantitate rezerve de reascuțire150mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG1011-12-20-R-GX-INCH-VERST-P
WF
Lățime funcțională24,2mm
WFCIRP
Width to cutting item reference point24,2mm
WT
Masă (greutate)0,567kg
XYWD
xyw plane distance-150mm
XZWD
xzw plane distance25,4mm

Descriere

Sculă cu coadă – canelare radială G1011…-P • Fixare cu șuruburi • Răcire de precizie • inch • Coadă cu secțiune pătrată • Dreapta • GX34 • s=3mm • Tmax=33mm

Descriere unealtă

Scule monobloc Walter Cut G1011 pentru canelare, debitare și strunjire de canelare cu răcire de precizie pe fața de degajare și pe flanc
Şurub de strângere accesibil de sus și de jos

Domenii de utilizare

Prima opțiune pentru toate operațiunile de canelare/strunjire de canelare
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire

Avantajele Dvs.

Eliminare mai ușoară a așchiilor datorită înălțimii reduse a capului suportului [h]
Manevrare mai simplă la utilizarea deasupra capului
Răcire optimă direct în zona de așchiere, începând de la o presiune de 10 bari a lichidului de răcire

DenumireDescriereValoareUnitate
bLățimea cozii1inch
T<sub>max</sub>Adâncime maximă de așchiere1,299inch
D<sub>max</sub>Diametrul maxim de despărțire5,512inch
sLățimea plăcuței așchietoare3
h = h<sub>1</sub>Înălțimea cozii1inch
l<sub>1</sub>Lungimea totală5,906inch
l<sub>4</sub>Lungime maximă în consolă2,087inch
CodificareCodificare sculăG1011.16R-3T33GX34-P
TipPlăcuțe amovibile posibileGX34-2E3 ..
s<sub>1</sub>Lățimea corpului0,094inch
f<sub>1</sub>Lățimea funcțională0,953inch
