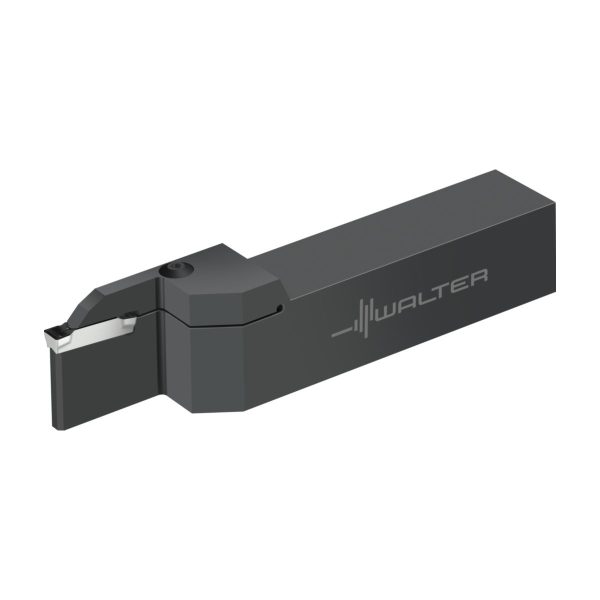

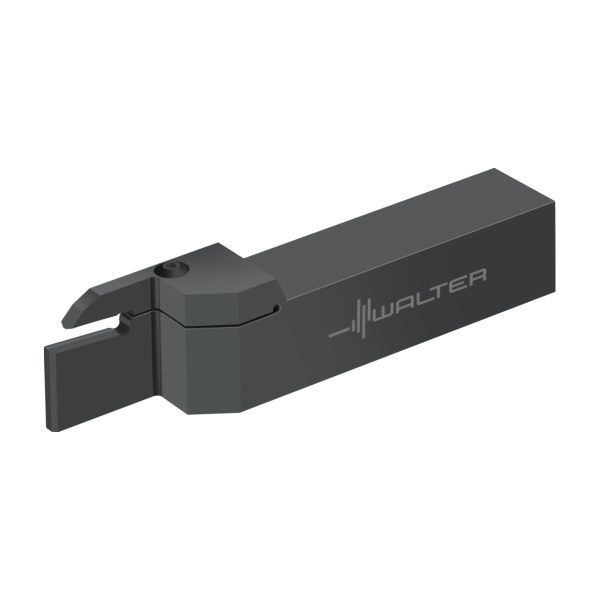

Sculă cu coadă – canelare radială – G1011.24L-8T38GX30

Sculă cu coadă – canelare radială G1011.2020L-3T12GX24-G1011.2020L-3T12GX24-0585113935 Sculă cu coadă – canelare radială – G1011.20L-8T38GX30
Sculă cu coadă – canelare radială G1011.2020L-3T12GX24-G1011.2020L-3T12GX24-0585113935 Sculă cu coadă – canelare radială – G1011.10L-3T12GX24

1.547,02 lei fără TVA - 1.871,89 lei cu TVA

Numărul articolului: 6324574Familie produs: D54PK SKU: G1011.24L-8T38GX30 UPC: 0685759935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,630 kg
Dimensiuni 185 × 50 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghi de înclinare

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G1011
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare35mm
A2
Lățime funcțională35mm
A3
Lungime funcțională175mm
A4
Înălțime de funcționare38mm
A8
Adâncime de așchiere38mm
B3
Lungime în consolă175mm
B5
Cantitate rezerve de reascuțire175mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii2424
C4
Înălțimea cozii38,1mm
C5
Lățimea cozii38,1mm
D7
Masă (greutate)1,63kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG1011.24L-8T38GX30
J22
Codificare produs683
J41
Codare loc de separare plăcuță amovibilăWR$$GX305000***FX**
J42
Codificare plăcuță amovibilăGX30-5
J6
Codare loc de separare pe partea mașiniiVKT01B2424$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă175mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii38,1mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01B2424$$$$
CDX
Adâncime de așchiere38mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2424
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii38,1mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare38,1mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX305000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională175mm
LFCIRP
Functional length to cutting item reference point175
LPR
Lungime în consolă175mm
MIID
Codificare plăcuță amovibilăGX30-5
NOI
Număr de posibilități de utilizare70
OAL
Cantitate rezerve de reascuțire175mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TQ
Torque5Nm
TSYC
Identificator imagineG1011-10-24-L-GX-INCH
WF
Lățime funcțională35mm
WFCIRP
Width to cutting item reference point35mm
WT
Masă (greutate)1,63kg
XYWD
xyw plane distance-175mm
XZWD
xzw plane distance38,1mm

Descriere

Sculă cu coadă – canelare radială G1011 • Fixare cu șuruburi • inch • Coadă cu secțiune pătrată • Stânga • GX30 • s=8mm • Tmax=38mm

Descriere unealtă

Scule monobloc Walter Cut G1011 pentru canelare, debitare și strunjire de canelare
Şurub de strângere accesibil de sus și de jos

Domenii de utilizare

Prima opțiune pentru toate operațiunile de canelare/strunjire de canelare

Avantajele Dvs.

Eliminare mai ușoară a așchiilor datorită înălțimii reduse a capului suportului [h]
Manevrare mai simplă la utilizarea deasupra capului
Stabilitate optimă datorită gamei de diferite adâncimi de canelare

DenumireDescriereValoareUnitate
bLățimea cozii1,5inch
T<sub>max</sub>Adâncime maximă de așchiere1,496inch
sLățimea plăcuței așchietoare8
h = h<sub>1</sub>Înălțimea cozii1,5inch
l<sub>1</sub>Lungimea totală6,89inch
l<sub>4</sub>Lungime maximă în consolă2,559inch
CodificareCodificare sculăG1011.24L-8T38GX30
TipPlăcuțe amovibile posibileGX30-5E8 ..
s<sub>1</sub>Lățimea corpului0,24inch
f<sub>1</sub>Lățimea funcțională1,378inch
