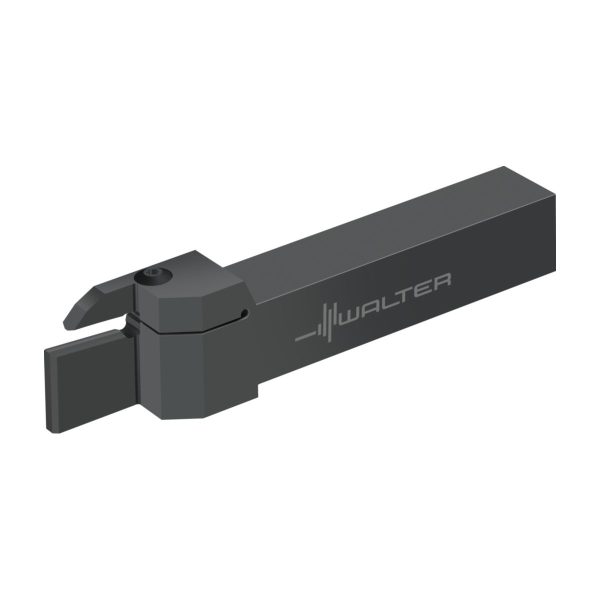

Sculă cu coadă – canelare radială – G1011.2525L-8T28GX30
984,95 lei fără TVA - 1.191,79 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,790 kg |
|---|---|
| Dimensiuni | 175 × 50 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Unghi de înclinare | |
| Lăţime funcţională | |
| Unghi de degajare ortogonal | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | G1011 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 22 | mm |
A2 | Lățime funcțională | 22 | mm |
A3 | Lungime funcțională | 165 | mm |
A4 | Înălțime de funcționare | 28 | mm |
A8 | Adâncime de așchiere | 28 | mm |
B3 | Lungime în consolă | 165 | mm |
B5 | Cantitate rezerve de reascuțire | 165 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | ||
C4 | Mărime adaptor, pe partea mașinii | 2525 | |
C4 | Înălțimea cozii | 25 | mm |
C5 | Lățimea cozii | 25 | mm |
D7 | Masă (greutate) | 0,783 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | E | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | G1011.2525L-8T28GX30 | |
J3 | Siglă companie | W | |
J42 | Codificare plăcuță amovibilă | GX30-5 | |
J6 | Codare loc de separare pe partea mașinii | VKT01A2525$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DEA | |
LPR | Lungime în consolă | 165 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 25 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | VKT01A2525$$$$ | |
CDX | Adâncime de așchiere | 28 | mm |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CW | Lungimea muchiei așchietoare | mm | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 2525 | |
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 0 | ° |
H | Înălțimea cozii | 25 | mm |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 25 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$GX305000***FX** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 165 | mm |
LFCIRP | Functional length to cutting item reference point | 165 | |
LPR | Lungime în consolă | 165 | mm |
MIID | Codificare plăcuță amovibilă | GX30-5 | |
NOI | Număr de posibilități de utilizare | 70 | |
OAL | Cantitate rezerve de reascuțire | 165 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 90 | ° |
TQ | Torque | 5 | Nm |
TSYC | Identificator imagine | G1011-2525-L-GX | |
WF | Lățime funcțională | 22 | mm |
WFCIRP | Width to cutting item reference point | 22 | mm |
WT | Masă (greutate) | 0,783 | kg |
XYWD | xyw plane distance | -165 | mm |
XZWD | xzw plane distance | 25 | mm |
Canelare și strunjire de copiere – plăcuțe amovibile – GX30-5E800N40-RD4 WKP23SSKU: GX30-5E800N40-RD4 WKP23S293,88 lei fără TVA - 355,59 lei cu TVA- Canelare și strunjire de copiere – plăcuțe amovibile – GX30-5E800N40-RD4 WSM33SSKU: GX30-5E800N40-RD4 WSM33S293,88 lei fără TVA - 355,59 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX30-5E800N40-RF8 WSM23SSKU: GX30-5E800N40-RF8 WSM23S381,67 lei fără TVA - 461,82 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX30-5E800N12-UD4 WSM33SSKU: GX30-5E800N12-UD4 WSM33S293,88 lei fără TVA - 355,59 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX30-5E800N08-UD4 WSM33SSKU: GX30-5E800N08-UD4 WSM33S293,88 lei fără TVA - 355,59 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX30-5E800N08-UD4 WKP23SSKU: GX30-5E800N08-UD4 WKP23S293,88 lei fără TVA - 355,59 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX30-5E800N08-UD4 WKP33SSKU: GX30-5E800N08-UD4 WKP33S293,88 lei fără TVA - 355,59 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX30-5E800N08-UF4 WSM33SSKU: GX30-5E800N08-UF4 WSM33S293,88 lei fără TVA - 355,59 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V50-25N-100-PSKU: A2120-V50-25N-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V40-25N-085-PSKU: A2120-V40-25N-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25L-122-PSKU: A2120-C6-25L-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25L-085-PSKU: A2121-V40-25L-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25L-100-PSKU: A2121-V50-25L-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25R-122-PSKU: A2120-C6-25R-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25R-085-PSKU: A2121-V40-25R-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25R-100-PSKU: A2121-V50-25R-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor radial – A2121-C6-25N-076-PSKU: A2121-C6-25N-076-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Cheie – FS2015SKU: FS201552,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS2118SKU: FS211878,42 lei fără TVA - 94,89 lei cu TVA
- Cheie – FS1464SKU: FS146454,39 lei fără TVA - 65,81 lei cu TVA
Descriere

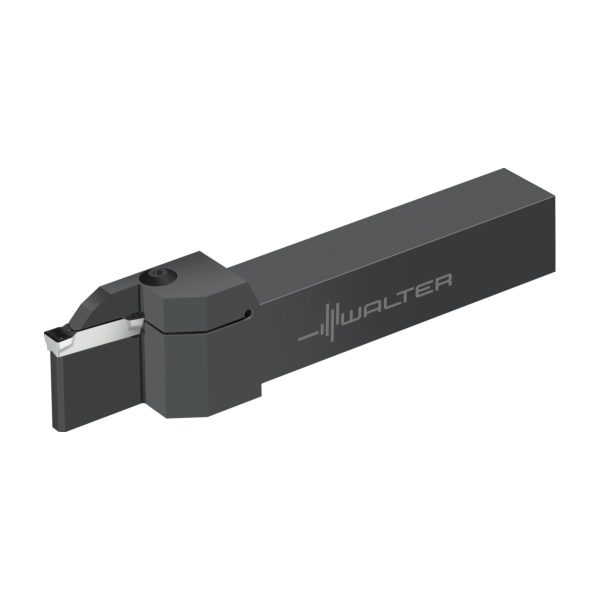

Sculă cu coadă – canelare radială G1011 • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Stânga • GX30 • s=8mm • Tmax=28mm
Descriere unealtă
Scule monobloc Walter Cut G1011 pentru canelare, debitare și strunjire de canelare
Şurub de strângere accesibil de sus și de jos
Domenii de utilizare
Prima opțiune pentru toate operațiunile de canelare/strunjire de canelare
Avantajele Dvs.
Eliminare mai ușoară a așchiilor datorită înălțimii reduse a capului suportului [h]
Manevrare mai simplă la utilizarea deasupra capului
Stabilitate optimă datorită gamei de diferite adâncimi de canelare
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 25 | mm |
| T<sub>max</sub> | Adâncime maximă de așchiere | 28 | mm |
| s | Lățimea plăcuței așchietoare | 8 | |
| h = h<sub>1</sub> | Înălțimea cozii | 25 | mm |
| l<sub>1</sub> | Lungimea totală | 165 | mm |
| l<sub>4</sub> | Lungime maximă în consolă | 55 | mm |
| Codificare | Codificare sculă | G1011.2525L-8T28GX30 | |
| Tip | Plăcuțe amovibile posibile | GX30-5E8 .. | |
| s<sub>1</sub> | Lățimea corpului | 6,1 | mm |
| f<sub>1</sub> | Lățimea funcțională | 22 | mm |
