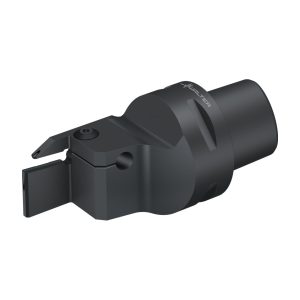

Suporți pentru canelare – canelare radială - G1011-C5L-5T21GX24-P - imagine 2
Suporți pentru canelare – canelare radială - G1011-C5L-5T21GX24-P - imagine 3

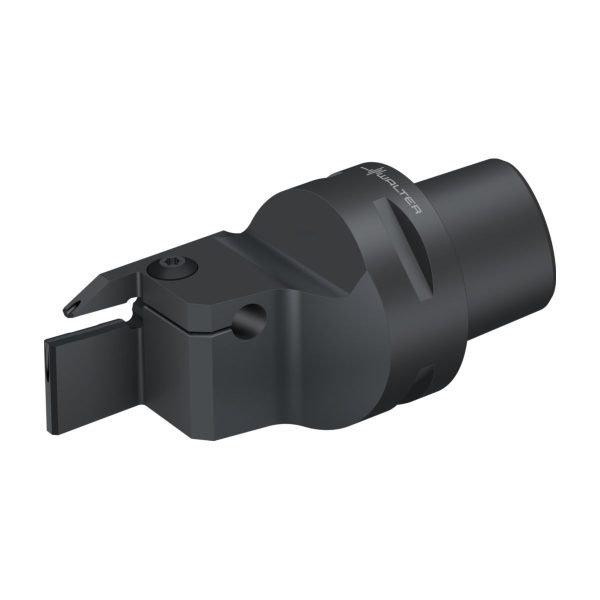

Suporți pentru canelare – canelare radială – G1011-C5L-5T21GX24-P

Suporți pentru canelare – canelare radială G1011-C6L-5T21GX24-P-G1011-C6L-5T21GX24-P-0636783967 Suporți pentru canelare – canelare radială – G1011-C4L-5T21GX24-P
Suporți pentru canelare – canelare radială G1011-C6L-5T21GX24-P-G1011-C6L-5T21GX24-P-0636783967 Suporți pentru canelare – canelare radială – G1011-C6L-5T21GX24-P

3.195,74 lei fără TVA - 3.866,85 lei cu TVA

Numărul articolului: 7957665Familie produs: D65PK SKU: G1011-C5L-5T21GX24-P UPC: 0636781967 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,697 kg
Dimensiuni 95 × 70 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Lăţime funcţională

Sensul de așchiere

Lungime funcțională

Tip unealtă

group_name_2

Canelare
group_name_7

G1011-C…-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare30mm
A2
Lățime funcțională30mm
A3
Lungime funcțională70mm
A4
Înălțime de funcționare21mm
A8
Adâncime de așchiere21mm
B3
Lungime în consolă100mm
B5
Cantitate rezerve de reascuțire100mm
BLD
Identificator imagine12
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
D7
Mărime adaptor, pe partea mașinii500
D7
Masă (greutate)0,656kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
StandardISO26623-1
J21
Număr articolG1011-C5L-5T21GX24-P
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX243050***EX**
J6
Codare loc de separare pe partea mașiniiCCS01C0500$$$$
J8
Procedee de prelucrareDEA
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiCCS01C0500$$$$
CDX
Adâncime de așchiere21mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii500
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
HAND
Sensul de așchiereL
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX243050***FX50
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională70mm
LFCIRP
Functional length to cutting item reference point70
LPR
Lungime în consolă100mm
NOI
Număr de posibilități de utilizare60
OAL
Cantitate rezerve de reascuțire100mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG1011-CAPTO-L-GX-P
WF
Lățime funcțională30mm
WFCIRP
Width to cutting item reference point30mm
WT
Masă (greutate)0,656kg
XYWD
xyw plane distance-70mm
XZWD
xzw plane distance0mm

Descriere

Suporți pentru canelare – canelare radială G1011-C…-P • Walter CaptoTM • Fixare cu șuruburi • metric • Walter CaptoTM ISO 26623 • Stânga • GX24 • s=5mm • Tmax=21mm

Descriere unealtă

Scule monobloc Walter Cut G1011 pentru canelare, debitare și strunjire de canelare

Domenii de utilizare

Prima opțiune pentru toate operațiunile de canelare/strunjire de canelare

Avantajele Dvs.

Eliminare mai ușoară a așchiilor datorită înălțimii reduse a capului suportului [h]
Manevrare mai simplă la utilizarea deasupra capului
Stabilitate optimă datorită gamei de diferite adâncimi de canelare

DenumireDescriereValoareUnitate
T<sub>max</sub>Adâncime maximă de așchiere21mm
sLățimea plăcuței așchietoare5
d<sub>1</sub>Codul dimensiunii de îmbinareC5
l<sub>4</sub>Lungimea maximă în consolă70mm
CodificareCodificare sculăG1011-C5L-5T21GX24-P
TipPlăcuțe amovibile posibileGX24-3E5 ..; GX24-3F5 ..
s<sub>1</sub>Lățimea corpului4,2mm
f<sub>1</sub>Lățimea funcțională30mm
