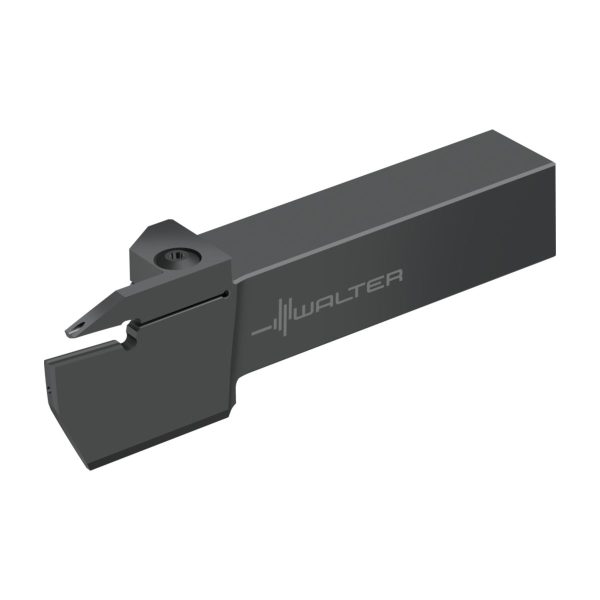

Sculă cu coadă – canelare axială – G1111.2525R-5T33120GX24P

Sculă cu coadă – canelare axială G1111.2525R-5T33120GX24P-G1111.2525R-5T33120GX24P-4063464265978 Sculă cu coadă – canelare axială – G1111.2525R-5T33060GX24P
Sculă cu coadă – canelare radială G4014-1616L-2T17DX18BOW-G4014-1616L-2T17DX18BOW-4063467330307 Sculă cu coadă – canelare radială – G4014.10L-3T17DX18

1.605,90 lei fără TVA - 1.943,14 lei cu TVA

Numărul articolului: 8206419Familie produs: G1111 SKU: G1111.2525R-5T33120GX24P EAN: 4063464265978 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,642 kg
Dimensiuni 212 × 50 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Codare loc de separare plăcuță amovibilă

Lăţime funcţională

Unghiul de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G1111
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare23,65mm
A2
Lățime funcțională23,65mm
A3
Lungime funcțională145mm
A4
Înălțime de funcționare130mm
A71
Diametru axial de canelare, minim130mm
A72
Diametru axial de canelare, maxim180mm
A8
Adâncime de așchiere33mm
B3
Lungime în consolă145mm
B5
Cantitate rezerve de reascuțire145mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii2525
C4
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,567kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F4
Susținerea muchiilor de tăiere axială, aliniere2
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J21
Număr articolG1111.2525R-5T33120GX24P
J22
Codificare produs7981
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX243050***FX50
J42
Codificare plăcuță amovibilăGX24-3-5
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă145mm
NSM
Lungime în consolăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
CDX
Adâncime de așchiere33mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii2525
DAXN
Diametru axial de canelare, minim130mm
DAXX
Diametru axial de canelare, maxim180mm
DMIN
Diametrul minim al găurii130mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX243050***FX50
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională145mm
LFCIRP
Functional length to cutting item reference point145
LPR
Lungime în consolă145mm
MIID
Codificare plăcuță amovibilăGX24-3-5
NOI
Număr de posibilități de utilizare55
OAL
Cantitate rezerve de reascuțire145mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineG1111-2525-R-GX-P
WF
Lățime funcțională23,65mm
WT
Masă (greutate)0,567kg
XYWD
xyw plane distance-145mm
XZWD
xzw plane distance25mm

Descriere

Sculă cu coadă – canelare axială G1111…-P • Răcire de precizie • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Dreapta • GX24 • s=5mm • Tmax=33mm

Descriere unealtă

Sculă monobloc G1111 GX pentru canelare axială
Şurub de strângere accesibil de sus și de jos
Jet suplimentar de lichid de răcire pe suprafața plană pentru îndepărtarea așchiilor din canalul axial
Răcire de precizie pe fața de degajare
Canelare axială și strunjire de canelare cu răcire de precizie

Domenii de utilizare

Adâncimi de canelare de până la 33 mm
Canelare axială începând cu diametrul de 60 mm
Lățime de 5 mm a plăcuței

Avantajele Dvs.

Rentabilitate economică mare datorită celor 2 muchii așchietoare
Productivitate și valori de așchiere maxime datorită răcirii optime, stabilității și ruperii controlate a așchiilor

DenumireDescriereValoareUnitate
bLățimea cozii25mm
T<sub>max</sub>Adâncime maximă de așchiere33mm
sLățimea plăcuței așchietoare5
D<sub>min</sub>Diametrul minim120mm
D<sub>max</sub>Diametrul maxim al piesei180mm
h = h<sub>1</sub>Înălțimea cozii25mm
l<sub>1</sub>Lungimea totală145mm
l<sub>4</sub>Lungime maximă în consolă50mm
CodificareCodificare sculăG1111.2525R-5T33120GX24P
TipPlăcuțe amovibile posibileGX24-3E5 ..; GX24-3F5 ..
s<sub>1</sub>Lățimea corpului4,2mm
f<sub>1</sub>Lățimea funcțională23,6mm
