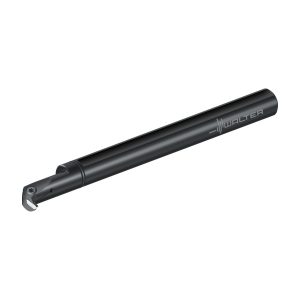

Bară pentru strunjire interioară – canelare interioară - G1221-20QR-3T06-GX09-P - imagine 3

Bară pentru strunjire interioară – canelare interioară – G1221-20QR-3T06-GX09-P

Bară pentru strunjire interioară – canelare interioară G1221-25RR-3T08-GX16-P-G1221-25RR-3T08-GX16-P-0854832936 Bară pentru strunjire interioară – canelare interioară – G1221-20QR-2T06-GX09-P
Bară pentru strunjire interioară – canelare interioară G1221-25RR-3T08-GX16-P-G1221-25RR-3T08-GX16-P-0854832936 Bară pentru strunjire interioară – canelare interioară – G1221-25RR-2T08-GX16-P

1.552,37 lei fără TVA - 1.878,37 lei cu TVA

Numărul articolului: 7106117Familie produs: D55PK SKU: G1221-20QR-3T06-GX09-P UPC: 0854828936 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,460 kg
Dimensiuni 225 × 42 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lăţime funcţională

Unghiul de atac

Lățimea plăcuței, dime_A12

Tipul de unghi de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G1221-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare2,5mm
A12
Lățimea plăcuței, dimensiune nominală2,5mm
A2
Lățime funcțională16,6mm
A4
Înălțime de funcționare20mm
A6
Diametrul minim al găurii20mm
A8
Adâncime de așchiere6mm
B3
Lungime în consolă180,45mm
B5
Cantitate rezerve de reascuțire180,45mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii11
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii200
C3
Diametru de prindere, pe partea mașinii20mm
C4
Înălțimea cozii19,25mm
D7
Masă (greutate)0,415kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacS
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG1221-20QR-3T06-GX09-P
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX092000***FX**
J42
Codificare plăcuță amovibilăGX09-2
J6
Codare loc de separare pe partea mașiniiZYL11G2000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEI
LPR
Lungime în consolă180,45mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL11G2000$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure80MPa
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii200
DMIN
Diametrul minim al găurii20mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii19,25mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX092000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point178,95
LPR
Lungime în consolă180,45mm
LS
Lungime coadă50mm
MIID
Codificare plăcuță amovibilăGX09-2
NOI
Număr de posibilități de utilizare45
OAL
Cantitate rezerve de reascuțire180,45mm
PHI
Phi0°
RHO
Rho90°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG1221-16-40-R-GX-P
WF
Lățime funcțională16,6mm
WFCIRP
Width to cutting item reference point16,6mm
WT
Masă (greutate)0,415kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance-16,6mm

Descriere

Bară pentru strunjire interioară – canelare interioară G1221…-P • Fixare cu șuruburi • Răcire de precizie • metric • coadă cilindrică cu aplatizare • Dreapta • GX09 • s=3mm • Tmax=6mm

Descriere unealtă

Orificiu de răcire axial, cu posibilitate de închidere, pentru prelucrarea găurilor înfundate
Etanșare flexibilă cu inel O, pentru transferul fără pierderi al lichidului de răcire
G1221-P – Canelare interioară și strunjire de canelare cu răcire de precizie

Domenii de utilizare

Prima opțiune pentru canelarea interioară și strunjirea de canelare
Canelări interioare începând cu Dmin = 16 mm
Canelare până la Tmax = 12 mm

Avantajele Dvs.

Efect unic de evacuare a așchiilor datorită orificiului de răcire axial la prelucrarea găurilor înfundate
Montare fără pierdere de presiune între adaptorul de bază și sculă prin etanșare cu inel O
Foarte bună calitate a suprafeței, fiabilitate și evacuare a așchiilor

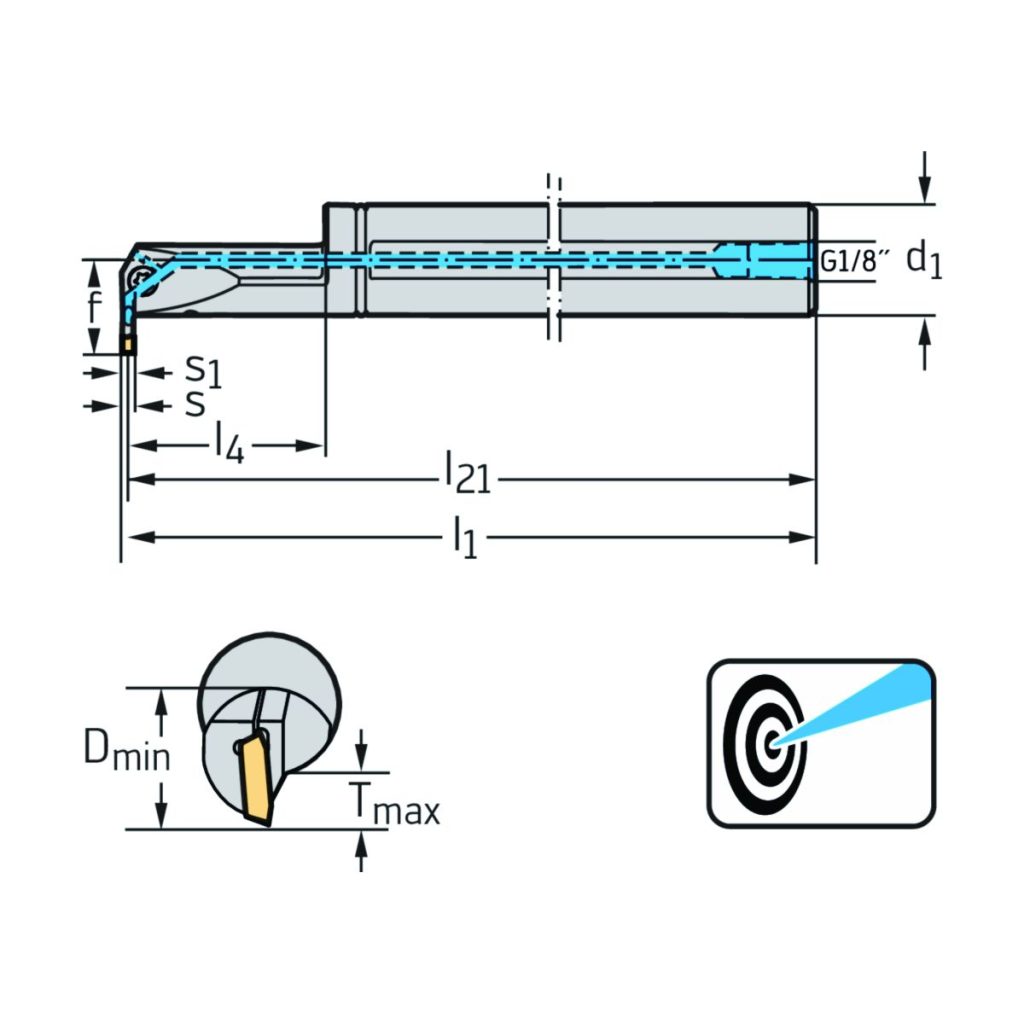

DenumireDescriereValoareUnitate
T<sub>max</sub>Adâncime maximă de așchiere6mm
sLățimea plăcuței așchietoare2.5 - 3
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>20mm
D<sub>min</sub>Diametrul găurii, min.20mm
l<sub>21</sub>Lungimea funcțională178,9mm
l<sub>1</sub>Lungimea totală180,45mm
l<sub>4</sub>Lungimea maximă în consolă35,9mm
CodificareCodificare sculăG1221-20QR-3T06-GX09-P
TipPlăcuțe amovibile posibileGX09-2E3 ..
s<sub>1</sub>Lățimea corpului2,1mm
fLățimea funcțională16,6mm
