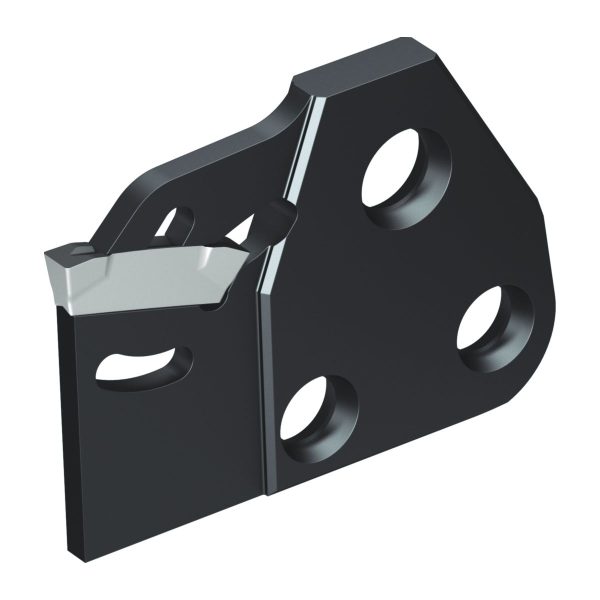

Modul de canelare – canelare radială – G1332.IMR-GAD3N-GX24
647,71 lei fără TVA - 783,73 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,045 kg |
|---|---|
| Dimensiuni | 92 × 15 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A18 | Lățimea plăcuței, dimensiune nominală | 24 | mm |
A4 | Înălțime de funcționare | 24 | mm |
A8 | Adâncime de așchiere | 15 | mm |
B5 | Cantitate rezerve de reascuțire | 4 | mm |
BLD | Identificator imagine | 4 | |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | $$$$ | |
C8 | Lățimea cozii | 4 | mm |
D7 | Masă (greutate) | 0,045 | kg |
E1 | Unghiul de atac | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F5 | Tip de fixare plăcuță amovibilă | ||
J21 | Standard | - | |
J21 | Număr articol | G1332.IMR-GAD3N-GX24 | |
J22 | Codificare produs | 752 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX242000***FX** | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DEA | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,045 | kg |
Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CF6 WSM33SSKU: GX24-2E300L6-CF6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CF6 WSM33SSKU: GX24-2F300N02-CF6 WSM33S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CF5 WSM33SSKU: GX24-2F300N02-CF5 WSM33S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CE4 WSM33SSKU: GX24-2F300N02-CE4 WSM33S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CE4 WSM43SSKU: GX24-2F300N02-CE4 WSM43S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2F300N02-CF5 WSM43SSKU: GX24-2F300N02-CF5 WSM43S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CF6 WSM33SSKU: GX24-2E300R6-CF6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N020-CF6 WSM33SKU: GX24-2E300N020-CF6 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF6 WSM33SSKU: GX24-2E300N02-CF6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF6 WSM43SSKU: GX24-2E300N02-CF6 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CK8 WK1SKU: GX24-2E300N02-CK8 WK1176,65 lei fără TVA - 213,75 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CE4 WSM33SSKU: GX24-2E300R6-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CE4 WKP23SSKU: GX24-2E300R6-CE4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CE4 WSM43SSKU: GX24-2E300R6-CE4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CF5 WSM33SSKU: GX24-2E300L6-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CF5 WSM33SSKU: GX24-2E300R6-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300R6-CF5 WSM43SSKU: GX24-2E300R6-CF5 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CE4 WKP23SSKU: GX24-2E300L6-CE4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CE4 WSM43SSKU: GX24-2E300L6-CE4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300L6-CE4 WSM33SSKU: GX24-2E300L6-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N020-CF5 WSM33SKU: GX24-2E300N020-CF5 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF5 WSM33SSKU: GX24-2E300N02-CF5 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF5 WSM43SSKU: GX24-2E300N02-CF5 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N00-CF5 WSM33SSKU: GX24-2E300N00-CF5 WSM33S203,95 lei fără TVA - 246,78 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CF5 WSM23SSKU: GX24-2E300N02-CF5 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD6 WSM23SSKU: GX24-2E300N03-GD6 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD6 WSM33SSKU: GX24-2E300N03-GD6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N020-CE4 WSM33SKU: GX24-2E300N020-CE4 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N020-CE4 WPP23SKU: GX24-2E300N020-CE4 WPP23185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CE4 WSM43SSKU: GX24-2E300N02-CE4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CE4 WSM33SSKU: GX24-2E300N02-CE4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CE4 WKP23SSKU: GX24-2E300N02-CE4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N02-CE4 WSM23SSKU: GX24-2E300N02-CE4 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N030-GD3 WSM33SKU: GX24-2E300N030-GD3 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD3 WSM33SSKU: GX24-2E300N03-GD3 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD3 WSM43SSKU: GX24-2E300N03-GD3 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-2E300N03-GD3 WKP23SSKU: GX24-2E300N03-GD3 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- PCD – canelare și strunjire de copiere – GX24-2F300N15FS-M1 WDN10SKU: GX24-2F300N15FS-M1 WDN101.043,84 lei fără TVA - 1.263,05 lei cu TVA
- PCD – canelare și debitare – GX24-2F300N02FS-F1 WDN10SKU: GX24-2F300N02FS-F1 WDN101.043,84 lei fără TVA - 1.263,05 lei cu TVA
- CBN – canelare și debitare – GX24-2F300N02EM-1 WBS10SKU: GX24-2F300N02EM-1 WBS10594,18 lei fără TVA - 718,96 lei cu TVA
- CBN – canelare și debitare – GX24-2F300N02TM-1 WBH20SKU: GX24-2F300N02TM-1 WBH20594,18 lei fără TVA - 718,96 lei cu TVA
- CBN – canelare și strunjire de copiere – GX24-2F300N15EM-1 WBS10SKU: GX24-2F300N15EM-1 WBS10594,18 lei fără TVA - 718,96 lei cu TVA
- CBN – canelare și strunjire de copiere – GX24-2F300N15TM-1 WBH20SKU: GX24-2F300N15TM-1 WBH20594,18 lei fără TVA - 718,96 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E318N16-RD4 WSM33SSKU: GX24-2E318N16-RD4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RD4 WSM33SSKU: GX24-2E300N15-RD4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E318N16-RD4 WKP23SSKU: GX24-2E318N16-RD4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RD4 WKP23SSKU: GX24-2E300N15-RD4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RF8 WSM13SSKU: GX24-2E300N15-RF8 WSM13S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RF8 WSM23SSKU: GX24-2E300N15-RF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E318N16-RF8 WSM23SSKU: GX24-2E318N16-RF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RF7 WSM23SSKU: GX24-2E300N15-RF7 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2E300N15-RF7 WSM13SSKU: GX24-2E300N15-RF7 WSM13S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-2F300N15-RF7 WSM13SSKU: GX24-2F300N15-RF7 WSM13S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2F300N03-UF4 WSM33SSKU: GX24-2F300N03-UF4 WSM33S124,30 lei fără TVA - 150,40 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD6 WSM23SSKU: GX24-2E300N03-UD6 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD6 WSM33SSKU: GX24-2E300N03-UD6 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UA4 WKP33SSKU: GX24-2E300N03-UA4 WKP33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UA4 WKP13SSKU: GX24-2E300N03-UA4 WKP13S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD4 WSM33SSKU: GX24-2E300N03-UD4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD4 WKP13SSKU: GX24-2E300N03-UD4 WKP13S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N03-UD4 WKP23SSKU: GX24-2E318N03-UD4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD4 WKP33SSKU: GX24-2E300N03-UD4 WKP33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UD4 WKP23SSKU: GX24-2E300N03-UD4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280R04-VG7 WSM33SSKU: GX24-2E280R04-VG7 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280R02-VG7 WSM33SSKU: GX24-2E280R02-VG7 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280R02-VG7 WSM23SSKU: GX24-2E280R02-VG7 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280R04-VG7 WSM23SSKU: GX24-2E280R04-VG7 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N02-UF8 WSM23SSKU: GX24-2E300N02-UF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N04-UF8 WSM23SSKU: GX24-2E300N04-UF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N02-UF8 WSM23SSKU: GX24-2E318N02-UF8 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E280L02-VG7 WSM23SSKU: GX24-2E280L02-VG7 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N02-UF4 WSM33SSKU: GX24-2E300N02-UF4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N030-UF4 WSM33SKU: GX24-2E300N030-UF4 WSM33185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N03-UF4 WSM33SSKU: GX24-2E318N03-UF4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UF4 WSM43SSKU: GX24-2E300N03-UF4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N03-UF4 WKP23SSKU: GX24-2E318N03-UF4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E318N03-UF4 WSM43SSKU: GX24-2E318N03-UF4 WSM43S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UF4 WSM33SSKU: GX24-2E300N03-UF4 WSM33S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UF4 WKP23SSKU: GX24-2E300N03-UF4 WKP23S185,75 lei fără TVA - 224,76 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-2E300N03-UF4 WSM23SSKU: GX24-2E300N03-UF4 WSM23S185,75 lei fără TVA - 224,76 lei cu TVA
- Cheie – FS1494SKU: FS1494193,24 lei fără TVA - 233,82 lei cu TVA
Descriere

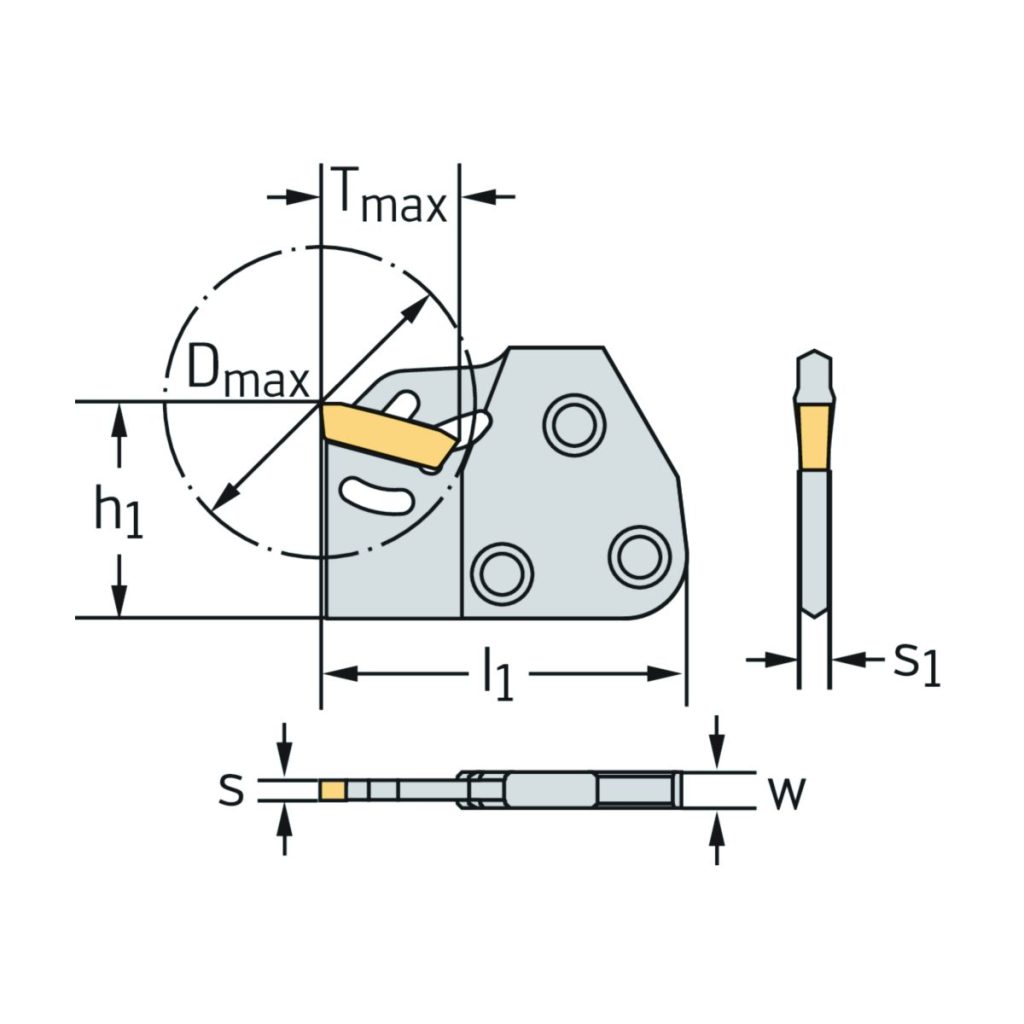

Modul de canelare – canelare radială G1332 • metric • GX24
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| W | Lățimea cozii | 4 | mm |
| T<sub>max</sub> | Adâncime maximă de așchiere | 15 | mm |
| D<sub>max</sub> | Diametru maxim de penetrare | 32 | mm |
| s | Lățimea plăcuței așchietoare | 3 | |
| h<sub>1</sub> | înălțimea centrul | 24 | mm |
| l<sub>1</sub> | Lungimea totală | 52 | mm |
| Codificare | Codificare sculă | G1332.IMR-GAD3N-GX24 | |
| Tip | Plăcuțe amovibile posibile | GX24-2E3 ..; GX24-2F3 .. | |
| s<sub>1</sub> | Lățimea corpului | 2,2 | mm |
