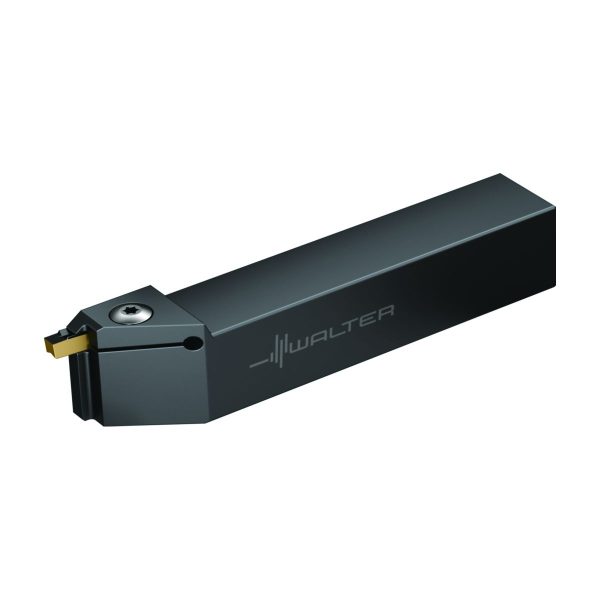

Sculă cu coadă – – Universal G1511.16L-T6GX24-G1511.16L-T6GX24-0621192935
Sculă cu coadă – – Universal G1511.16L-T6GX24-G1511.16L-T6GX24-0621192935

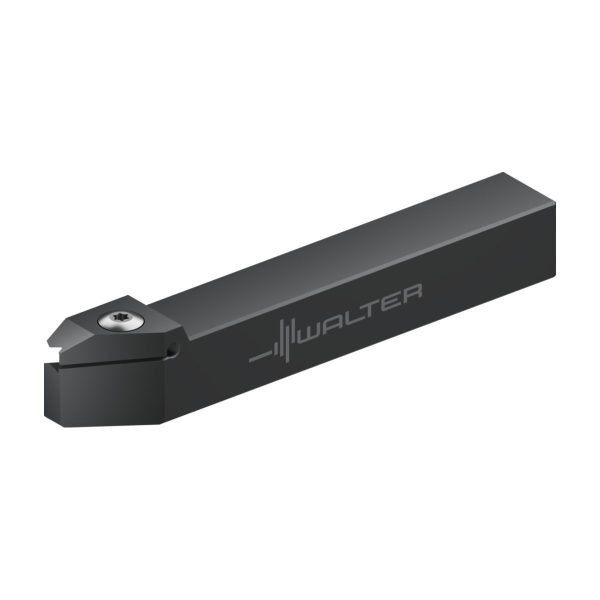

Sculă cu coadă – – Universal - G1511.2525L-T6GX24 - imagine 2

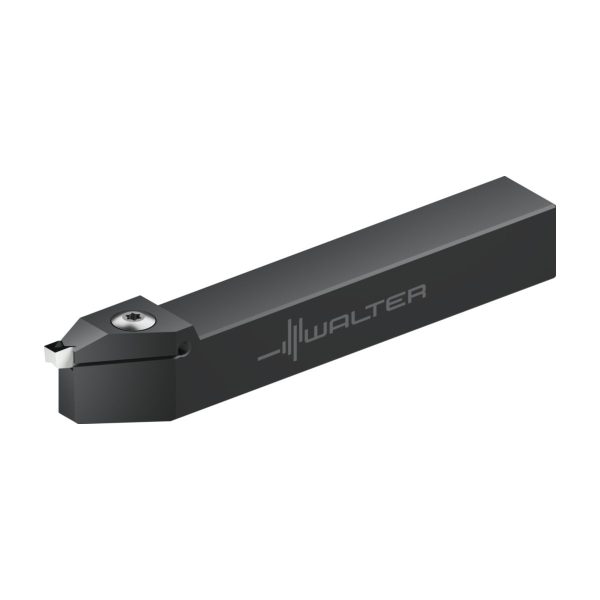

Sculă cu coadă – – Universal - G1511.2525L-T6GX24 - imagine 3

Sculă cu coadă – – Universal – G1511.2525L-T6GX24

Sculă cu coadă – – Universal G1511.16L-T6GX24-G1511.16L-T6GX24-0621192935 Sculă cu coadă – – Universal – G1511.2020L-T6GX24
Sculă cu coadă – – Universal G1511.12R-T6GX24-G1511.12R-T6GX24-0621183935 Sculă cu coadă – – Universal – G1511.16R-T6GX24

984,95 lei fără TVA - 1.191,79 lei cu TVA

Numărul articolului: 6021730Familie produs: D54PK SKU: G1511.2525L-T6GX24 UPC: 0605529935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,671 kg
Dimensiuni 204 × 40 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghi de înclinare

Lăţime funcţională

Tipul de unghi de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G1511
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare22,85mm
A2
Lățime funcțională22,85mm
A3
Lungime funcțională143,5mm
A4
Înălțime de funcționare68mm
A71
Diametru axial de canelare, minim68mm
A8
Adâncime de așchiere6mm
B3
Lungime în consolă143,5mm
B5
Cantitate rezerve de reascuțire143,5mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii2525
C4
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,645kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG1511.2525L-T6GX24
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX24*******FX**
J42
Codificare plăcuță amovibilăGX24-X
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă143,5mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2525
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare25mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX24*******FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională143,5mm
LFCIRP
Functional length to cutting item reference point143,5
LPR
Lungime în consolă143,5mm
MIID
Codificare plăcuță amovibilăGX24-X
NOI
Număr de posibilități de utilizare45
OAL
Cantitate rezerve de reascuțire143,5mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.45°
TQ
Torque5Nm
TSYC
Identificator imagineG1511-12-25-L-GX
WF
Lățime funcțională22,85mm
WFCIRP
Width to cutting item reference point22,85mm
WT
Masă (greutate)0,645kg
XYWD
xyw plane distance-143,5mm
XZWD
xzw plane distance25mm

Descriere

Sculă cu coadă – – Universal G1511 • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Stânga • GX24 • s=2mm • Tmax=6mm

Descriere unealtă

Suport monobloc G1511 – utilizare flexibilă pentru adâncimi mici de canelare
pentru canelare radială și axială și strunjire de canelare

Domenii de utilizare

Pentru canelarea cu adâncimi mici de canelare, de exemplu: canale de inel de siguranță, canale de inel de etanșare, canelări libere ale filetului
Pentru canelare axială și canelare radială
Utilizare la toate tipurile de strunguri

Avantajele Dvs.

Costuri de inventar reduse datorită corpului sculei pentru diferite lățimi ale muchiei așchietoare
Manevrare simplă a sculei datorită șurubului de strângere accesibil de sus și de jos
Productivitate înaltă în combinație cu sorturile Tiger·tec® Silver

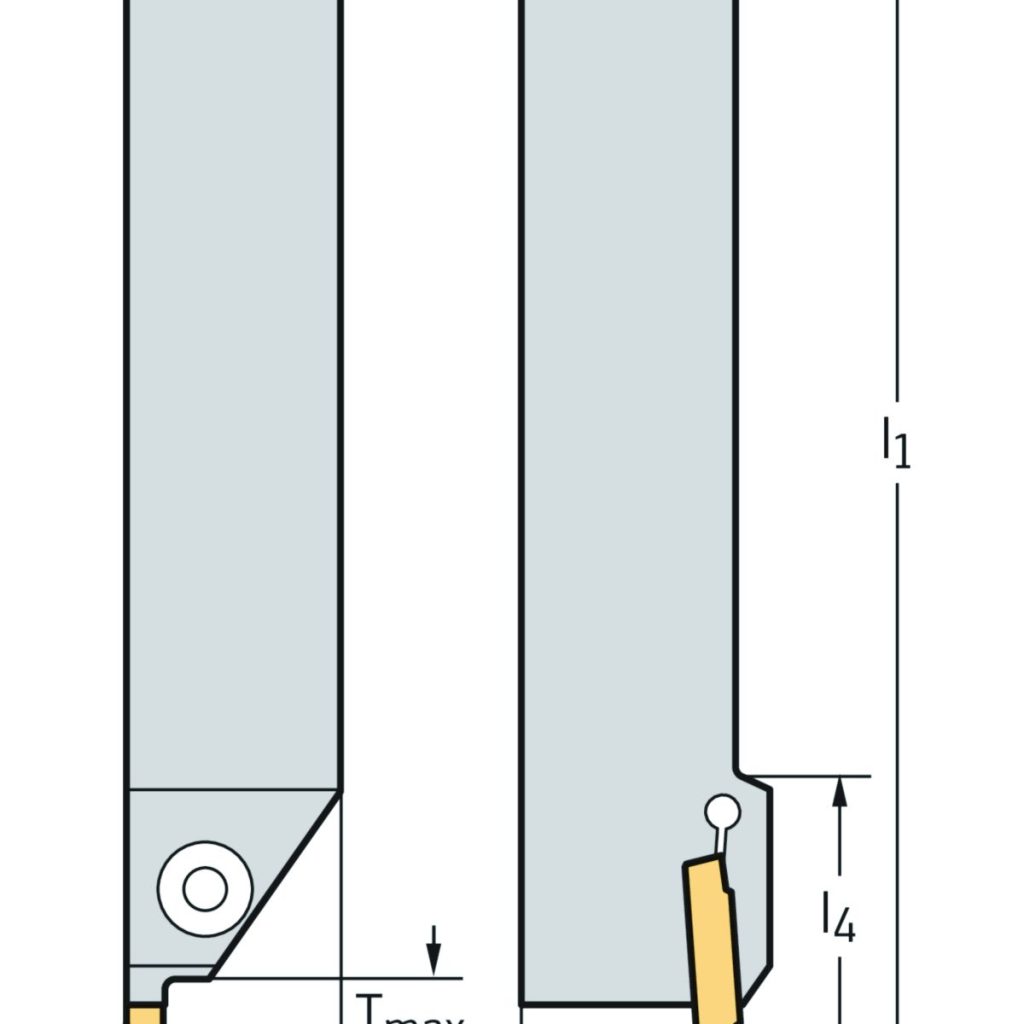

DenumireDescriereValoareUnitate
bLățimea cozii25mm
T<sub>max</sub>Adâncime maximă de așchiere6mm
sLățimea plăcuței așchietoare2 - 6
h = h<sub>1</sub>Înălțimea cozii25mm
l<sub>1</sub>Lungimea totală143,5mm
l<sub>4</sub>Lungime maximă în consolă33,5mm
CodificareCodificare sculăG1511.2525L-T6GX24
TipPlăcuțe amovibile posibileGX24- ..
f<sub>1</sub>Lățimea funcțională22,9mm
