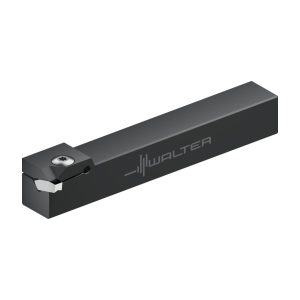

Sculă cu coadă – Universal 90° - G1521.16R-T6GX24 - imagine 3

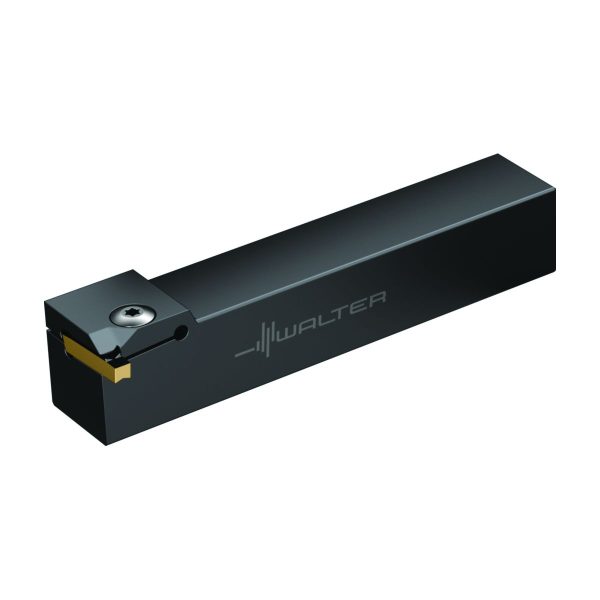

Sculă cu coadă – Universal 90° – G1521.16R-T6GX24

Sculă cu coadă – Universal 90° G1521.16R-T6GX24-G1521.16R-T6GX24-0621306935 Sculă cu coadă – Universal 90° – G1521.12R-T6GX24
Sculă cu coadă – – Universal G1511.12R-T6GX24-G1511.12R-T6GX24-0621183935 Sculă cu coadă – – Universal – G1511.2525R-T6GX24

984,95 lei fără TVA - 1.191,79 lei cu TVA

Numărul articolului: 6062447Familie produs: D54PK SKU: G1521.16R-T6GX24 UPC: 0621306935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,725 kg
Dimensiuni 155 × 40 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Înălțime de funcționare

Unghi de înclinare

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G1521
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare31,9mm
A2
Lățime funcțională31,9mm
A4
Înălțime de funcționare25,4mm
A71
Diametru axial de canelare, minim6mm
A8
Adâncime de așchiere6mm
B3
Lungime în consolă138,25mm
B5
Cantitate rezerve de reascuțire138,25mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii1616
C4
Înălțimea cozii25,4mm
C5
Lățimea cozii25,4mm
D7
Masă (greutate)0,72kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG1521.16R-T6GX24
J22
Codificare produs708
J41
Codare loc de separare plăcuță amovibilăWR$$GX24*******FX**
J42
Codificare plăcuță amovibilăGX24-X
J6
Codare loc de separare pe partea mașiniiVKT01B1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDSS
LPR
Lungime în consolă138,25mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01B1616$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1616
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25,4mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25,4mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX24*******FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point135,25
LPR
Lungime în consolă138,25mm
MIID
Codificare plăcuță amovibilăGX24-X
NOI
Număr de posibilități de utilizare45
OAL
Cantitate rezerve de reascuțire138,25mm
PHI
Phi0°
RHO
Rho90°
RMPX
Unghi de plonjare, max.90°
TQ
Torque5Nm
TSYC
Identificator imagineG1521-10-16-R-GX-INCH
WF
Lățime funcțională31,9mm
WFCIRP
Width to cutting item reference point31,9mm
WT
Masă (greutate)0,72kg
XZWD
xzw plane distance25,4mm
YZWD
yzw plane distance-31,9mm

Descriere

Sculă cu coadă – Universal 90° G1521 • Fixare cu șuruburi • inch • Coadă cu secțiune pătrată • Dreapta • GX24 • s=2mm • Tmax=6mm

Descriere unealtă

Suport monobloc G1521 unghiular la 90° – utilizare flexibilă pentru adâncimi mici de canelare
Pentru canelare radială, axială și strunjire de canelare

Domenii de utilizare

Pentru canelarea cu adâncimi mici de canelare, de exemplu: canale de inel de siguranță, canale de inel de etanșare, canelări libere ale filetului
Pentru canelare axială și canelare radială
Utilizare la toate tipurile de strunguri

Avantajele Dvs.

Costuri de inventar reduse datorită corpului sculei pentru diferite lățimi ale muchiei așchietoare
Manevrare simplă a sculei datorită șurubului de strângere accesibil de sus și de jos
Productivitate înaltă în combinație cu sorturile Tiger·tec® Silver

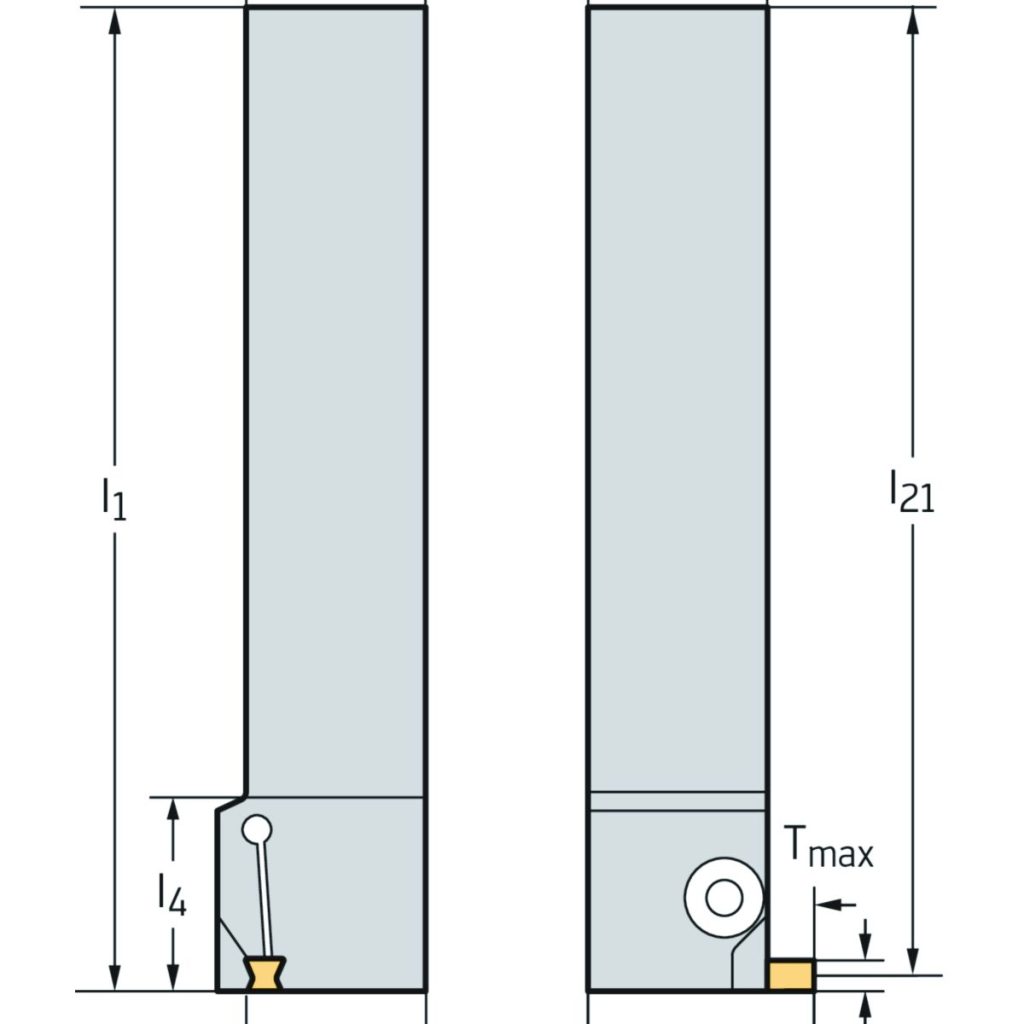

DenumireDescriereValoareUnitate
bLățimea cozii1inch
T<sub>max</sub>Adâncime maximă de așchiere0,236inch
sLățimea plăcuței așchietoare2 - 6
h = h<sub>1</sub>Înălțimea cozii1inch
l<sub>21</sub>Lungimea funcțională5,325inch
l<sub>1</sub>Lungimea totală5,443inch
l<sub>4</sub>Lungime în consolă0,994inch
CodificareCodificare sculăG1521.16R-T6GX24
TipPlăcuțe amovibile posibileGX24- ..
f<sub>1</sub>Lungime în consolă1,256inch
