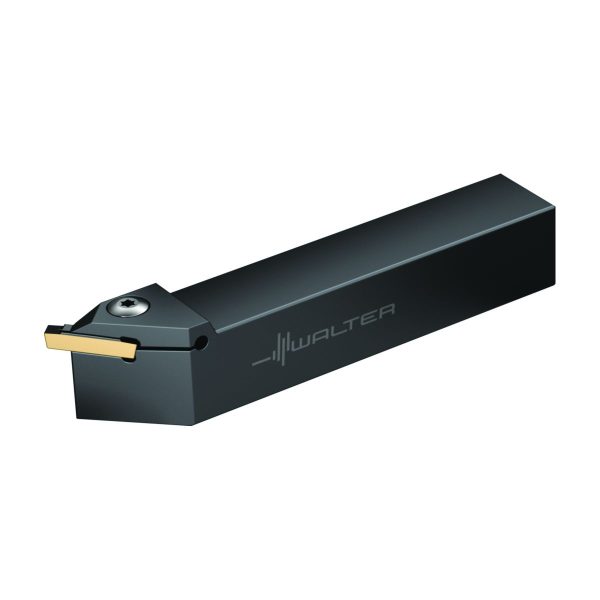

Sculă cu coadă – – Universal ă 45° G1551.16L-T6GX24-G1551.16L-T6GX24-0621325935
Sculă cu coadă – – Universal ă 45° G1551.16L-T6GX24-G1551.16L-T6GX24-0621325935

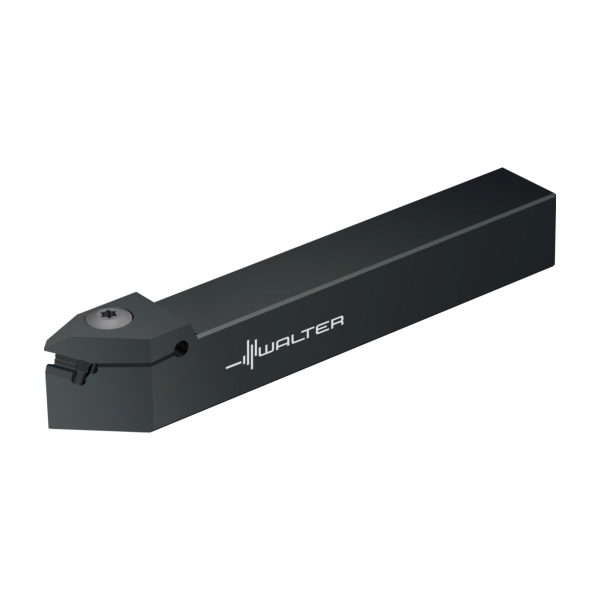

Sculă cu coadă – – Universal ă 45° - G1551.2525L-T6GX24 - imagine 2

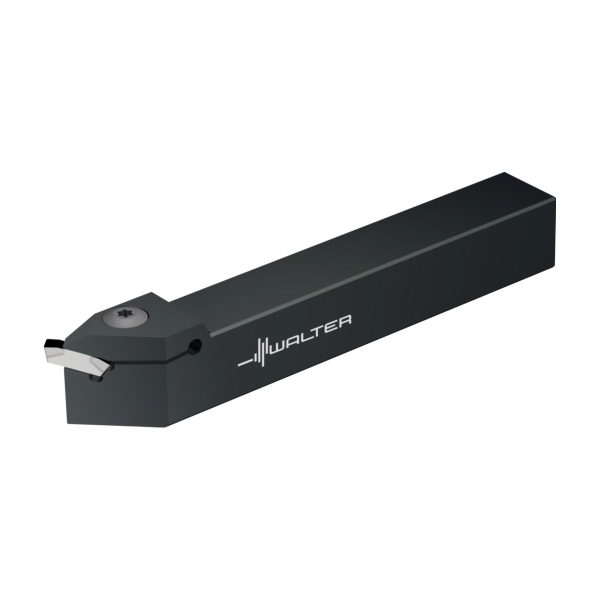

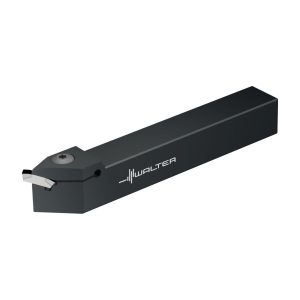

Sculă cu coadă – – Universal ă 45° - G1551.2525L-T6GX24 - imagine 3

Sculă cu coadă – – Universal ă 45° – G1551.2525L-T6GX24

Sculă cu coadă – – Universal ă 45° G1551.16L-T6GX24-G1551.16L-T6GX24-0621325935 Sculă cu coadă – – Universal ă 45° – G1551.2020L-T6GX24
Sculă cu coadă – – Universal ă 45° G1551.16R-T6GX24-G1551.16R-T6GX24-0621326935 Sculă cu coadă – – Universal ă 45° – G1551.2525R-T6GX24

984,95 lei fără TVA - 1.191,79 lei cu TVA

Numărul articolului: 6021223Familie produs: D54PK SKU: G1551.2525L-T6GX24 UPC: 0605316935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,672 kg
Dimensiuni 145 × 39 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Înălțime de funcționare

Unghi de înclinare

Lăţime funcţională

Unghi de înclinare

Tip unealtă

group_name_2

Canelare
group_name_7

G1551
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare28,15mm
A2
Lățime funcțională28,15mm
A4
Înălțime de funcționare25mm
A8
Adâncime de așchiere146,75mm
B3
Lungime în consolă146,75mm
B5
Cantitate rezerve de reascuțire146,75mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,663kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG1551.2525L-T6GX24
J22
Codificare produs709
J3
Siglă companieW
J42
Codificare plăcuță amovibilăGX24-X
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă146,75mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
CDX
Adâncime de așchiere6mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2525
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare25mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX24*******FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point143,05
LPR
Lungime în consolă146,75mm
MIID
Codificare plăcuță amovibilăGX24-X
NOI
Număr de posibilități de utilizare45
OAL
Cantitate rezerve de reascuțire146,75mm
PHI
Phi0°
RHO
Rho-45°
RMPX
Unghi de plonjare, max.45°
TQ
Torque5Nm
TSYC
Identificator imagineG1551-12-25-L-GX
WF
Lățime funcțională28,15mm
WFCIRP
Width to cutting item reference point28,15mm
WT
Masă (greutate)0,663kg
XZWD
xzw plane distance25mm

Descriere

Sculă cu coadă – – Universal ă 45° G1551 • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Stânga • GX24 • s=2mm • Tmax=6mm

Descriere unealtă

Suport monobloc G1551 – Execuție a sculei aplicată la 45°
Pentru plăcuțe așchietoare GX24
Pentru canelări înclinate, canelări libere și aplicații de strunjire de copiere

Domenii de utilizare

Pentru canelare axială și canelare radială
Utilizare la toate tipurile de strunguri
Pentru canelarea cu adâncimi mici de canelare

Avantajele Dvs.

Costuri de inventar reduse datorită corpului sculei pentru diferite lățimi ale muchiei așchietoare
Manevrare simplă a sculei datorită șurubului de strângere accesibil de sus și de jos
Productivitate înaltă în combinație cu sorturile Tiger·tec® Silver

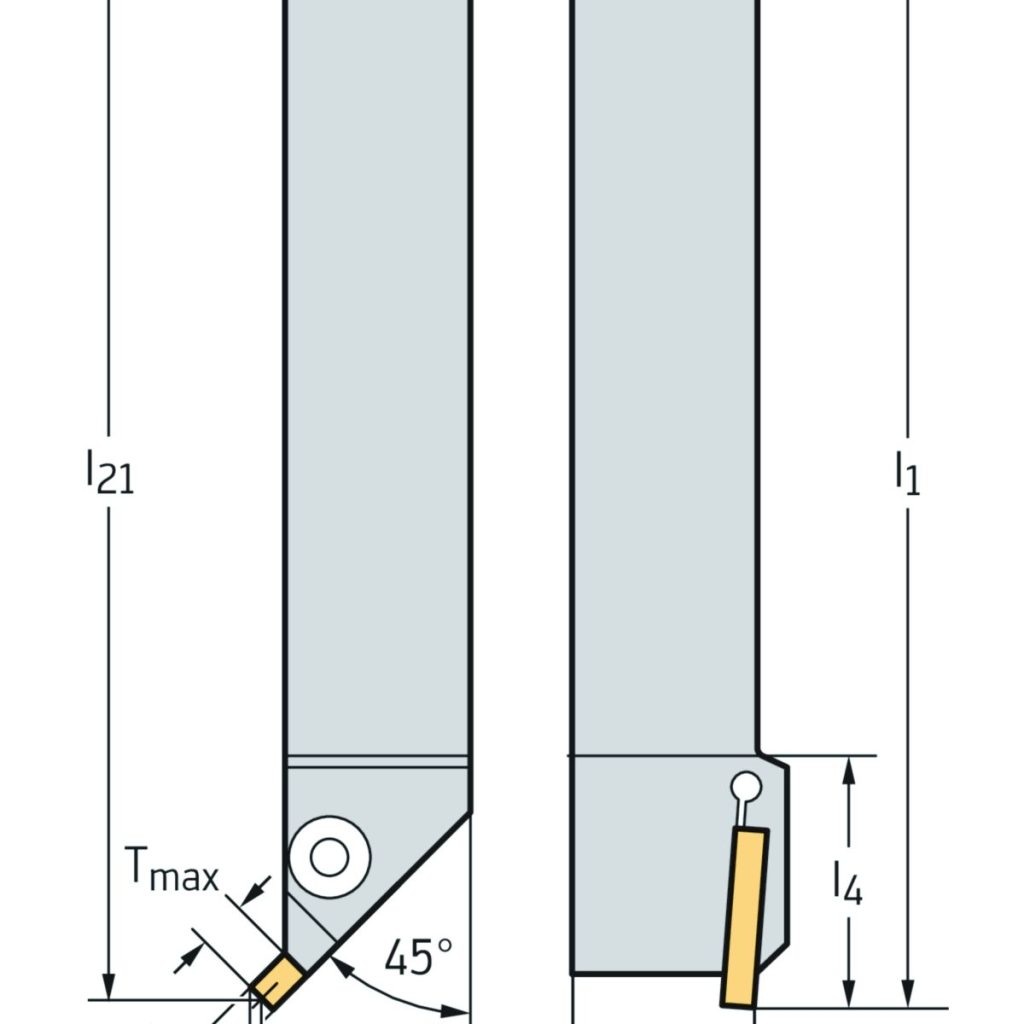

DenumireDescriereValoareUnitate
bLățimea cozii25mm
T<sub>max</sub>Adâncime maximă de așchiere6mm
sLățimea plăcuței așchietoare2 - 6
h = h<sub>1</sub>Înălțimea cozii25mm
l<sub>21</sub>Lungimea funcțională143,1mm
l<sub>1</sub>Lungimea totală146,75mm
l<sub>4</sub>Lungime în consolă33mm
CodificareCodificare sculăG1551.2525L-T6GX24
TipPlăcuțe amovibile posibileGX24- ..
f<sub>1</sub>Lățimea funcțională28,1mm
