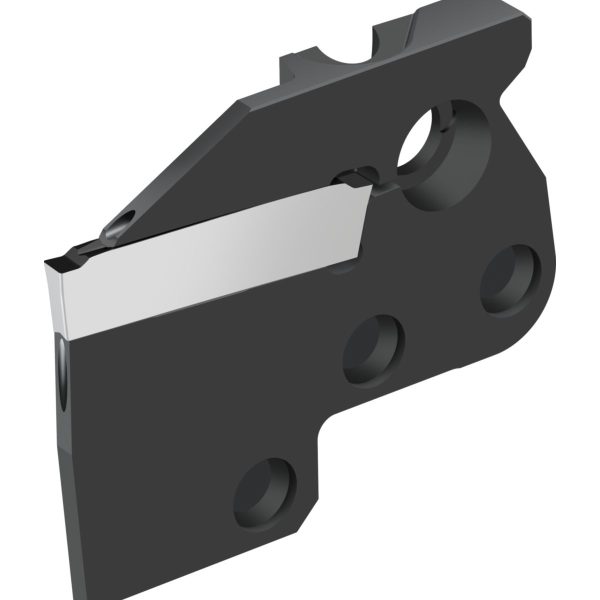

Modul de canelare – canelare radială - G1634-43L-3T27GX34-P - imagine 2

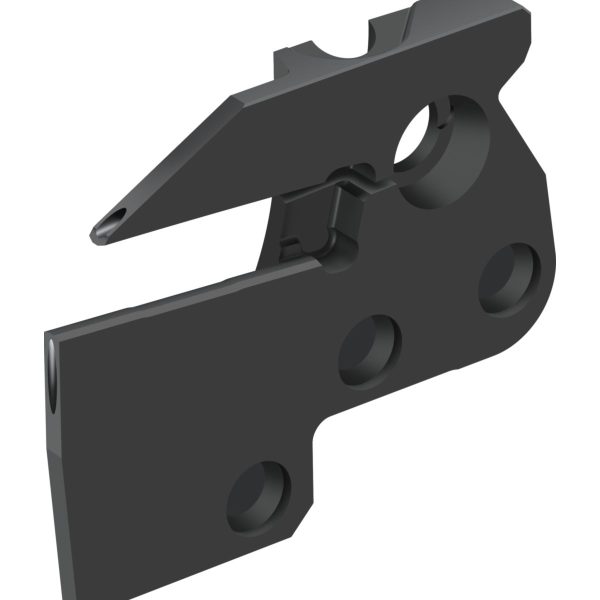

Modul de canelare – canelare radială - G1634-43L-3T27GX34-P - imagine 3

Modul de canelare – canelare radială – G1634-43L-3T27GX34-P

Modul de canelare – canelare radială G1634-43L-3T33GX34-P-G1634-43L-3T33GX34-P-0637765937 Modul de canelare – canelare radială – G1634-43L-4T33GX34-P
Modul de canelare – canelare radială G1634-43L-3T33GX34-P-G1634-43L-3T33GX34-P-0637765937 Modul de canelare – canelare radială – G1634-43L-3T33GX34-P

1.065,25 lei fără TVA - 1.288,95 lei cu TVA

Numărul articolului: 7960225Familie produs: ED300 SKU: G1634-43L-3T27GX34-P UPC: 0637764937 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,087 kg
Dimensiuni 118 × 20 mm
DenumireDescriereValoareUnitate
A18
Lățimea plăcuței, dimensiune nominală54,5mm
A3
Lungime funcțională54,5mm
A4
Înălțime de funcționare24mm
A8
Adâncime de așchiere54,5mm
B5
Cantitate rezerve de reascuțire54,5mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiPMA
C12
Formă adaptor, pe partea mașinii24
C14
Variantă de adaptor, pe partea mașinii8
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii033R
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISO
C8
Înălțimea cozii33mm
C8
Lățimea cozii7,2mm
D7
Masă (greutate)0,04kg
E1
Unghiul de atac90°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F5
Tip de fixare plăcuță amovibilăC
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolG1634-43L-3T27GX34-P
J22
Codificare produs7631
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX342000***FX**
J6
Codare loc de separare pe partea mașiniiPMA24C033R$$00
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-175
DenumireDescriereValoareUnitate
WT
Masă (greutate)0,04kg

Descriere

Modul de canelare – canelare radială G1634-P • metric • Stânga • GX34 • Răcire de precizie

DenumireDescriereValoareUnitate
WLățimea cozii7,2mm
T<sub>max</sub>Adâncime maximă de așchiere27mm
sLățimea plăcuței așchietoare3
D<sub>max</sub>Diametru maxim de penetrare52mm
h<sub>1</sub>înălțimea centrul24mm
l<sub>1</sub>Lungimea totală55mm
CodificareCodificare sculăG1634-43L-3T27GX34-P
TipPlăcuțe amovibile posibileGX34-2E3 ..
Mărime modulMărime modulE33
s<sub>1</sub>Lățimea corpului2,4mm
