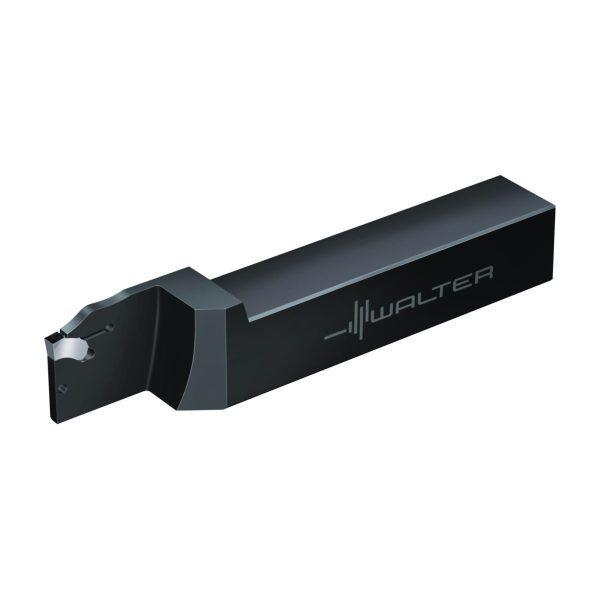

Sculă cu coadă – canelare radială – G2012.16L-3T33SX
984,95 lei fără TVA - 1.191,79 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,633 kg |
|---|---|
| Dimensiuni | 160 × 35 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Unghi de înclinare | |
| Lăţime funcţională | |
| Unghi de degajare ortogonal | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | Walter Cut SX |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 24,18 | mm |
A2 | Lățime funcțională | 24,18 | mm |
A3 | Lungime funcțională | 150 | mm |
A4 | Înălțime de funcționare | 33 | mm |
A8 | Adâncime de așchiere | 33 | mm |
B3 | Lungime în consolă | 150 | mm |
B5 | Cantitate rezerve de reascuțire | 150 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 2 | |
C15 | Tip de preluare, pe partea mașinii | ||
C4 | Mărime adaptor, pe partea mașinii | 1616 | |
C4 | Înălțimea cozii | 25,4 | mm |
C5 | Lățimea cozii | 25,4 | mm |
D7 | Masă (greutate) | 0,633 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | E | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | G2012.16L-3T33SX | |
J22 | Codificare produs | 685 | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SX003000******* | |
J42 | Codificare plăcuță amovibilă | SX-3 | |
J6 | Codare loc de separare pe partea mașinii | VKT01B1616$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DEA | |
LPR | Lungime în consolă | 150 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 25,4 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | VKT01B1616$$$$ | |
CDX | Adâncime de așchiere | 33 | mm |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | B | |
CW | Lungimea muchiei așchietoare | mm | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 1616 | |
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 0 | ° |
H | Înălțimea cozii | 25,4 | mm |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 25,4 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$SX003000******* | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 150 | mm |
LFCIRP | Functional length to cutting item reference point | 150 | |
LPR | Lungime în consolă | 150 | mm |
MIID | Codificare plăcuță amovibilă | SX-3 | |
NOI | Număr de posibilități de utilizare | 45 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | G2012-08-16-L-SX-INCH | |
WF | Lățime funcțională | 24,18 | mm |
WFCIRP | Width to cutting item reference point | 24,18 | mm |
WT | Masă (greutate) | 0,633 | kg |
XYWD | xyw plane distance | -150 | mm |
XZWD | xzw plane distance | 25,4 | mm |
Canelare și debitare – plăcuțe amovibile – SX-3E300L6-CF5 WSM43GSKU: SX-3E300L6-CF5 WSM43G114,18 lei fără TVA - 138,16 lei cu TVA- Canelare și debitare – plăcuțe amovibile – SX-3E300L6-CE4 WKP23GSKU: SX-3E300L6-CE4 WKP23G114,13 lei fără TVA - 138,10 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300L6-CF5 WSM33GSKU: SX-3E300L6-CF5 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300R6-CE4 WKP23GSKU: SX-3E300R6-CE4 WKP23G114,13 lei fără TVA - 138,10 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300L6-CE4 WSM33GSKU: SX-3E300L6-CE4 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300R6-CE4 WSM33SSKU: SX-3E300R6-CE4 WSM33S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300R6-CE4 WSM33GSKU: SX-3E300R6-CE4 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CK8 WK1SKU: SX-3E300N02-CK8 WK1108,61 lei fără TVA - 131,42 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300R6-CE4 WKP23SSKU: SX-3E300R6-CE4 WKP23S114,13 lei fără TVA - 138,10 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300R15-CF5 WSM33GSKU: SX-3E300R15-CF5 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300R6-CF5 WSM33GSKU: SX-3E300R6-CF5 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300R6-CF5 WSM43GSKU: SX-3E300R6-CF5 WSM43G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300R6-CF5 WSM33SSKU: SX-3E300R6-CF5 WSM33S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF6 WSM33GSKU: SX-3E300N02-CF6 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF6 WSM43GSKU: SX-3E300N02-CF6 WSM43G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF6 WSM43SSKU: SX-3E300N02-CF6 WSM43S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF6 WSM33SSKU: SX-3E300N02-CF6 WSM33S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CE4 WKP23GSKU: SX-3E300N02-CE4 WKP23G114,13 lei fără TVA - 138,10 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CE4 WSM43GSKU: SX-3E300N02-CE4 WSM43G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CE4 WSM23GSKU: SX-3E300N02-CE4 WSM23G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E310N03-CE4 WSM43GSKU: SX-3E310N03-CE4 WSM43G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E310N03-CE4 WSM33GSKU: SX-3E310N03-CE4 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CE4 WSM33GSKU: SX-3E300N02-CE4 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CE4 WSM43SSKU: SX-3E300N02-CE4 WSM43S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CE4 WSM33SSKU: SX-3E300N02-CE4 WSM33S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CE4 WKP23SSKU: SX-3E300N02-CE4 WKP23S114,13 lei fără TVA - 138,10 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CE4 WSM23SSKU: SX-3E300N02-CE4 WSM23S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF5 WSM23GSKU: SX-3E300N02-CF5 WSM23G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E310N03-CE4 WSM33SSKU: SX-3E310N03-CE4 WSM33S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF5 WSM43GSKU: SX-3E300N02-CF5 WSM43G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF5 WSM33GSKU: SX-3E300N02-CF5 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E310N03-CF5 WSM33GSKU: SX-3E310N03-CF5 WSM33G114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF5 WSM23SSKU: SX-3E300N02-CF5 WSM23S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF5 WSM33SSKU: SX-3E300N02-CF5 WSM33S114,18 lei fără TVA - 138,16 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – SX-3E300N02-CF5 WSM43SSKU: SX-3E300N02-CF5 WSM43S114,18 lei fără TVA - 138,16 lei cu TVA
- Cheie – FS1494SKU: FS1494193,24 lei fără TVA - 233,82 lei cu TVA
Descriere
Sculă cu coadă – canelare radială G2012 • Autostrângere • inch • Coadă cu secțiune pătrată • Stânga • SX00 • s=3mm • Tmax=33mm
Descriere unealtă
Sculă monobloc G2012 SX
Domenii de utilizare
Pentru canelare și debitare pe toate tipurile de strunguri
La debitarea cu lungimi mari ale sculei în consolă și cu instabilități mari
Avantajele Dvs.
Tehnologia cea mai nouă pentru canelare și debitare
Soluție cu autostrângere ușor de folosit pentru schimbarea rapidă a plăcuței amovibile
Fără timpi de oprire la execuție din cauza așchiilor lungi

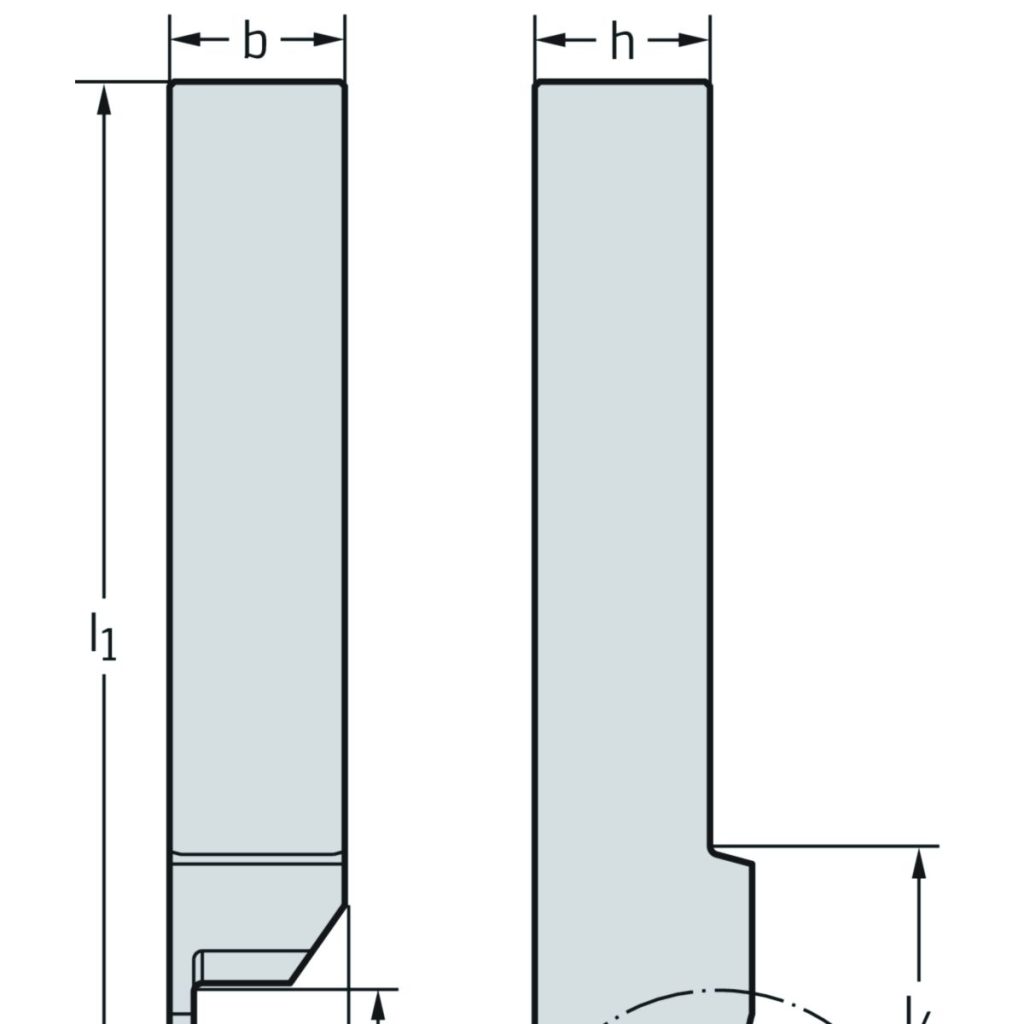

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 1 | inch |
| T<sub>max</sub> | Adâncime maximă de așchiere | 1,299 | inch |
| D<sub>2</sub> | Diametrul maxim de despărțire | 2,559 | inch |
| s | Lățimea plăcuței așchietoare | 3 | |
| h = h<sub>1</sub> | Înălțimea cozii | 1 | inch |
| l<sub>1</sub> | Lungimea totală | 5,906 | inch |
| l<sub>4</sub> | Lungime maximă în consolă | 1,693 | inch |
| Codificare | Codificare sculă | G2012.16L-3T33SX | |
| Tip | Plăcuțe amovibile posibile | SX-3E3 | |
| s<sub>1</sub> | Lățimea corpului | 0,096 | inch |
| f | Lățimea funcțională | 0,952 | inch |
