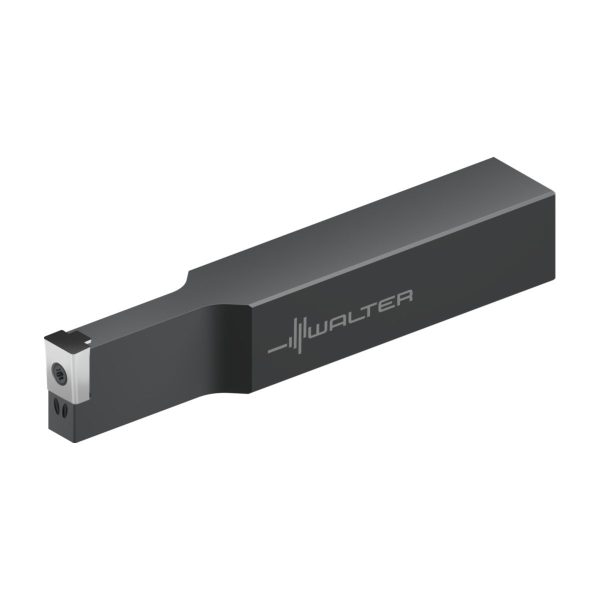

Sculă cu coadă – canelare radială – G2016-3232N-19T40UX-P

Cap interschimbabil – canelare interioară G4221-Q40R-4T12DX18-P-G4221-Q40R-4T12DX18-P-0667351936 Cap interschimbabil – canelare interioară – G4221-Q40R-4T12DX18-P
Sculă cu coadă – canelare radială G2016-2525N-12T40UX-P-G2016-2525N-12T40UX-P-0993956935 Sculă cu coadă – canelare radială – G2016-2525N-12T40UX-P

1.766,49 lei fără TVA - 2.137,45 lei cu TVA

Numărul articolului: 7789313Familie produs: G2016 SKU: G2016-3232N-19T40UX-P UPC: 0993957935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,993 kg
Dimensiuni 168 × 50 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghiul de atac

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G2016
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare22,5mm
A2
Lățime funcțională22,5mm
A3
Lungime funcțională150mm
A4
Înălțime de funcționare41mm
A8
Adâncime de așchiere41mm
B3
Lungime în consolă150mm
B5
Cantitate rezerve de reascuțire150mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii3232
C4
Înălțimea cozii32mm
C5
Lățimea cozii32mm
D7
Masă (greutate)0,993kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG2016-3232N-19T40UX-P
J22
Codificare produs7442
J41
Codare loc de separare plăcuță amovibilăWR$$UX0019153**PA15
J6
Codare loc de separare pe partea mașiniiVKT01A3232$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă150mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii32mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A3232$$$$
CDX
Adâncime de așchiere41mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CW
Lungimea muchiei așchietoare19mm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii3232
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii32mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare32mm
IIC
Codare loc de separare plăcuță amovibilăWR$$UX0019153**PA15
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională150mm
LFCIRP
Functional length to cutting item reference point150
LPR
Lungime în consolă150mm
NOI
Număr de posibilități de utilizare100
OAL
Cantitate rezerve de reascuțire150mm
PHI
Phi0°
TSYC
Identificator imagineG2016-20-32-UX-P
WF
Lățime funcțională22,5mm
WFCIRP
Width to cutting item reference point22,5mm
WT
Masă (greutate)0,993kg
XYWD
xyw plane distance-150mm
XZWD
xzw plane distance32mm

Descriere

Sculă cu coadă – canelare radială G2016…-P • Fixare cu șuruburi • Răcire de precizie • metric • Coadă cu secțiune pătrată • Neutru • UX00 • s=19mm • Tmax=41mm

Descriere unealtă

G2016-P UX – Stabilitate și fiabilitate pentru prelucrări grele
Fixare stabilă, tangențială

Domenii de utilizare

Ideal pentru prelucrarea arborilor generatoarelor și turbinelor
Canale în material plin până la adâncimile cerute
Lărgirea canalelor cu adâncimi de așchiere laterale mici

Avantajele Dvs.

Fiabil și cu cel mai bun control al așchiilor
Forțele de așchiere sunt optim absorbite datorită dispunerii tangențiale
Lărgirea canalelor fără „mișcarea” plăcuței amovibile în locaș

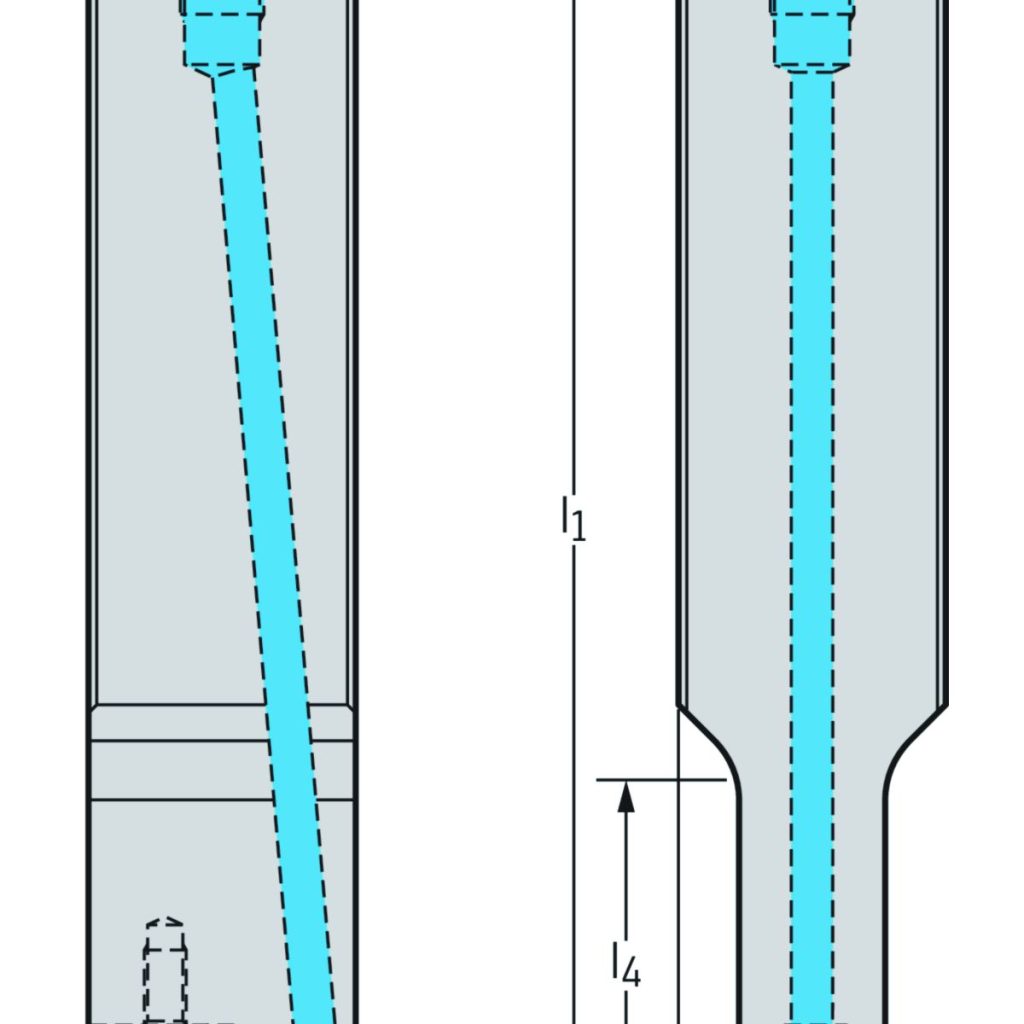

DenumireDescriereValoareUnitate
bLățimea cozii32mm
T<sub>max</sub>Adâncime maximă de așchiere41mm
sLățimea plăcuței așchietoare19
h = h<sub>1</sub>Înălțimea cozii32mm
l<sub>1</sub>Lungimea totală150mm
l<sub>4</sub>Lungime maximă în consolă53mm
CodificareCodificare sculăG2016-3232N-19T40UX-P
TipPlăcuțe amovibile posibileUX-19E19 ..
fLățimea funcțională22,5mm
