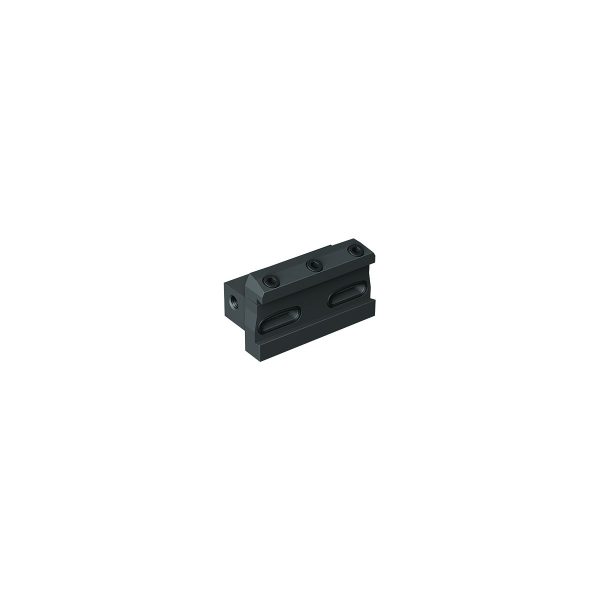

Bloc de strângere cu răcire interioară – G2661-1616N-26-P

Bloc de strângere cu răcire interioară G2661-2525N-32-P-G2661-2525N-32-P-0763684935 Bloc de strângere cu răcire interioară – G2661-3225N-32-P
Bloc de strângere cu răcire interioară G2661-2525N-32-P-G2661-2525N-32-P-0763684935 Bloc de strângere cu răcire interioară – G2661-2020N-26-P

1.905,67 lei fără TVA - 2.305,86 lei cu TVA

Numărul articolului: 6830269Familie produs: D54PK SKU: G2661-1616N-26-P UPC: 0795531935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,647 kg
Dimensiuni 110 × 50 mm
Domeniu de utilizare

Lungime în consolă

Lungime funcţională

Cantitate rezerve de reascuţire

Cantitate rezerve de reascuţire

Tip de preluare, pe partea piesei

Tip unealtă

group_name_2

Canelare
group_name_7

Bloc de strângere cu răcire interioară G2661…-P
DenumireDescriereValoareUnitate
B3
Lungime în consolă95mm
B4
Cantitate rezerve de reascuțire95mm
B71
Lungime funcțională47,5mm
B72
Înălțime de funcționare30,4mm
B73
Lățime funcțională30,4mm
B81
Înălțime totală35,9mm
B82
Înălțime radială12,27mm
B91
Lățime totală36,1mm
BLD
Identificator imagine512007
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1616
C3
Diametru de prindere, pe partea mașinii26mm
C51
Coadă, pe partea pieseiPMW
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei260
D7
Masă (greutate)0,46kg
E1
Sensul de așchiereR
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolG2661-1616N-26-P
J22
Codificare produs728
J4
Codare loc de separare pe partea pieseiPMW01C026R****
J6
Codare loc de separare pe partea mașiniiVKT01A1616$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
B
Lățimea cozii16mm
CCMS
Codare loc de separare pe partea mașiniiVKT01A1616$$$$
CCWS
Codare loc de separare pe partea pieseiPMW01C026R****
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure80MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii1616
CZCWS
Mărime adaptor pe partea piesei260
FMT
Form type workpiece sideINT
H
Înălțimea cozii16mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare0mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională47,5mm
LPR
Lungime în consolă95mm
OAH
Înălțime totală35,9mm
OAL
Cantitate rezerve de reascuțire95mm
OAW
Lățime totală36,1mm
PHI
Phi0°
RADH
Înălțime radială12,27mm
RHO
Rho0°
TSYC
Identificator imagineG2661-16-40-N-SX-P
WF
Lățime funcțională30,4mm
WT
Masă (greutate)0,46kg
XZWD
xzw plane distance0mm

Descriere

Bloc de strângere cu răcire interioară G2661…-P • Walter Cut • metric • Coadă cu secțiune pătrată • Dreapta • 16x16mm

Descriere unealtă

Blocuri de strângere G2661 cu transfer direct al lichidului de răcire

Domenii de utilizare

Pentru canelare și debitare pe toate tipurile de strunguri
Variantă stânga/dreapta într-un bloc

Avantajele Dvs.

Fără vibrații datorită suportului stabil cu fixare cu bride
Manevrare mai simplă a lamei, fără demontarea blocului de strângere, datorită șuruburilor de fixare înclinate
Nicio pierdere de presiune datorită etanșării cu inel O pentru transmiterea sigură a lichidului de răcire

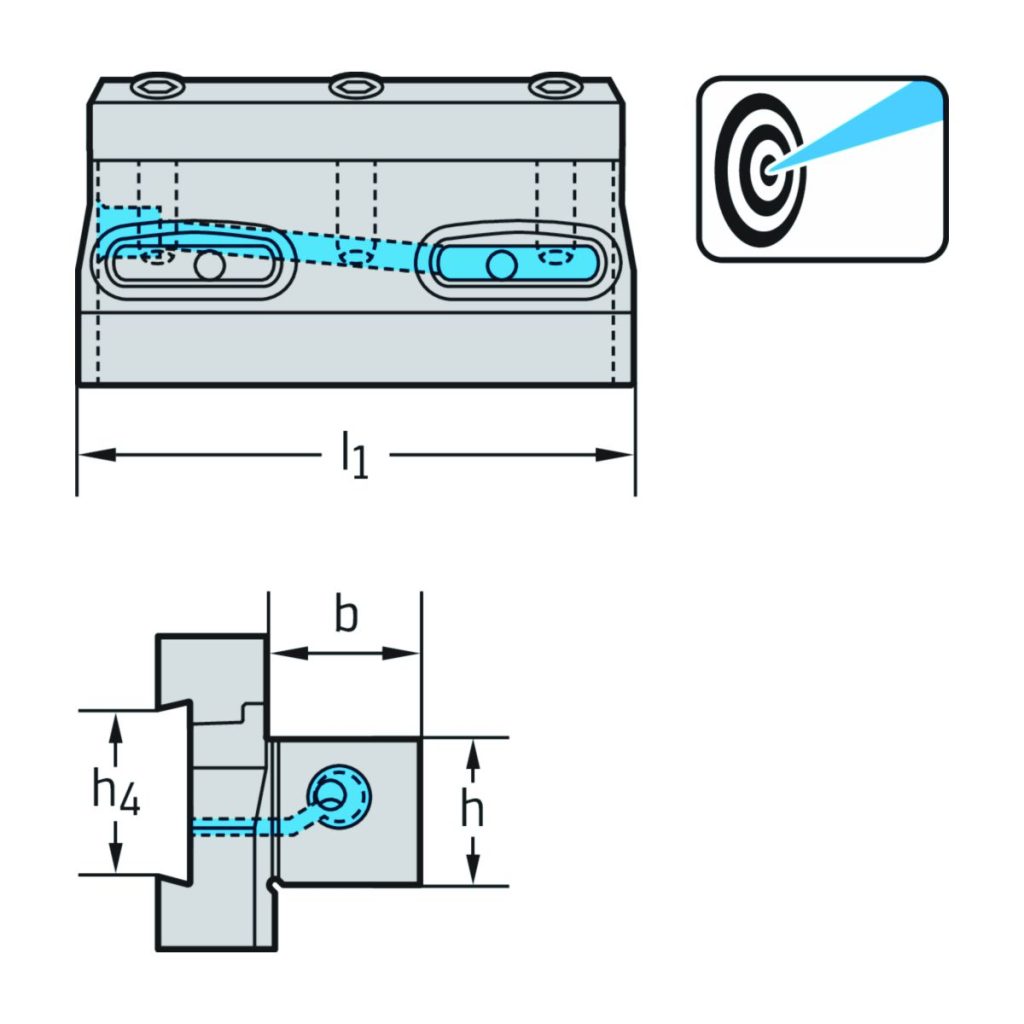

DenumireDescriereValoareUnitate
bLățimea cozii16mm
h<sub>4</sub>Înălțimea cozii26
hÎnălțime16mm
l<sub>1</sub>Lungimea totală95mm
CodificareCodificare sculăG2661-1616N-26-P
