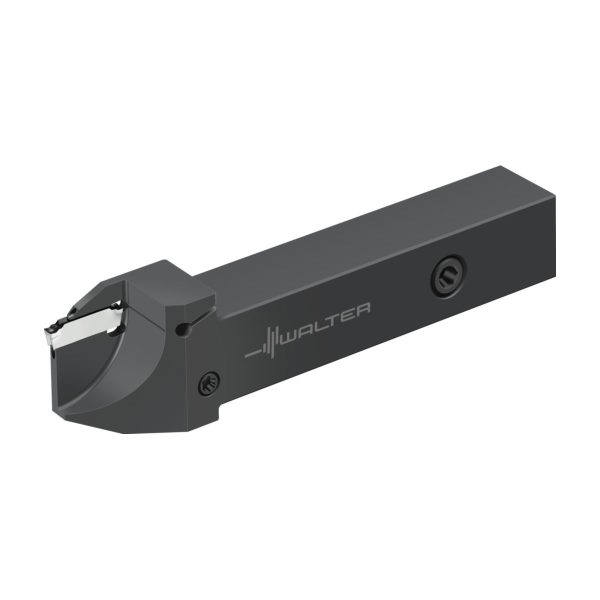

Sculă cu coadă – canelare radială G4014-2020L-3T17DX18-P-G4014-2020L-3T17DX18-P-0998290935
Sculă cu coadă – canelare radială G4014-2020L-3T17DX18-P-G4014-2020L-3T17DX18-P-0998290935
Sculă cu coadă – canelare radială - G4014.10L-3T17DX18-P - imagine 2
Sculă cu coadă – canelare radială - G4014.10L-3T17DX18-P - imagine 3

Sculă cu coadă – canelare radială – G4014.10L-3T17DX18-P

Sculă cu coadă – canelare radială G4014-2020L-3T17DX18-P-G4014-2020L-3T17DX18-P-0998290935 Sculă cu coadă – canelare radială – G4014.10L-2T17DX18-P
Sculă cu coadă – canelare radială G4014-2020R-3T17DX18-P-G4014-2020R-3T17DX18-P-0998291935 Sculă cu coadă – canelare radială – G4014.12R-2T17DX18-P

1.322,19 lei fără TVA - 1.599,85 lei cu TVA

Numărul articolului: 7796124Familie produs: G4014 SKU: G4014.10L-3T17DX18-P UPC: 0995576935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,232 kg
Dimensiuni 125 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Poziție unghiulară, adaptor, pe partea piesei

Lăţime funcţională

Tipul de unghi de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G4014
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare14,7mm
A2
Lățime funcțională14,7mm
A3
Lungime funcțională120mm
A4
Înălțime de funcționare35mm
A72
Diametru axial de canelare, maxim35mm
A8
Adâncime de așchiere17,5mm
B3
Lungime în consolă120mm
B5
Cantitate rezerve de reascuțire120mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1010
C4
Înălțimea cozii15,875mm
C5
Lățimea cozii15,875mm
D7
Masă (greutate)0,188kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG4014.10L-3T17DX18-P
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX183000***FX**
J42
Codificare plăcuță amovibilăDX18-3
J6
Codare loc de separare pe partea mașiniiVKT01B1010$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă120mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire120mm
Cantitate rezerve de reascuțire
DenumireDescriereValoareUnitate
B
Lățimea cozii15,875mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01B1010$$$$
CDX
Adâncime de așchiere17,5mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CW
Lungimea muchiei așchietoare3mm
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii1010
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii15,875mm
HAND
Sensul de așchiereL
HBH
Head bottom offset height410000000000000mm
HF
Înălțime de funcționare15,875mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX183000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională120mm
LFCIRP
Functional length to cutting item reference point120
LPR
Lungime în consolă120mm
MIID
Codificare plăcuță amovibilăDX18-3
NOI
Număr de posibilități de utilizare90
OAL
Cantitate rezerve de reascuțire120mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4014-12-20-L-DX-INCH-P
WF
Lățime funcțională14,7mm
WFCIRP
Width to cutting item reference point14,7mm
WT
Masă (greutate)0,188kg
XYWD
xyw plane distance-120mm
XZWD
xzw plane distance15,875mm

Descriere

Sculă cu coadă – canelare radială G4014…-P • Strângere laterală cu șurub • Răcire de precizie • inch • Coadă cu secțiune pătrată • Stânga • DX18 • s=3mm • Tmax=18mm

Descriere unealtă

Strângere cu șurub lateral pentru schimbarea simplă a plăcuțelor
Metodă nouă de fixare: Forță de strângere mai mare cu 30% comparativ cu sculele convenționale de pe piață
Închidere inovatoare pe formă pe suprafața de așezare a plăcuței
Sculă de canelare și debitare G4014-P / DX18 cu răcire de precizie și SmartLock

Domenii de utilizare

Strunguri CNC și multiax cu o presiune de până la 150 de bari a lichidului de răcire
Canelare și debitare de-a lungul sau contra arborelui principal la diametre de până la 35 mm pentru utilizare flexibilă

Avantajele Dvs.

Reducere de 70% a timpului de schimbare a sculei datorită schimbării simple a plăcuțelor la mașină
Parametri de așchiere și durabilitate crescute datorită noului tip de fixare a plăcuțelor
Fiabil datorită designului inovator cu strângere pe formă (fără montare greșită a plăcuței amovibile, în special în cazul lățimilor de canelare mici)

DenumireDescriereValoareUnitate
bLățimea cozii0,625inch
sLățimea plăcuței așchietoare3
D<sub>max</sub>Diametru maxim de penetrare1,378inch
h = h<sub>1</sub>Înălțimea cozii0,625inch
h<sub>4</sub>Înălțimea cozii0,161inch
l<sub>1</sub>Lungimea totală4,724inch
l<sub>4</sub>Lungimea maximă în consolă1,181inch
CodificareCodificare sculăG4014.10L-3T17DX18-P
TipPlăcuțe amovibile posibileDX18-3E3 ..; DX18-3F3 ..
s<sub>1</sub>Lățimea corpului0,094inch
f<sub>1</sub>Lățimea funcțională0,579inch
