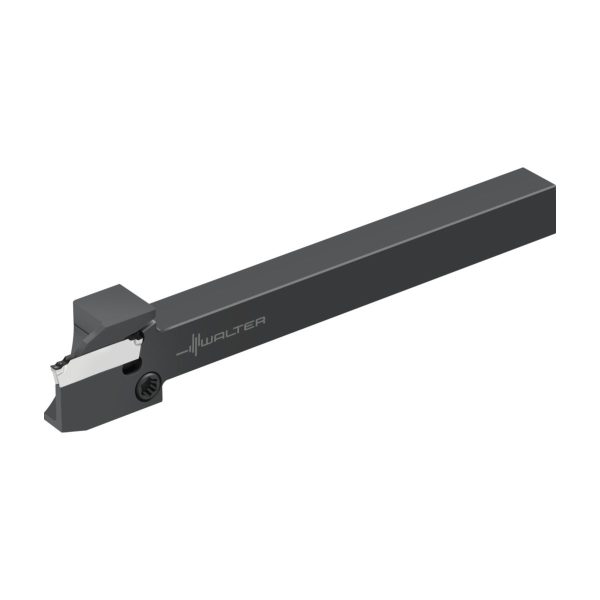

Sculă cu coadă – canelare radială – G4014-1616R-1.5T12DX18

Sculă cu coadă – canelare radială G4014.08R-1.5T12DX18-G4014.08R-1.5T12DX18-0995572935 Sculă cu coadă – canelare radială – G4014-1212R-1.5T12DX18

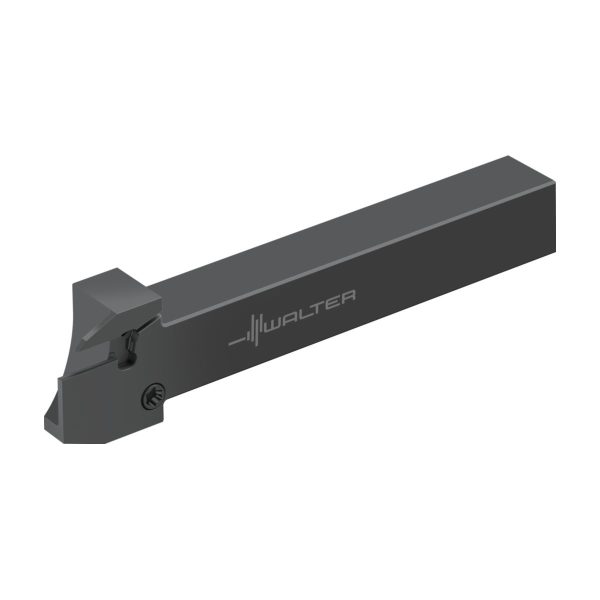

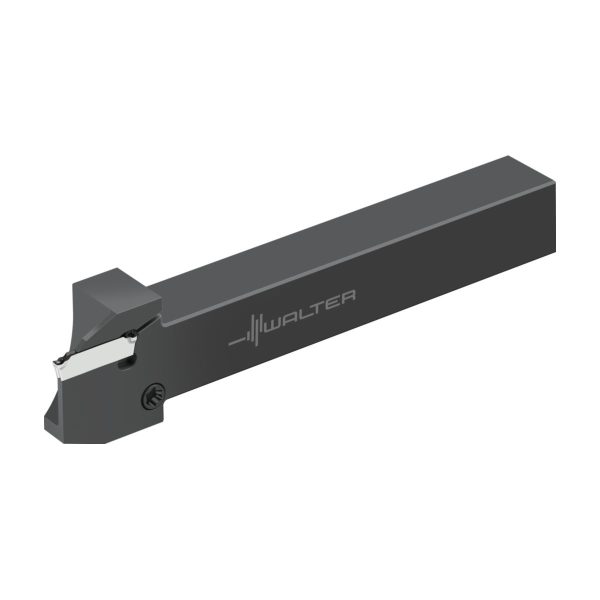

Sculă cu coadă – canelare radială G4014.08R-1.5T12DX18-G4014.08R-1.5T12DX18-0995572935 Sculă cu coadă – canelare radială – G4014-1616R-2T12DX18

883,25 lei fără TVA - 1.068,73 lei cu TVA

Numărul articolului: 7796046Familie produs: G4014 SKU: G4014-1616R-1.5T12DX18 UPC: 0995531935 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,269 kg
Dimensiuni 130 × 35 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghiul de atac

Lăţime funcţională

Tipul de unghi de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G4014
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare15,4mm
A2
Lățime funcțională15,4mm
A3
Lungime funcțională120mm
A4
Înălțime de funcționare25mm
A72
Diametru axial de canelare, maxim25mm
A8
Adâncime de așchiere12mm
B3
Lungime în consolă120mm
B5
Cantitate rezerve de reascuțire120mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1616
C4
Înălțimea cozii16mm
C5
Lățimea cozii16mm
D7
Masă (greutate)0,232kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG4014-1616R-1.5T12DX18
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX181500***EX**
J42
Codificare plăcuță amovibilăDX18-15
J6
Codare loc de separare pe partea mașiniiVKT01A1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
LPR
Lungime în consolă120mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii16mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A1616$$$$
CDX
Adâncime de așchiere12mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1616
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii16mm
HAND
Sensul de așchiereR
HBH
Head bottom offset height4mm
HF
Înălțime de funcționare16mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX181500***EX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională120mm
LFCIRP
Functional length to cutting item reference point120
LPR
Lungime în consolă120mm
MIID
Codificare plăcuță amovibilăDX18-15
NOI
Număr de posibilități de utilizare76
OAL
Cantitate rezerve de reascuțire120mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4014-10-16-R-DX
WF
Lățime funcțională15,4mm
WFCIRP
Width to cutting item reference point15,4mm
WT
Masă (greutate)0,232kg
XYWD
xyw plane distance-120mm
XZWD
xzw plane distance16mm

Descriere

Sculă cu coadă – canelare radială G4014 • Strângere laterală cu șurub • metric • Coadă cu secțiune pătrată • Dreapta • DX18 • s=2mm • Tmax=12mm

Descriere unealtă

G4014 – sculă inovatoare de canelare și debitare cu SmartLock
Strângere cu șurub lateral pentru schimbarea simplă a plăcuțelor
Metodă nouă de fixare: Forță de strângere mai mare cu 30% comparativ cu sculele convenționale de pe piață
Închidere inovatoare pe formă pe suprafața de așezare a plăcuței

Domenii de utilizare

Strunguri CNC și multiax cu o presiune de până la 150 de bari a lichidului de răcire
Canelare și debitare de-a lungul sau contra arborelui principal la diametre de până la 35 mm pentru utilizare flexibilă

Avantajele Dvs.

Fiabil datorită designului cu închidere pe formă, patentată (fără montare greșită a plăcuței amovibile, în special în cazul lățimilor de canelare mici)
Reducere de 70% a timpului de schimbare a sculei datorită schimbării simple a plăcuțelor la mașină
Parametri de așchiere și durabilitate crescute datorită noului tip de fixare a plăcuțelor

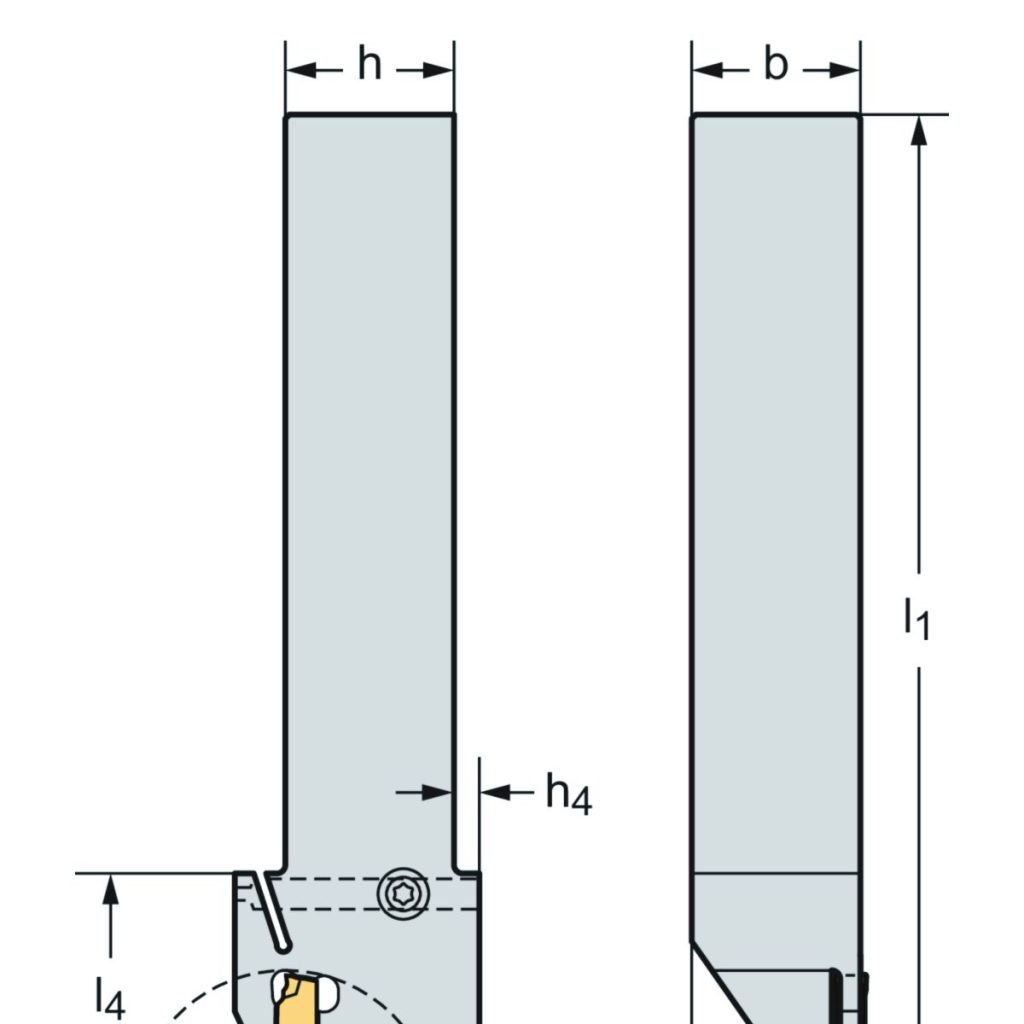

DenumireDescriereValoareUnitate
bLățimea cozii16mm
sLățimea plăcuței așchietoare1.5
D<sub>max</sub>Diametru maxim de penetrare25mm
h = h<sub>1</sub>Înălțimea cozii16mm
h<sub>4</sub>Înălțimea cozii4mm
l<sub>1</sub>Lungimea totală120mm
l<sub>4</sub>Lungimea maximă în consolă24mm
CodificareCodificare sculăG4014-1616R-1.5T12DX18
TipPlăcuțe amovibile posibileDX18-1E1.5 ..
s<sub>1</sub>Lățimea corpului1,2mm
f<sub>1</sub>Lățimea funcțională15,4mm
