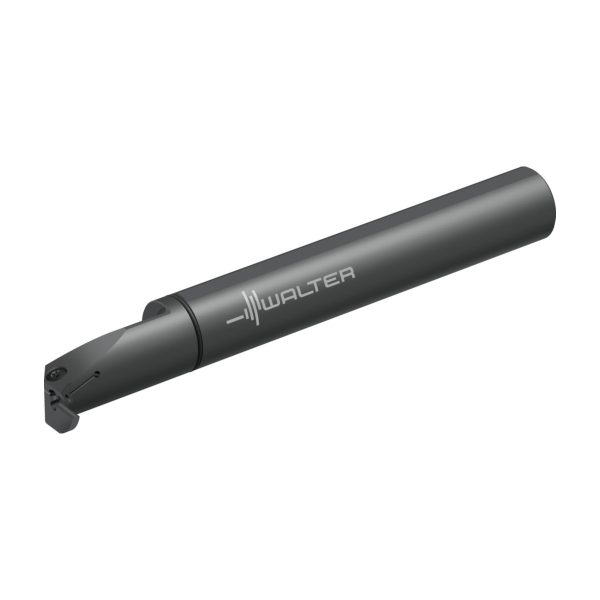

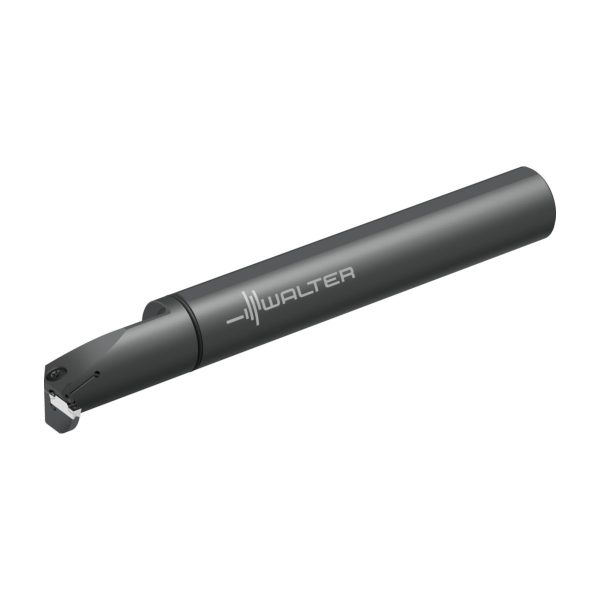

Bară pentru strunjire interioară – canelare interioară – G4221.20SR-3T10-DX18-P

Bară pentru strunjire interioară – canelare interioară G4221.20SR-3T10-DX18-P-G4221.20SR-3T10-DX18-P-0685248936 Bară pentru strunjire interioară – canelare interioară – G4221.16RR-2T08-DX18-P
Cap interschimbabil – canelare interioară G4221-Q50L-4T21DX18-P-G4221-Q50L-4T21DX18-P-0667354936 Cap interschimbabil – canelare interioară – G4221-Q32L-3T12DX18-P

2.301,79 lei fără TVA - 2.785,17 lei cu TVA

Numărul articolului: 8120955Familie produs: G4221 SKU: G4221.20SR-3T10-DX18-P UPC: 0685248936 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,508 kg
Dimensiuni 260 × 70 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lăţime funcţională

Unghi de înclinare

Lățimea plăcuței, dime_A12

Tipul de unghi de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G4221-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare3mm
A12
Lățimea plăcuței, dimensiune nominală3mm
A2
Lățime funcțională26,5mm
A4
Înălțime de funcționare31,75mm
A6
Diametrul minim al găurii31,75mm
A8
Adâncime de așchiere10mm
B3
Lungime în consolă250,25mm
B5
Cantitate rezerve de reascuțire250,25mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii11
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1250
C3
Diametru de prindere, pe partea mașinii31,75mm
C4
Înălțimea cozii31,1mm
D7
Masă (greutate)1,314kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacS
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG4221.20SR-3T10-DX18-P
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX183000***FX**
J42
Codificare plăcuță amovibilăDX18-3
J6
Codare loc de separare pe partea mașiniiZYL11S1250$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEI
LPR
Lungime în consolă250,25mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL11S1250$$$$
CDX
Adâncime de așchiere10mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideS
CW
Lungimea muchiei așchietoare3mm
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii1250
DMIN
Diametrul minim al găurii31,75mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii31,1mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX183000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point248,75
LPR
Lungime în consolă250,25mm
MIID
Codificare plăcuță amovibilăDX18-3
NOI
Număr de posibilități de utilizare90
OAL
Cantitate rezerve de reascuțire250,25mm
PHI
Phi0°
RHO
Rho90°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4221-12-20-R-DX-INCH-P
WF
Lățime funcțională26,5mm
WFCIRP
Width to cutting item reference point26,5mm
WT
Masă (greutate)1,314kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance-26,5mm

Descriere

Bară pentru strunjire interioară – canelare interioară G4221…-P • Fixare cu șuruburi • Răcire de precizie • inch • coadă cilindrică cu aplatizare • Dreapta • DX18 • s=3mm • Tmax=10mm

Descriere unealtă

Sistem de canelare Walter Cut G4221-P / DX18
Răcire de precizie prin brida de strângere
Orificiu de răcire axial, cu posibilitate de închidere, pentru prelucrarea găurilor înfundate
Etanșare flexibilă cu inel O, pentru transferul fără pierderi al lichidului de răcire

Avantajele Dvs.

Fiabilitate și costuri reduse datorită designului inovator cu strângere pe formă DX (fără mișcarea plăcuței amovibile)
Prelucrare sigură a găurilor înfundate datorită efectului de evacuare a așchiilor datorită orificiului de răcire axial inovator
Productivitate și durabilitate foarte ridicate datorită ruperii îmbunătățite a așchiilor (fără înțepenirea așchiilor)
Forță maximă de strângere datorită sistemului de prindere ingenios

DenumireDescriereValoareUnitate
T<sub>max</sub>Diametru maxim de penetrare0,394inch
sLățimea plăcuței așchietoare3
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>1,25inch
D<sub>min</sub>Diametrul minim al burghiului1,25inch
l<sub>21</sub>Lungimea funcțională9,793inch
l<sub>4</sub>Lungimea maximă în consolă2,333inch
CodificareCodificare sculăG4221.20SR-3T10-DX18-P
TipPlăcuțe amovibile posibileDX18-3E3 ..; DX18-3F3 ..
s<sub>1</sub>Lățimea corpului0,098inch
fLățimea funcțională1,043inch
