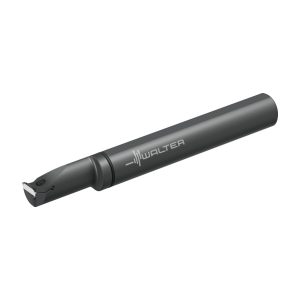

Bară pentru strunjire interioară – canelare interioară - G4221-25RL-3T08-DX18-P - imagine 3

Bară pentru strunjire interioară – canelare interioară – G4221-25RL-3T08-DX18-P

Bară pentru strunjire interioară – canelare interioară G4221-32SL-4T10-DX18-P-G4221-32SL-4T10-DX18-P-0685223936 Bară pentru strunjire interioară – canelare interioară – G4221-25RL-2T08-DX18-P
Bară pentru strunjire interioară – canelare interioară G4221-32SL-4T10-DX18-P-G4221-32SL-4T10-DX18-P-0685223936 Bară pentru strunjire interioară – canelare interioară – G4221-32SL-3T10-DX18-P

1.932,43 lei fără TVA - 2.338,24 lei cu TVA

Numărul articolului: 8120946Familie produs: G4221 SKU: G4221-25RL-3T08-DX18-P UPC: 0685219936 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,784 kg
Dimensiuni 235 × 50 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lăţime funcţională

Unghi de înclinare

Lățimea plăcuței, dime_A12

Tipul de unghi de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G4221-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare3mm
A12
Lățimea plăcuței, dimensiune nominală3mm
A2
Lățime funcțională21,1mm
A4
Înălțime de funcționare25mm
A6
Diametrul minim al găurii25mm
A8
Adâncime de așchiere8mm
B3
Lungime în consolă200,25mm
B5
Cantitate rezerve de reascuțire200,25mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii11
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C4
Înălțimea cozii24,25mm
D7
Masă (greutate)0,635kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacS
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolG4221-25RL-3T08-DX18-P
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX183000***FX**
J42
Codificare plăcuță amovibilăDX18-3
J6
Codare loc de separare pe partea mașiniiZYL11G2500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEI
LPR
Lungime în consolă200,25mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL11G2500$$$$
CDX
Adâncime de așchiere8mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare3mm
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii250
DMIN
Diametrul minim al găurii25mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii24,25mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX183000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point198,75
LPR
Lungime în consolă200,25mm
LS
Lungime coadă56mm
MIID
Codificare plăcuță amovibilăDX18-3
NOI
Număr de posibilități de utilizare90
OAL
Cantitate rezerve de reascuțire200,25mm
PHI
Phi0°
RHO
Rho-90°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4221-20-32-L-DX-P
WF
Lățime funcțională21,1mm
WFCIRP
Width to cutting item reference point21,1mm
WT
Masă (greutate)0,635kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance21,1mm

Descriere

Bară pentru strunjire interioară – canelare interioară G4221…-P • Fixare cu șuruburi • Răcire de precizie • metric • coadă cilindrică cu aplatizare • Stânga • DX18 • s=3mm • Tmax=8mm

Descriere unealtă

Sistem de canelare Walter Cut G4221-P / DX18
Răcire de precizie prin brida de strângere
Orificiu de răcire axial, cu posibilitate de închidere, pentru prelucrarea găurilor înfundate
Etanșare flexibilă cu inel O, pentru transferul fără pierderi al lichidului de răcire

Avantajele Dvs.

Fiabilitate și costuri reduse datorită designului inovator cu strângere pe formă DX (fără mișcarea plăcuței amovibile)
Prelucrare sigură a găurilor înfundate datorită efectului de evacuare a așchiilor datorită orificiului de răcire axial inovator
Productivitate și durabilitate foarte ridicate datorită ruperii îmbunătățite a așchiilor (fără înțepenirea așchiilor)
Forță maximă de strângere datorită sistemului de prindere ingenios

DenumireDescriereValoareUnitate
T<sub>max</sub>Diametru maxim de penetrare8mm
sLățimea plăcuței așchietoare3
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>25mm
D<sub>min</sub>Diametrul minim al burghiului25mm
l<sub>21</sub>Lungimea funcțională198,8mm
l<sub>4</sub>Lungimea maximă în consolă46,3mm
CodificareCodificare sculăG4221-25RL-3T08-DX18-P
TipPlăcuțe amovibile posibileDX18-3E3 ..; DX18-3F3 ..
s<sub>1</sub>Lățimea corpului2,5mm
fLățimea funcțională21,1mm
