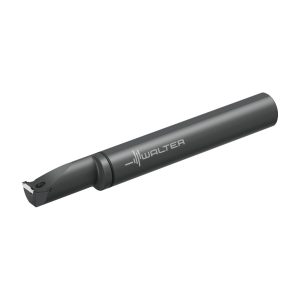

Bară pentru strunjire interioară – canelare interioară – G4221-32SL-4T10-DX18-P

Bară pentru strunjire interioară – canelare interioară G4221-32SL-4T10-DX18-P-G4221-32SL-4T10-DX18-P-0685223936 Bară pentru strunjire interioară – canelare interioară – G4221-32SL-3T10-DX18-P
Bară pentru strunjire interioară – canelare interioară G4221.20SR-3T10-DX18-P-G4221.20SR-3T10-DX18-P-0685248936 Bară pentru strunjire interioară – canelare interioară – G4221.20SR-4T10-DX18-P

2.301,79 lei fără TVA - 2.785,17 lei cu TVA

Numărul articolului: 8120950Familie produs: G4221 SKU: G4221-32SL-4T10-DX18-P UPC: 0685223936 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,544 kg
Dimensiuni 258 × 76 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lăţime funcţională

Unghi de înclinare

Lățimea plăcuței, dime_A12

Unghiul de atac

Tip unealtă

group_name_2

Canelare
group_name_7

G4221-P
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare4mm
A12
Lățimea plăcuței, dimensiune nominală4mm
A2
Lățime funcțională26,6mm
A3
Lungime funcțională0mm
A4
Înălțime de funcționare0mm
A6
Diametrul minim al găurii32mm
A8
Adâncime de așchiere10mm
B3
Lungime în consolă250,3mm
B5
Cantitate rezerve de reascuțire250,3mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C4
Înălțimea cozii31,25mm
D7
Masă (greutate)1,422kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacS
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX184000***EX**
J42
Codificare plăcuță amovibilăDX18-4
J6
Codare loc de separare pe partea mașiniiZYL11G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEI
LPR
Lungime în consolă250,3mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire250,3mm
Cantitate rezerve de reascuțire
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL11G3200$$$$
CDX
Adâncime de așchiere10mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare4mm
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii320
DMIN
Diametrul minim al găurii32mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii31,25mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăWR$$DX184000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională248,3mm
LFCIRP
Functional length to cutting item reference point248,3
LPR
Lungime în consolă250,3mm
LS
Lungime coadă60mm
MIID
Codificare plăcuță amovibilăDX18-4
NOI
Număr de posibilități de utilizare100
OAL
Cantitate rezerve de reascuțire250,3mm
PHI
Phi0°
RHO
Rho-90°
RMPX
Unghi de plonjare, max.90°
TSYC
Identificator imagineG4221-20-32-L-DX-P
WF
Lățime funcțională26,6mm
WFCIRP
Width to cutting item reference point26,6mm
WT
Masă (greutate)1,422kg
XYWD
xyw plane distance-248,3mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance26,6mm

Descriere

Bară pentru strunjire interioară – canelare interioară G4221…-P • Fixare cu șuruburi • Răcire de precizie • metric • coadă cilindrică cu aplatizare • Stânga • DX18 • s=4mm • Tmax=10mm

Descriere unealtă

Sistem de canelare Walter Cut G4221-P / DX18
Răcire de precizie prin brida de strângere
Orificiu de răcire axial, cu posibilitate de închidere, pentru prelucrarea găurilor înfundate
Etanșare flexibilă cu inel O, pentru transferul fără pierderi al lichidului de răcire

Avantajele Dvs.

Fiabilitate și costuri reduse datorită designului inovator cu strângere pe formă DX (fără mișcarea plăcuței amovibile)
Prelucrare sigură a găurilor înfundate datorită efectului de evacuare a așchiilor datorită orificiului de răcire axial inovator
Productivitate și durabilitate foarte ridicate datorită ruperii îmbunătățite a așchiilor (fără înțepenirea așchiilor)
Forță maximă de strângere datorită sistemului de prindere ingenios

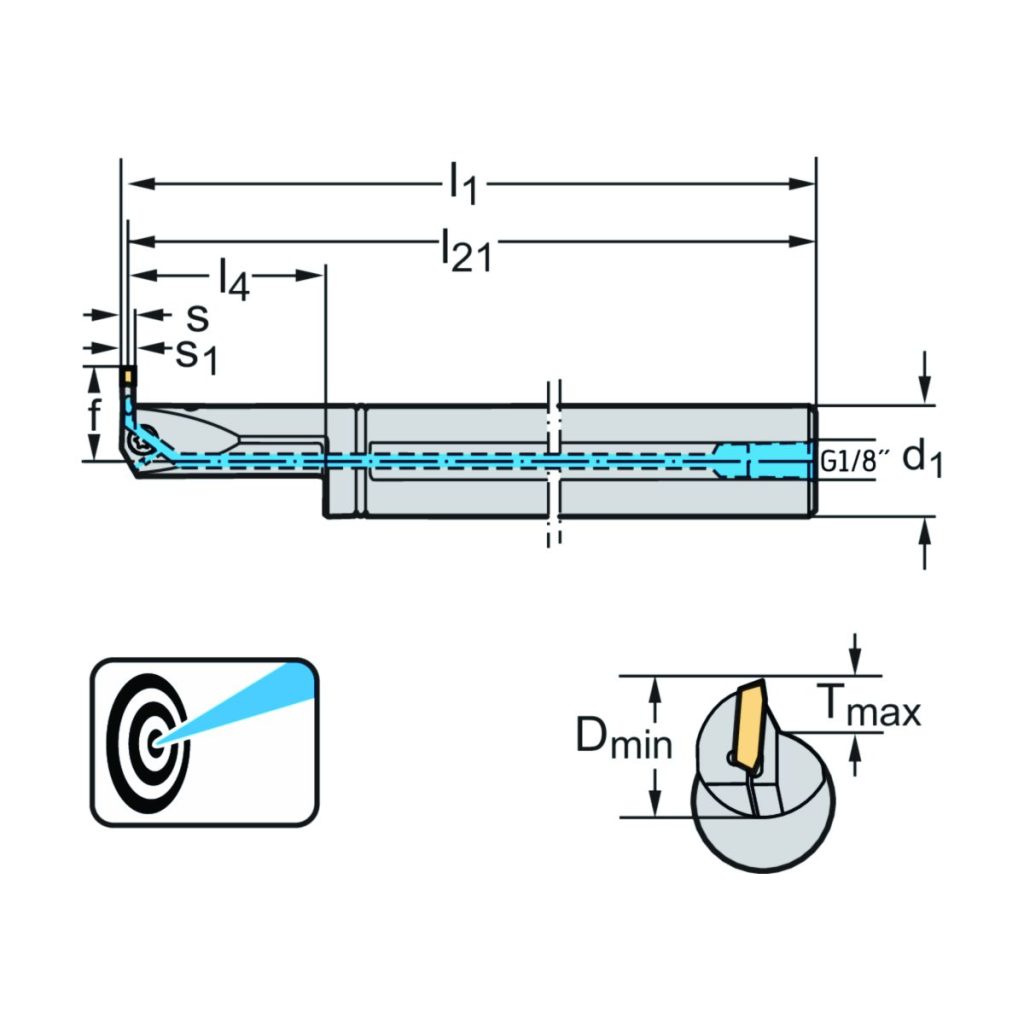

DenumireDescriereValoareUnitate
T<sub>max</sub>Diametru maxim de penetrare10mm
sLățimea plăcuței așchietoare4
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>32mm
D<sub>min</sub>Diametrul minim al burghiului32mm
l<sub>21</sub>Lungimea funcțională248,3mm
l<sub>4</sub>Lungimea maximă în consolă59,3mm
CodificareCodificare sculăG4221-32SL-4T10-DX18-P
TipPlăcuțe amovibile posibileDX18-4E4 ..; DX18-4F4 ..
s<sub>1</sub>Lățimea corpului3,4mm
fLățimea funcțională26,6mm
