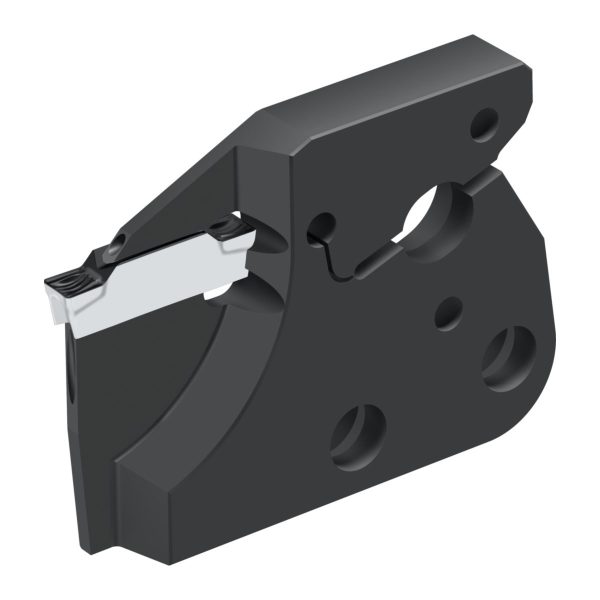

Modul de canelare – canelare radială - G4635-33L-2.5T16DX18-P - imagine 2

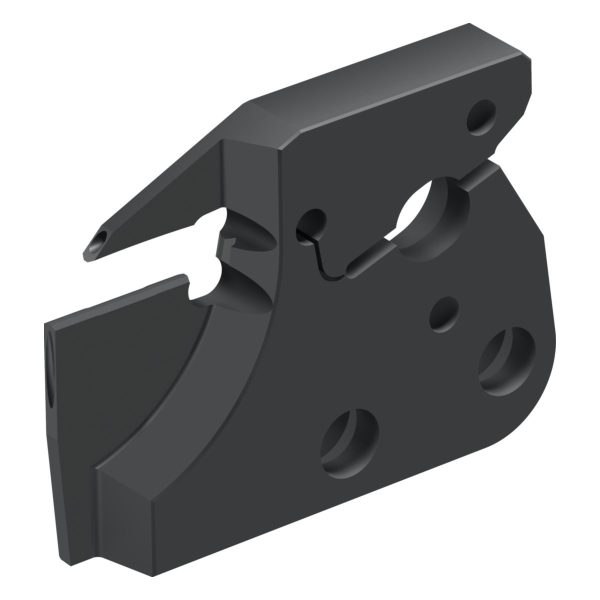

Modul de canelare – canelare radială – G4635-33L-2.5T16DX18-P

Modul de canelare – canelare radială G4635-33L-2.5T16DX18-P-G4635-33L-2.5T16DX18-P-4063464128280 Modul de canelare – canelare radială – G4635-33L-2T16DX18-P
Cap interschimbabil - canelare și caneluri circlip WE09-G14-300R00 WSM13X-WE09-G14-300R00 WSM13X-4063466434570 Cap interschimbabil – canelare și caneluri circlip – WE07-G12-200R00 WSM23X

968,89 lei fără TVA - 1.172,36 lei cu TVA

Numărul articolului: 8345250Familie produs: G4635 SKU: G4635-33L-2.5T16DX18-P EAN: 4063464128280 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,048 kg
DenumireDescriereValoareUnitate
A18
Lățimea plăcuței, dimensiune nominală4,2mm
A2
Lățime funcțională4,2mm
A3
Lungime funcțională45,2mm
A4
Înălțime de funcționare16mm
A8
Adâncime de așchiere16mm
B5
Cantitate rezerve de reascuțire45,2mm
BLD
Identificator imagine4
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISO$$$$
C4
Înălțimea cozii33mm
C8
Lățimea cozii7,2mm
D7
Masă (greutate)0,048kg
E1
Unghiul de atac°°
E5
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F5
Tip de fixare plăcuță amovibilăC
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolG4635-33L-2.5T16DX18-P
J22
Codificare produs8221
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$DX182500***EX**
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
NSM
Număr standard caracteristicăDIN4000-175
DenumireDescriereValoareUnitate
WT
Masă (greutate)0,048kg

Descriere

Modul de canelare – canelare radială G4635-P • metric • Stânga • DX18 • Răcire de precizie

Descriere unealtă

Diametru maxim de debitare de 32 mm
Lățimea plăcuței: 2 și 2,5 mm
Pentru plăcuțe amovibile cu 2 muchii așchietoare DX18

Domenii de utilizare

Canelare și debitare radială pentru diametre de debitare de până la 32 mm
Utilizabil începând cu o presiune de la 10 bari până la maximum 80 de bari a lichidului de răcire

Avantajele Dvs.

Productivitate și durabilitate foarte ridicate datorită ruperii îmbunătățite a așchiilor (fără înțepenirea așchiilor)
Forță maximă de strângere datorită sistemului de prindere ingenios
Fiabil datorită designului inovator cu strângere pe formă (fără montare greșită a plăcuței amovibile, în special în cazul lățimilor de canelare mici)

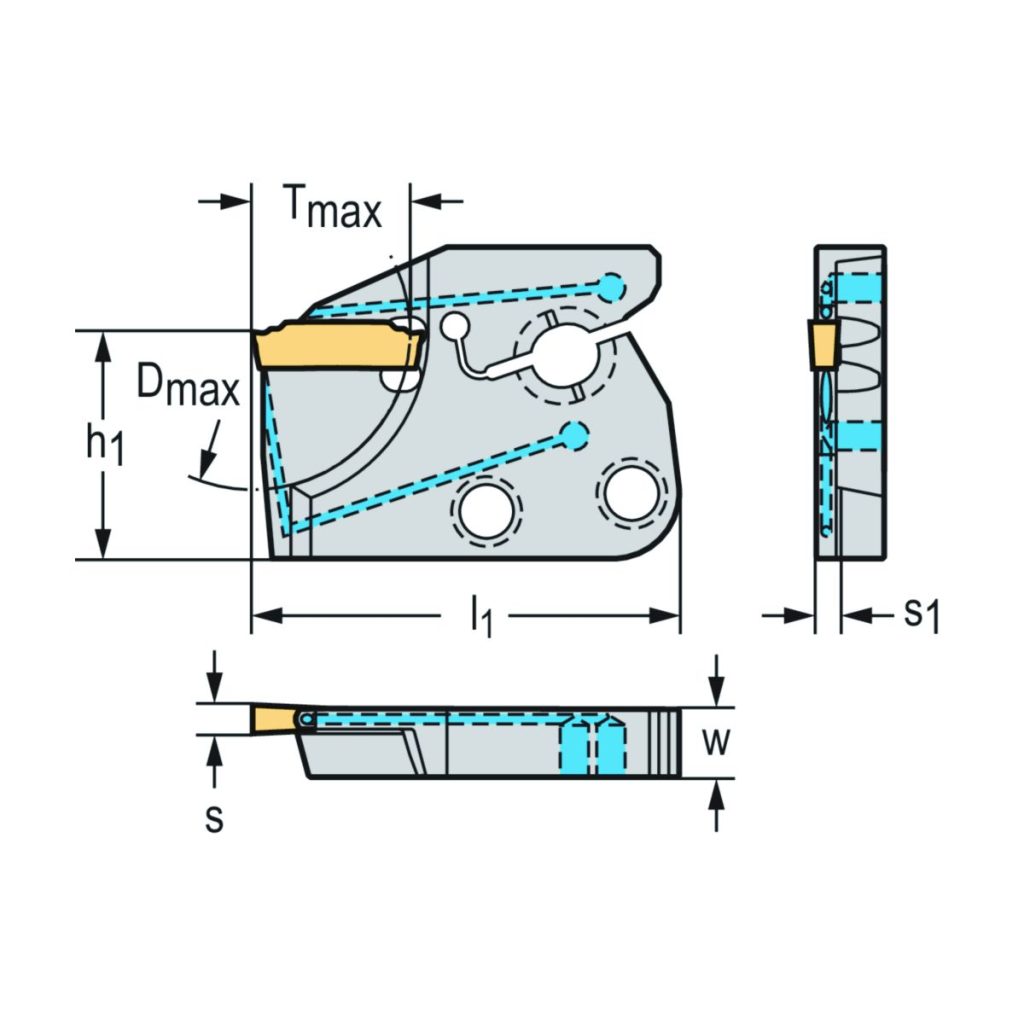

DenumireDescriereValoareUnitate
WLățimea cozii7,2mm
T<sub>max</sub>Adâncime maximă de așchiere16mm
sLățimea plăcuței așchietoare2.5
D<sub>max</sub>Diametru maxim de penetrare32mm
h<sub>1</sub>înălțimea centrul24mm
l<sub>1</sub>Lungimea totală45mm
CodificareCodificare sculăG4635-33L-2.5T16DX18-P
TipPlăcuțe amovibile posibileDX18-2E2.5 ..
Mărime modulMărime modulE33
s<sub>1</sub>Lățimea corpului2,1mm
