Sculă cu coadă – canelare radială – G5011-2525R-3T12GD26

Sculă cu coadă – canelare radială G5011-2525R-5T12GD26BOW-G5011-2525R-5T12GD26BOW-4063467330857 Sculă cu coadă – canelare radială – G5011-2020R-6T21GD26
Sculă cu coadă – canelare radială G5011-2525R-5T12GD26BOW-G5011-2525R-5T12GD26BOW-4063467330857 Sculă cu coadă – canelare radială – G5011-2525R-4T21GD26

984,95 lei fără TVA - 1.191,79 lei cu TVA

Numărul articolului: 8543695Familie produs: G5011 SKU: G5011-2525R-3T12GD26 EAN: 4063465912444 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,695 kg
Dimensiuni 150 × 45 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Unghi de înclinare

Lăţime funcţională

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

G5011
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare23,8mm
A2
Lățime funcțională23,8mm
A3
Lungime funcțională145mm
A4
Înălțime de funcționare12mm
A8
Adâncime de așchiere12mm
B3
Lungime în consolă145mm
B5
Cantitate rezerve de reascuțire145mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C4
Mărime adaptor, pe partea mașinii2525
C4
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,655kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacE
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolG5011-2525R-3T12GD26
J22
Codificare produs8351
J41
Codare loc de separare plăcuță amovibilăWR$$GD2630007**FX**
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEA
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
CDX
Adâncime de așchiere12mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii2525
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GD2630007**FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională145mm
LFCIRP
Functional length to cutting item reference point145
LPR
Lungime în consolă145mm
NOI
Număr de posibilități de utilizare90
OAL
Cantitate rezerve de reascuțire145mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.45°
TQ
Torque5Nm
TSYC
Identificator imagineG5011-20-32-R-GD
WF
Lățime funcțională23,8mm
WFCIRP
Width to cutting item reference point23,8mm
WT
Masă (greutate)0,655kg
XYWD
xyw plane distance-145mm
XZWD
xzw plane distance25mm

Descriere

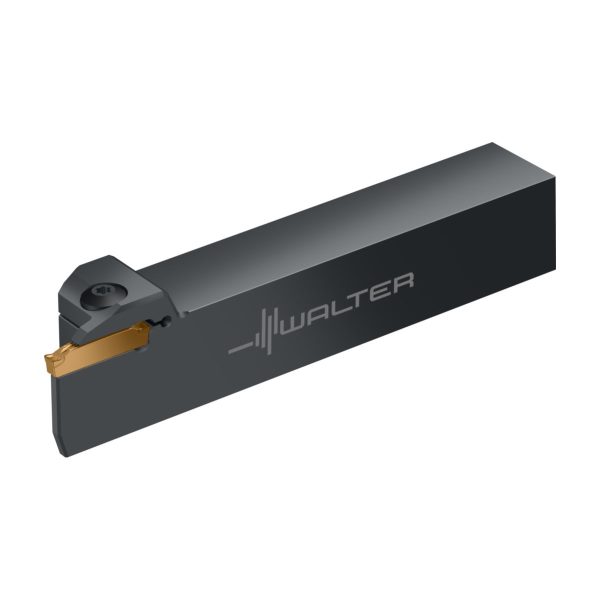

Sculă cu coadă – canelare radială G5011 • Fixare cu șuruburi • metric • Coadă cu secțiune pătrată • Dreapta • GD26 • s=3mm • Tmax=12mm

Descriere unealtă

Şurub de strângere accesibil de sus și de jos
Pentru plăcuțe de canelare GD26 cu caneluri profilate duble
Pentru canelare, debitare și strunjire longitudinală

Domenii de utilizare

Prima opțiune pentru toate operațiunile de canelare/strunjire de canelare
Canelare radială și debitare, strunjire și strunjire de copiere până la 26 mm adâncime de canelare
Utilizare universală pe strunguri de toate tipurile

Avantajele Dvs.

Parametrii de așchiere crescuți datorită noului profil cu caneluri și răcirii de precizie
Stabilitate crescută și fiabilitate a procesului datorită profilului cu caneluri Groov·tec™ GD
Manevrare simplă a sculei, chiar și în poziție inversată
Cea mai bună evacuare a așchiilor datorită înălțimii reduse a capului

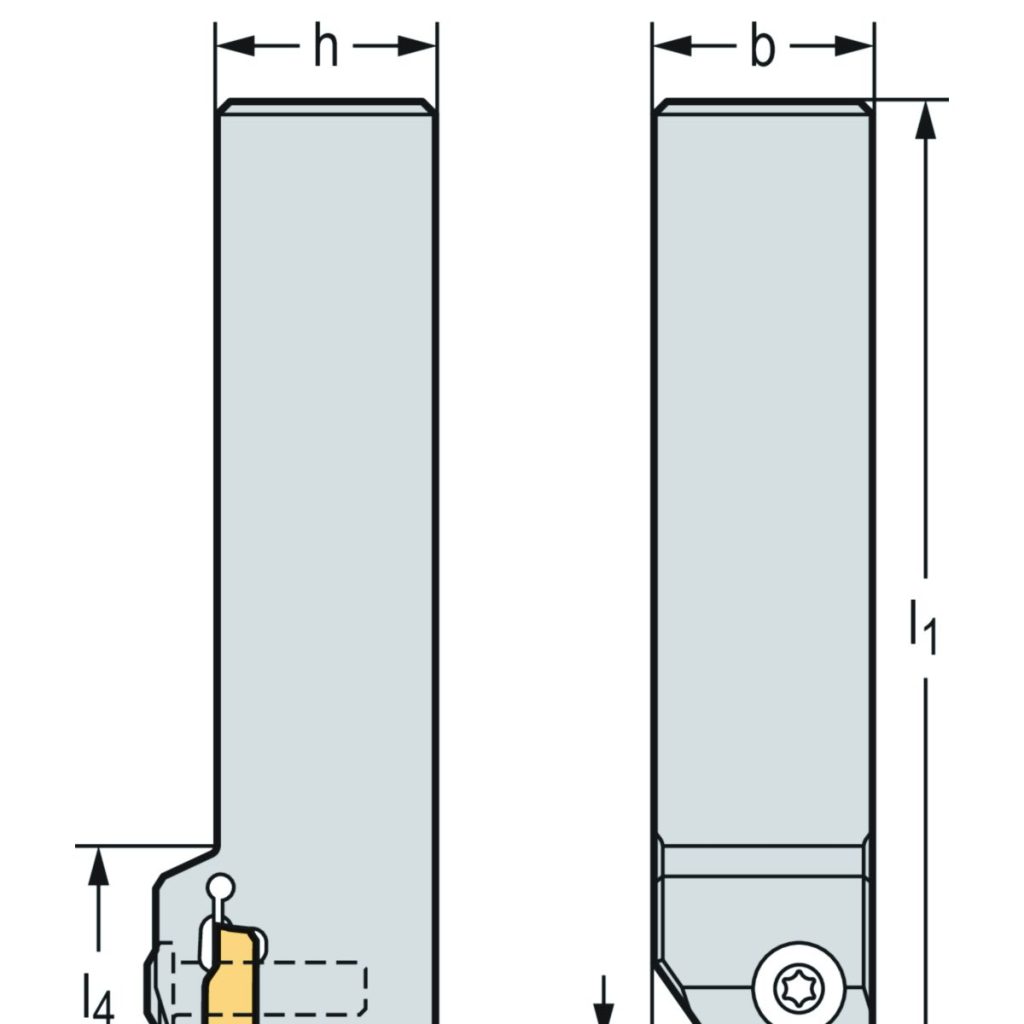

DenumireDescriereValoareUnitate
bLățimea cozii25mm
T<sub>max</sub>Adâncime maximă de așchiere12mm
sLățimea plăcuței așchietoare3
h = h<sub>1</sub>Înălțimea cozii25mm
l<sub>1</sub>Lungimea totală145mm
l<sub>4</sub>Lungimea maximă în consolă35mm
CodificareCodificare sculăG5011-2525R-3T12GD26
TipPlăcuțe amovibile posibileGD26-3 ..
s<sub>1</sub>Lățimea corpului2,4mm
f<sub>1</sub>Lățimea funcțională23,8mm
