- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| s | Lățime de așchiere | 6,3 | mm |
| l | Lungimea muchiei așchietoare | 24,6 | mm |
| Codificare | Denumire | GX24-3E6.30N WMG40 |
Descriere

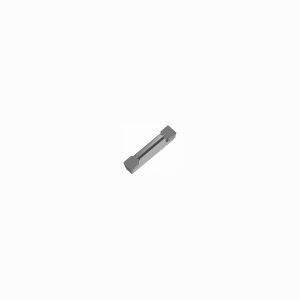

Semifabricate pentru forme speciale GX …-.X..N • Neutru • WMG40 • s=6,3mm
Informații suplimentare
| Greutate | 0,082 kg |
|---|---|
| Dimensiuni | 138 × 14 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | 6,3 | mm |
A2 | Lățimea plăcuței, dimensiune nominală | 6,3 | mm |
A8 | Adâncime profil | 22 | mm |
BLD | Identificator imagine | 0,008 | |
D75 | Masă (greutate) | 0,008 | kg |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | N | |
E9 | Spărgător de așchii, denumirea producătorului | .X..N | |
F2 | Număr de muchii așchietoare | 2 | |
G1 | Lungime plăcuțe amovibile | 24,6 | mm |
G5 | Tip de fixare | 7 | |
H11 | Codificare standard sort, utilizare principală | ||
H5 | Denumire sort de la producător | WMG40 | |
H5 | Acoperire/suprafață | unbeschichtet | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | GX24-3E6.30N WMG40 | |
J22 | Codificare produs | 565 | |
J3 | Siglă companie | W | |
J8 | Procedee de prelucrare | DSS | |
NSM | Număr standard caracteristică | DIN4000-77 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CBMD | Spărgător de așchii, denumirea producătorului | .X..N | |
CDX | Adâncime de așchiere | 22 | mm |
CEDC | Număr de muchii așchietoare | 2 | |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | unbeschichtet | |
CW | Lățimea plăcuței, dimensiune nominală | 6,3 | mm |
DAXN | Diametru axial de canelare, minim | 0 | mm |
GRADE | Denumire sort de la producător | WMG40 | |
GRDPRIO | Codificare standard sort, utilizare principală | ||
HAND | Execuție plăcuță așchietoare | N | |
INSL | Lungime plăcuțe amovibile | 24,6 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
PFS | Formă profil | 1 | |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | GX-ROHLING | |
WT | Masă (greutate) | 0,008 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
