canelare axială – plăcuțe amovibile GX24-3F500R04-AF5 WSM33S-GX24-3F500R04-AF5 WSM33S-4063464289431
canelare axială – plăcuțe amovibile GX24-3F500R04-AF5 WSM33S-GX24-3F500R04-AF5 WSM33S-4063464289431
canelare axială – plăcuțe amovibile - GX24-3F500R04-AF5 WSM33S - imagine 2

canelare axială – plăcuțe amovibile – GX24-3F500R04-AF5 WSM33S

canelare axială – plăcuțe amovibile GX24-3F500L04-AF5 WSM33S-GX24-3F500L04-AF5 WSM33S-4063464289462 canelare axială – plăcuțe amovibile – GX24-3F500L04-AF5 WSM33S
Canelare și strunjire de copiere – plăcuțe amovibile DX18-4E400N20-RF7 WSM23G-DX18-4E400N20-RF7 WSM23G-4063466028977 Canelare și strunjire de canelare – plăcuțe amovibile – DX18-2E225N01-UF8 WSM23S

193,78 lei fără TVA - 234,47 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8211140Familie produs: P9GX SKU: GX24-3F500R04-AF5 WSM33S EAN: 4063464289431 Categorii: , , , Brand:

Preturile sunt fără TVA

Bucăți/set
10
Preț/bucată RON
193,78 lei
Preț/set RON
1.937,80 lei
Preț/bucată EUR
36,20 €
Preț/set EUR
362,00 €
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,030 kg
Dimensiuni 138 × 14 mm
Domeniu de utilizare

Formă profil

Adâncime profil

22 mm
Rază la colț stânga

Lățimea plăcuței, dimensiune nominală

Tip unealtă

group_name_2

Canelare
group_name_7

canelare axială – plăcuţe amovibile GX
DenumireDescriereValoareUnitate
A1
Formă profil5mm
A2
Lățimea plăcuței, dimensiune nominală5mm
A8
Adâncime profil22mm
BLD
Identificator imagine0,4
C5
Rază la colț dreapta0,4mm
C6
Rază la colț stânga0,4mm
D75
Masă (greutate)0,002kg
E1
Unghi de așezare normal, muchie principală10°
E41
Varianta de execuție a muchiei așchietoareE
E6
Spărgător de așchii1
E7
Execuție plăcuță așchietoareR
E9
Spărgător de așchii, denumirea producătorului
G1
Număr de muchii așchietoare1
G1
Lungime plăcuțe amovibile24mm
G2
Lățimea plăcuței așchietoare4mm
G4
Grosimea plăcuței așchietoare5,25mm
G5
Tip de fixare7
G7
Înălțime muchie așchietoare4,36mm
H11
Codificare standard sort, utilizare principală-
H3
Denumire sort de la producătorWSM33S
H5
Acoperire/suprafațăTiAlN+Al2O3+(Al)
H6
Varianta și numărul colțurilor muchiilor așchietoare din dotareS
J1
Standard-
J21
Număr articolGX24-3F500R04-AF5 WSM33S
J22
Codificare produs8191
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiWR$$GX2430007$$FX$$
J8
Procedee de prelucrareDSS
DenumireDescriereValoareUnitate
AN
Unghi de așezare normal, muchie principală10°
CBMD
Spărgător de așchii, denumirea producătoruluiAF5
CDX
Adâncime de așchiere22mm
CECC
Varianta de execuție a muchiei așchietoareE
CEDC
Număr de muchii așchietoare1
CNC
Corner count1
COATING
Acoperire/suprafațăTiAlN+Al2O3+(Al)
CW
Lățimea plăcuței, dimensiune nominală5mm
DAXN
Diametru axial de canelare, minimmmmm
GRADE
Denumire sort de la producătorWSM33S
GRDPRIO
Codificare standard sort, utilizare principală-
HAND
Execuție plăcuță așchietoareR
IIC
Codare loc de separare plăcuță amovibilăWR$$GX2430007$$FX$$
INSL
Lungime plăcuțe amovibile24mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
PFS
Formă profil1
PHI
Phi0°
RE
Rază la colț0,4mm
REL
Rază la colț stânga0,4mm
RER
Rază la colț dreapta0,4mm
RHO
Rho0°
S
Înălțime muchie așchietoare4,36mm
S1
Grosimea plăcuței așchietoare5,25mm
TCE
Varianta și numărul colțurilor muchiilor așchietoare din dotareS
TSYC
Identificator imagineGX-F-R-AF5
WT
Masă (greutate)0,002kg
XYWD
xyw plane distance0mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

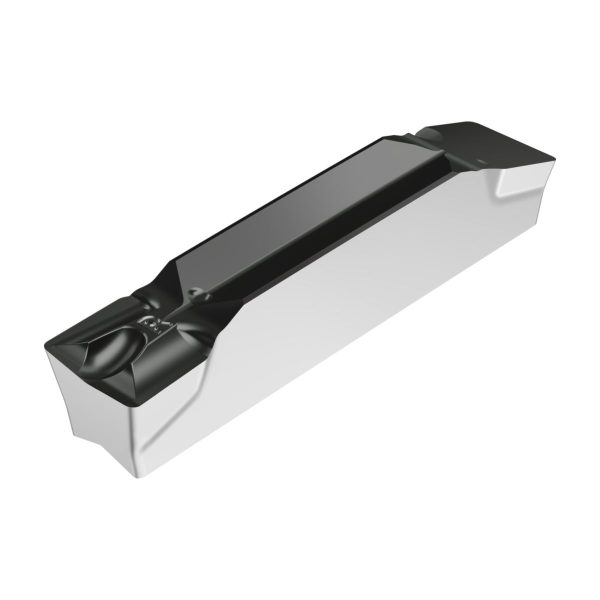

canelare axială – plăcuțe amovibile GX …-AF5 • Dreapta • WSM33S • Tiger·tec® Silver • s=5mm • r=0,4mm

Domenii de utilizare

Avansuri medii până la înalte
Noua geometrie AF5 specială pentru operațiunile de canelare axială și strunjire de canelare

Avantajele Dvs.

Rupere optimă a așchiilor în timpul canelării axiale datorită geometriei asimetrice a formatorului de așchii AF5

DenumireDescriereValoareUnitate
sLățime de așchiere5mm
fRata de avans0.15–0.30 mm
CodificareDenumireGX24-3F500R04-AF5 WSM33S
rRază0,4mm
S<sub>Tol</sub>Toleranță lățime plăcuță±0.05
l<sub>Tol</sub>Toleranță lungime±0.15
