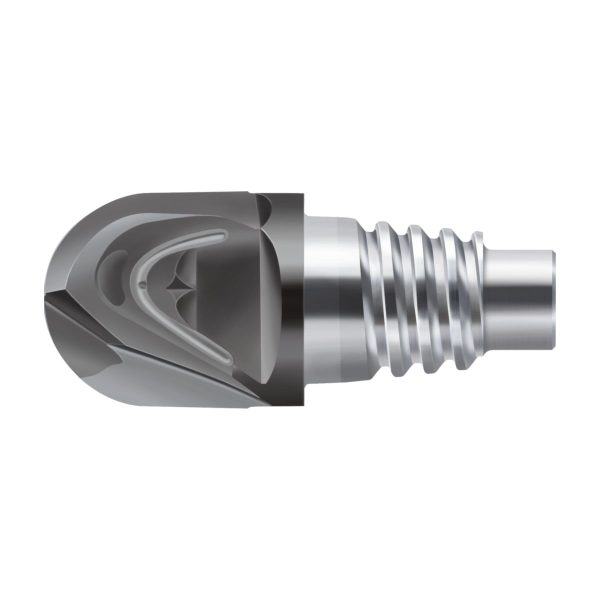

Freze de copiere din carbură metalică – H1E01118-E10-10
438,95 lei fără TVA - 531,13 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ● | ● |
Preturile sunt fără TVA
Bucăți/set
2
Preț/bucată RON
438,95 lei
Preț/set RON
877,90 lei
Preț/bucată EUR
82,00 €
Preț/set EUR
164,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,033 kg |
|---|---|
| Dimensiuni | 57 × 24 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Sensul de așchiere | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Freze de copiere din carbură metalică H1E01118 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 9,7 | mm |
A5 | Diametrul gâtului | 9,7 | mm |
B2 | Lungimea muchiei așchietoare, max. | 8 | mm |
B3 | Lungime în consolă | 11,8 | mm |
B4 | Lungime utilă | 11,8 | mm |
B5 | Cantitate rezerve de reascuțire | 23 | mm |
B6 | Lungime cap | 11,8 | mm |
B71 | Lungime funcțională | 11,8 | mm |
B9 | Lungime gât | 11,8 | |
BLD | Identificator imagine | 6 | |
C11 | Coadă, pe partea mașinii | SAC | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 100 | |
C3 | Diametru de prindere, pe partea mașinii | 9,7 | mm |
D6 | Turație, maximă | 999999 | 1/min |
D7 | Masă (greutate) | 0,011 | kg |
E2 | Unghi de degajare lateral | 10,5 | ° |
E3 | Unghi axial de așchiere | 1 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 2 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 2 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 10 | ° |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H4 | Execuția sculei | H | |
H5 | Acoperire/suprafață | TiAlN | |
J1 | Standard | PWZ-NORM | |
J21 | Număr articol | H1E01118-E10-10 | |
J22 | Codificare produs | 5425 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | SAC04A0100$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FFO | |
NSM | Procedee de prelucrare | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 8 | mm |
BD | Diametrul corpului | 9,7 | mm |
BMC | Execuția sculei | H | |
CCMS | Codare loc de separare pe partea mașinii | SAC04A0100$$$$ | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | TiAlN | |
CP | Coolant pressure | 0 | MPa |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | ||
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 100 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 10 | mm |
DN | Diametrul gâtului | 9,7 | mm |
FHA | Unghiul elicei | 10 | ° |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 10,5 | ° |
GAMP | Unghi axial de așchiere | 1 | ° |
GRADE | Denumire sort de la producător | TAX | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 11,8 | mm |
OAL | Cantitate rezerve de reascuțire | 23 | mm |
OHX | Lungime în consolă | 11,8 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 5 | mm |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 15 | ° |
RPMX | Turație, maximă | 999999 | 1/min |
TSYC | Identificator imagine | H1E01118 | |
ULDR | Usable length diameter ratio | 1,18 | |
WT | Masă (greutate) | 0,011 | kg |
XYWD | xyw plane distance | -11,8 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 2 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 2 |
Adaptor DIN 69893-1 A – AB371-H63-E10-049SKU: AB371-H63-E10-0492.125,14 lei fără TVA - 2.571,42 lei cu TVA- Adaptor Walter CaptoTM – AK681.C5.E10.042SKU: AK681.C5.E10.0421.787,90 lei fără TVA - 2.163,36 lei cu TVA
- Adaptor DIN 69893-1 A – AK631.H63A.E10.049SKU: AK631.H63A.E10.0491.878,90 lei fără TVA - 2.273,47 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z10.E10.050CSKU: AK610.Z10.E10.050C1.943,14 lei fără TVA - 2.351,20 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ15.E10.051CSKU: AK610.UZ15.E10.051C3.565,10 lei fără TVA - 4.313,77 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z16.E10.100CSKU: AK610.Z16.E10.100C3.565,10 lei fără TVA - 4.313,77 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ13.E10.051CSKU: AK610.UZ13.E10.051C2.617,62 lei fără TVA - 3.167,32 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ15.E10.038SKU: AK610.UZ15.E10.0381.043,84 lei fără TVA - 1.263,05 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ15.E10.051SKU: AK610.UZ15.E10.0511.188,37 lei fără TVA - 1.437,93 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ13.E10.006SKU: AK610.UZ13.E10.006711,95 lei fără TVA - 861,46 lei cu TVA
- Adaptor DIN 6535 HA – AK610.UZ13.E10.025SKU: AK610.UZ13.E10.025711,95 lei fără TVA - 861,46 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z16.E10.036SKU: AK610.Z16.E10.0361.043,84 lei fără TVA - 1.263,05 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z10.E10.050SKU: AK610.Z10.E10.050647,71 lei fără TVA - 783,73 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z12.E10.005SKU: AK610.Z12.E10.005711,95 lei fără TVA - 861,46 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z16.E10.005SKU: AK610.Z16.E10.005776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z10.E10.020SKU: AK610.Z10.E10.020647,71 lei fără TVA - 783,73 lei cu TVA
- Adaptor DIN 6535 HA – AK610.Z16.E10.050SKU: AK610.Z16.E10.0501.188,37 lei fără TVA - 1.437,93 lei cu TVA
- Cheie – FS2124-E10SKU: FS2124-E1061,45 lei fără TVA - 74,35 lei cu TVA
Descriere
Freze de copiere din carbură metalică H1E01118 • Protostar® • ConeFit • TAX • metric • flute helix angle 10° • Dc=10mm • R=5mm • Z=2

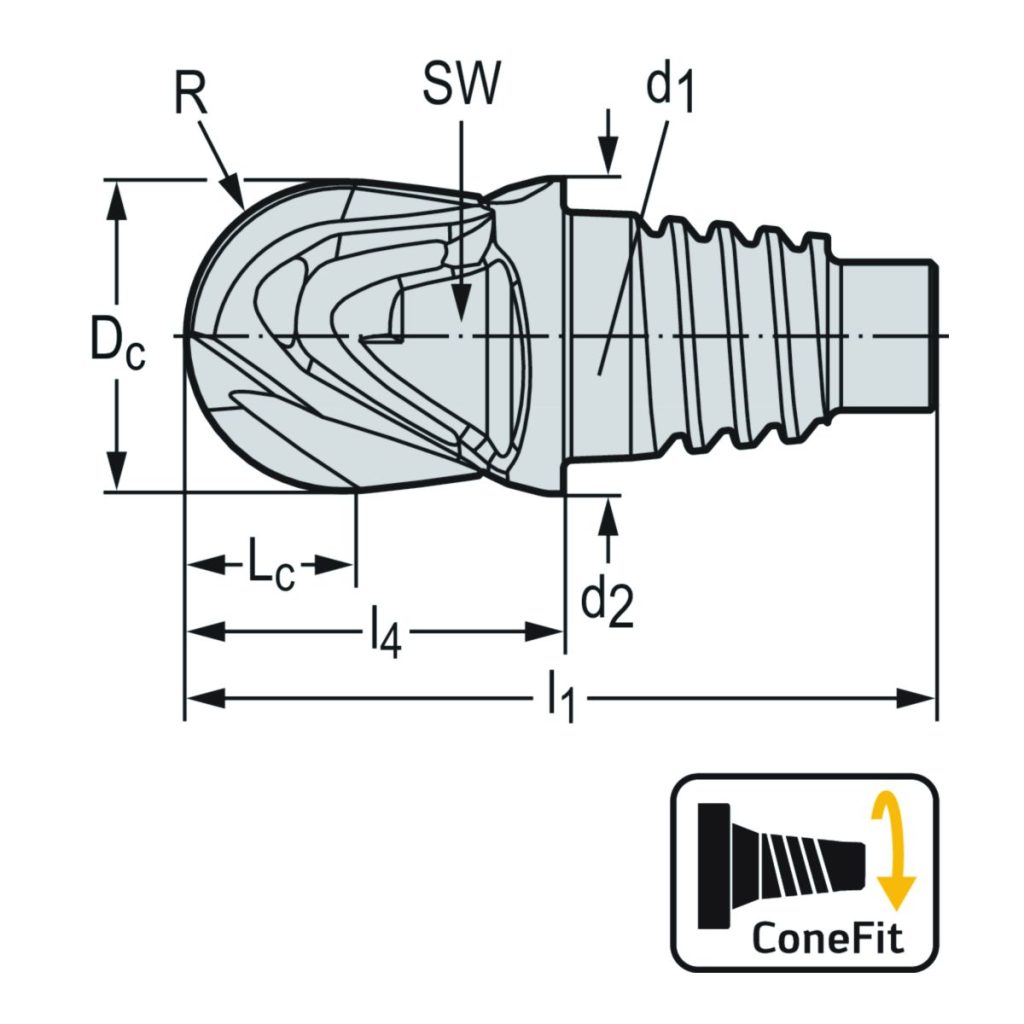

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 8 | mm |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | E10 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 10 | mm |
| d<sub>2</sub> | Diametrul corpului | 9,7 | mm |
| l<sub>1</sub> | Lungimea totală | 23 | mm |
| l<sub>4</sub> | Lungimea funcțională | 11,8 | mm |
| Codificare | Codificare sculă | H1E01118-E10-10 | |
| R | Rază | 5 | mm |
| SW | Dimensiunea cheii | 6 | mm |
| Z | Numărul de dinți | 2 |
