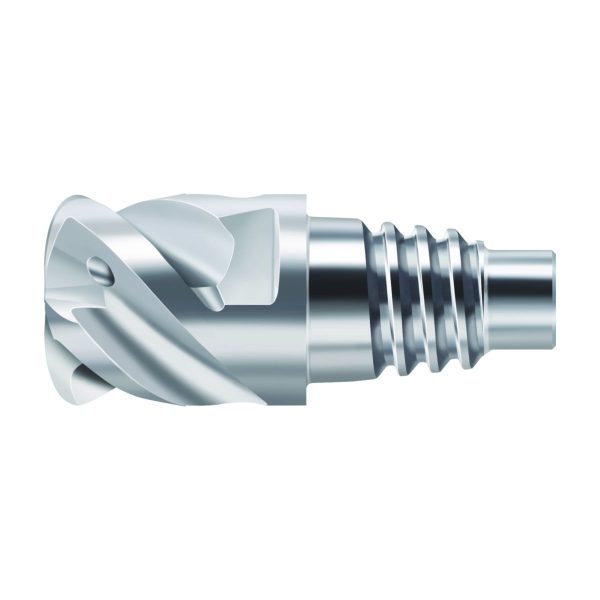

Freze de avans mare din carbură metalică - H2EC94717-E10-10 - imagine 1
Freze de avans mare din carbură metalică - H2EC94717-E10-10 - imagine 2

Freze de avans mare din carbură metalică – H2EC94717-E10-10

Freze cilindro-frontale/de canelare ceramice – MC075-12.0A4P150C-WIS10
Freze de avans mare din carbură metalică – H2EC94717-E12-12

647,71 lei fără TVA - 783,73 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 6377507Familie produs: 1H2EC94717 SKU: H2EC94717-E10-10 EAN: 4042446243456 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,016 kg
Dimensiuni 48 × 18 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de avans mare din carbură metalică H2EC94717
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)9,7mm
A5
Diametrul gâtului9,7mm
B2
Lungimea muchiei așchietoare, max.6mm
B3
Lungime în consolă12,4mm
B4
Lungime utilă12,4mm
B5
Cantitate rezerve de reascuțire23,6mm
B6
Lungime cap12,4mm
B71
Lungime funcțională12,4mm
B9
Lungime gât12,4
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii9,7mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,016kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere6°
E4
Unghi de plonjare, max.5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
G1
Rază la colț1,5mm
G7
1,5
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire2
H3
Denumire sort de la producătorTAA
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN + TiAI
J1
StandardPWZ-NORM
J21
Număr articolH2EC94717-E10-10
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului9,7mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăTiAlN + TiAI
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire2
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)10mm
DN
Diametrul gâtului9,7mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere6°
GRADE
Denumire sort de la producătorTAA
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime cap12,4mm
LF
Lungime funcțională12,4mm
LU
Lungime utilă12,4mm
OAL
Cantitate rezerve de reascuțire23,6mm
OHX
Lungime în consolă12,4mm
PHI
Phi0°
RE
Rază la colț1,5mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.5°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineH2EC94717
ULDR
Usable length diameter ratio1,24
WT
Masă (greutate)0,016kg
XYWD
xyw plane distance-12,4mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de avans mare din carbură metalică H2EC94717 • Protostar® Flash • ConeFit • metric • flute helix angle 50° • TAA • Dc=10mm • Z=4

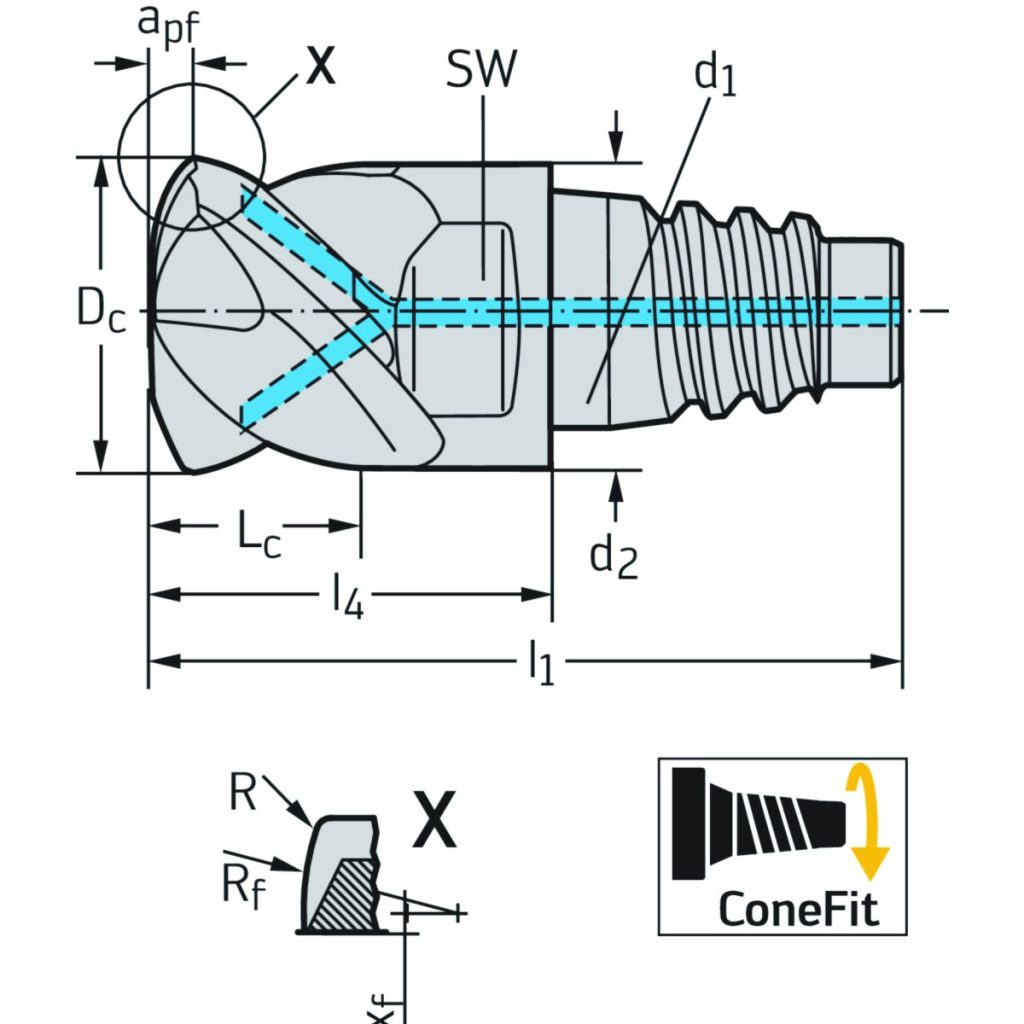

DenumireDescriereValoareUnitate
a<sub>pf</sub>Corecție pentru medie0,7mm
L<sub>c</sub>Lungimea muchiei așchietoare6mm
d<sub>1</sub>Codul dimensiunii de îmbinareE10
D<sub>c</sub>Diametrul muchiei așchietoare10mm
l<sub>1</sub>Lungimea totală23,6mm
l<sub>4</sub>Lungimea funcțională12,4mm
CodificareCodificare sculăH2EC94717-E10-10
R<sub>f</sub>Rază5mm
RRază1,5mm
x<sub>f</sub>Ofset rază1,7mm
R<sub>ers</sub>Rază de rezervă1,998mm
SWDimensiunea cheii8mm
ZNumărul de dinți4
