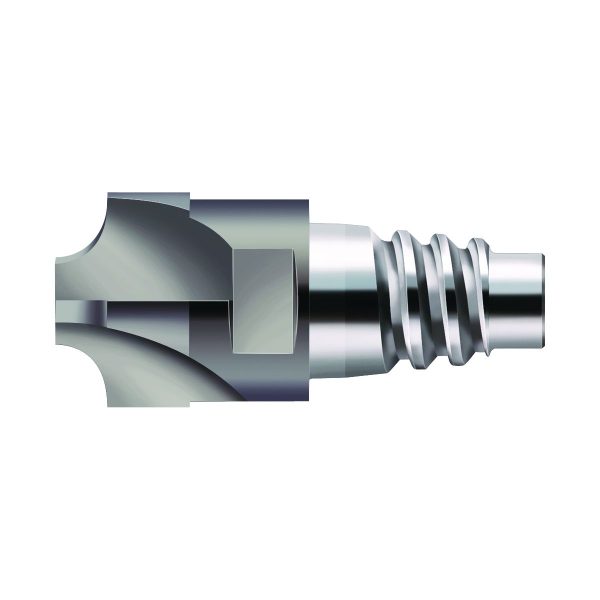

Freze profilate sfert de cerc din carbură metalică – H3E68118-E10-10-1

Freze profilate sfert de cerc din carbură metalică – H3E68118-E20-20-6
Freze profilate sfert de cerc din carbură metalică – H3E68118-E10-10-3

519,78 lei fără TVA - 628,93 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 5927028Familie produs: 1H3E68118 SKU: H3E68118-E10-10-1 EAN: 4042446200824 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,021 kg
Dimensiuni 48 × 18 mm
Domeniu de utilizare

Diametrul gâtului

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze profilate pentru raze Protostar® ConeFit
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)10mm
A2
Diametru muchie așchietoare 210mm
A5
Diametrul gâtului9,7mm
B2
Lungimea muchiei așchietoare, max.12,4mm
B3
Lungime în consolă12,4mm
B4
Lungime utilă12,4mm
B5
Cantitate rezerve de reascuțire23,6mm
B71
Lungime funcțională12,4mm
BLD
Identificator imagine8
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii4
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii9,7mm
D11
Tip de frezăG
D6
Turație, maximă800001/min
D7
Masă (greutate)0,01kg
E2
Unghi de degajare lateral1°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F3
Sens eliceN
F4
Unghiul elicei0°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTAX
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM
J21
Număr articolH3E68118-E10-10-1
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
BD
Diametrul corpului9,7mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune0
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)5mm
DCX
Diametru muchie așchietoare 210mm
DN
Diametrul gâtului9,7mm
FHA
Unghiul elicei0°
FHH
Sens eliceN
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral1°
GAMP
Unghi axial de așchiere0°
GRADE
Denumire sort de la producătorTAX
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază12,4mm
LF
Lungime funcțională12,4mm
LU
Lungime utilă12,4mm
OAL
Cantitate rezerve de reascuțire23,6mm
OHX
Lungime în consolă12,4mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineH3E68118
WT
Masă (greutate)0,01kg
XYWD
xyw plane distance-12,4mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze profilate sfert de cerc din carbură metalică H3E68118 • Protostar® • ConeFit • metric • flute helix angle 0° • R=1mm • Dc=5mm • Da=10mm • Z=4

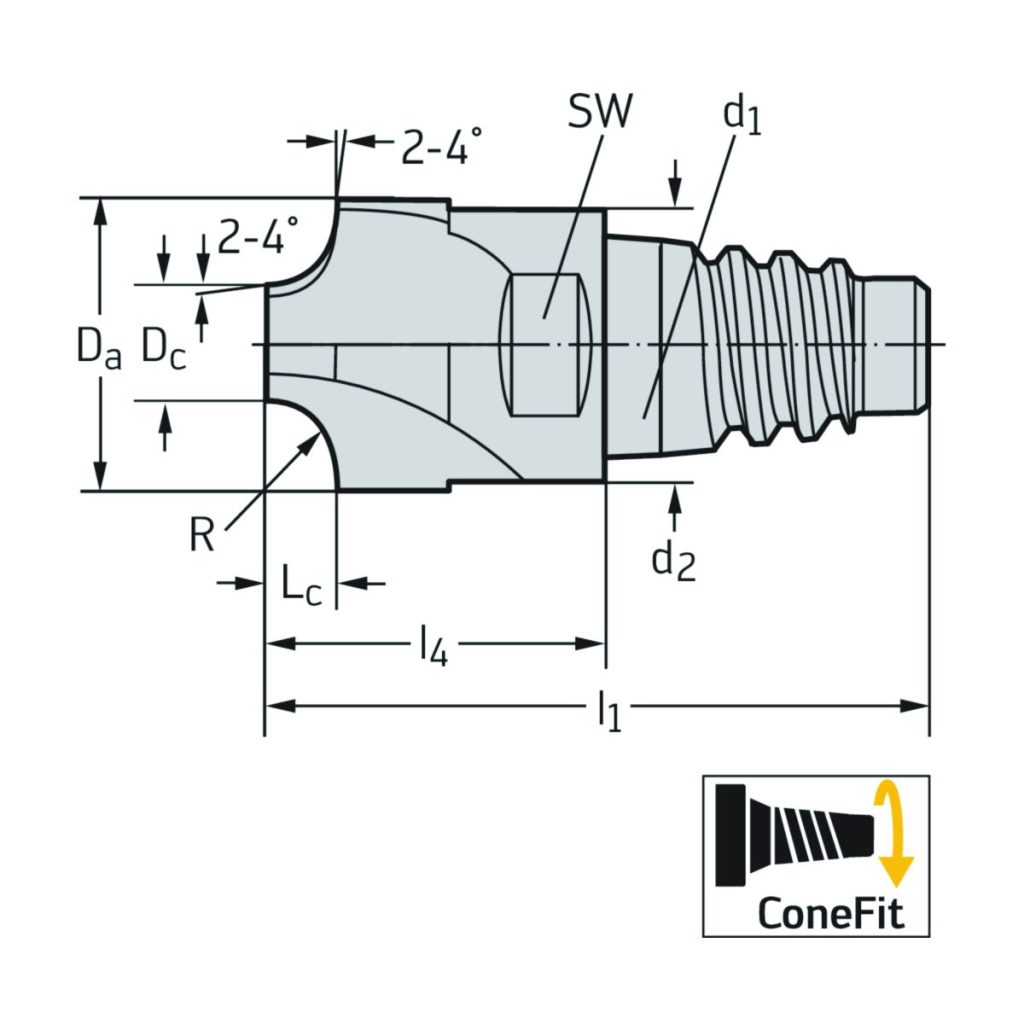

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare1mm
d<sub>1</sub>Diametrul de îmbinareE10
D<sub>c</sub>Diametrul muchiei așchietoare5mm
D<sub>a</sub>Diametrul maxim de tăiere10mm
d<sub>2</sub>Diametrul corpului9,7mm
l<sub>1</sub>Lungimea totală23,6mm
l<sub>4</sub>Lungimea maximă în consolă12,4mm
CodificareCodificare sculăH3E68118-E10-10-1
RRază la colț1mm
SWDimensiunea cheii8mm
ZNumărul de dinți4
