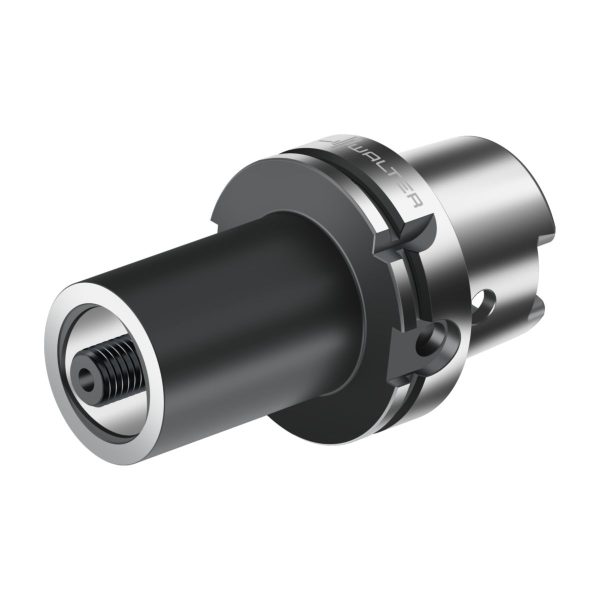

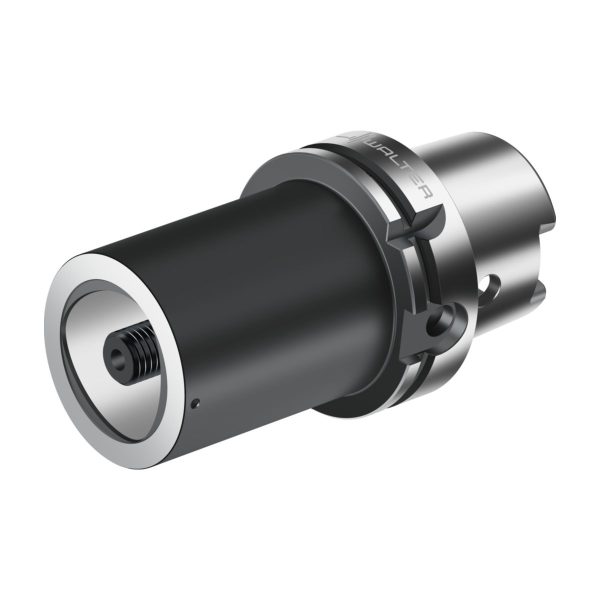

Master HSK DIN 69893-1 A – HA10-C8-080-120

Master HSK DIN 69893-1 A HA10-C8-080-120-HA10-C8-080-120-4063465529918 Master HSK DIN 69893-1 A – HA10-C6-063-110
Suporturi modulare pentru capetele de frezare AA191-A10-F08-017-AA191-A10-F08-017-4063465887346 Suporturi modulare pentru capetele de frezare – AA191-A10-F06-015

4.239,58 lei fără TVA - 5.129,89 lei cu TVA

Numărul articolului: 8463585Familie produs: AB584 SKU: HA10-C8-080-120 EAN: 4063465529918 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 4,822 kg
Dimensiuni 175 × 130 mm
Domeniu de utilizare

Diametrul corpului

Lungime diametru exterior 1

Lungime în consolă

Lungime în consolă

Formă adaptor, pe partea piesei

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului100mm
A4
Diametrul gulerului100mm
B1
Lungime diametru exterior 191mm
B3
Lungime în consolă170mm
B4
Cantitate rezerve de reascuțire170mm
B71
Lungime funcțională120mm
BLD
Identificator imagine504107
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C4
Diametru de prindere, pe partea mașinii100mm
C4
Lungime coadă50mm
C51
Coadă, pe partea pieseiCCS
C52
Formă adaptor, pe partea piesei3
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei800
D6
Turație, maximă125001/min
D7
Masă (greutate)4,82kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO26623-2
J11
Număr standard sub formă de litereA
J21
Număr articolHA10-C8-080-120
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiCCS03C0800****
J6
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului80mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei3
CCMS
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiCCS
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii1000
CZCWS
Mărime adaptor pe partea piesei800
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională120mm
LPR
Lungime în consolă120mm
LS
Lungime coadă50mm
OAL
Cantitate rezerve de reascuțire170mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă125001/min
TSYC
Identificator imagineAB584-HSK-MASTER
WT
Masă (greutate)4,82kg
XYWD
xyw plane distance-120mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Master HSK DIN 69893-1 A AB584-HSK-MASTER • metric • d1=100 • d11=C8

Descriere unealtă

Echilibrat constructiv
Construcție modulară
HA06-C… pentru tipul de prindere HSK-A 63
HA10-C… pentru tipul de prindere HSK-A 100
Adaptor HSK-A cu Walter Capto™
Actualizare conform ISO12164-1 cu orificiu pentru suportul de date

Domenii de utilizare

Domenii de utilizare: Fabricarea de ștanțe și matrițe, industria aeronautică și aerospațială, industria energetică
Poate fi utilizat pe centre de prelucrare, strunguri și mașini multitask
Strunjire, găurire și frezare
Domenii de utilizare: Industria auto, industria constructoare de mașini etc.

Avantajele Dvs.

Poate fi utilizat pe toate tipurile de mașini (centre de prelucrare, strunguri etc.)
Stabilitate, rigiditate și flexibilitate combinate într-un singur sistem
Fiabilitate ridicată datorită sistemului stabil
Utilizare fără efort datorită echilibrării constructive din fabrică

Interfață

Walter Capto™ C3–C8
Tip de prindere HSK-A

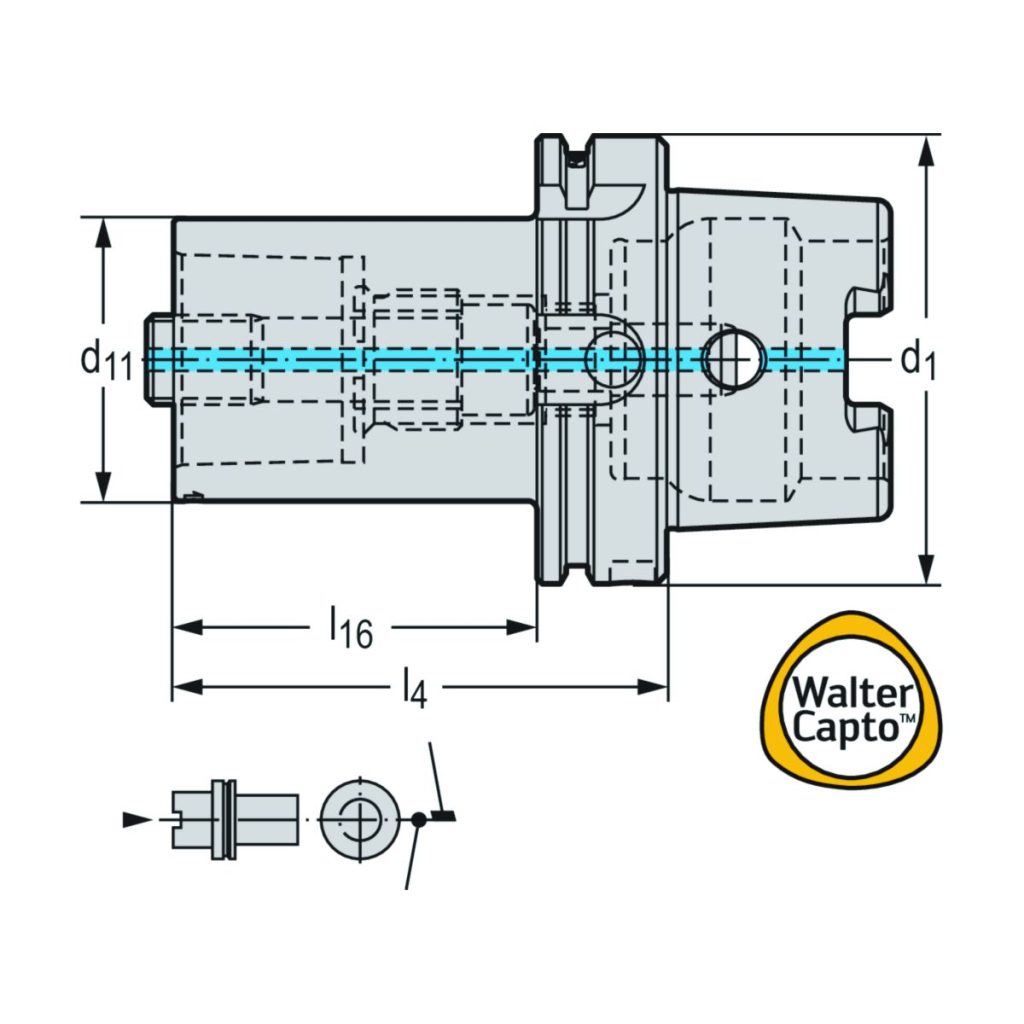

DenumireDescriereValoareUnitate
l<sub>16</sub>Lungime utilă91mm
l<sub>4</sub>Lungimea funcțională120mm
CodificareCodificare sculăHA10-C8-080-120
GreutateGreutatea4,82kg
d<sub>1</sub>Codul dimensiunii de îmbinareHSK-A100
d<sub>11</sub>Codul dimensiunii de îmbinareC8
