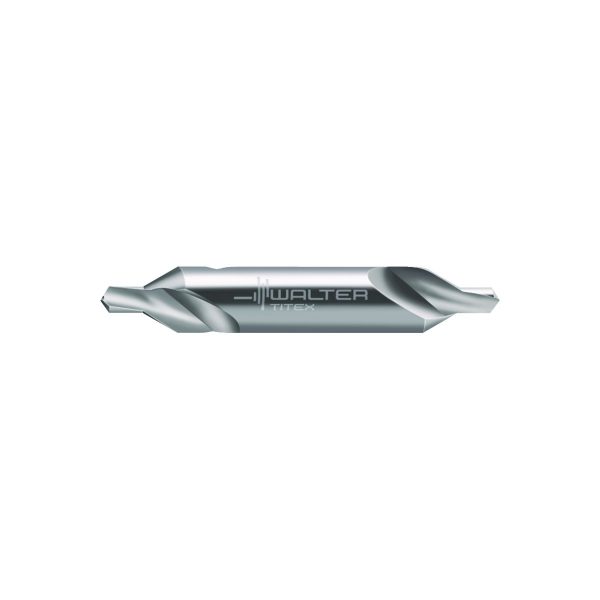

Burghiu de centrare din HSS – K1111-12.5
1.514,90 lei fără TVA - 1.833,03 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,412 kg |
|---|---|
| Dimensiuni | 127 × 36 mm |
| Domeniu de utilizare | |
| Lungime utilă | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| group_name_2 | Găurire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă | 31,5 | mm |
A21 | Diametru muchie așchietoare (min.), respectiv diametru, ultima treaptă | 31,5 | mm |
B4 | Lungime utilă | 33,5 | mm |
B5 | Cantitate rezerve de reascuțire | 63 | mm |
B6 | Lungimea canalului de prindere | 63 | mm |
B7 | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 3,608 | mm |
B71 | Lungime funcțională | 121,24 | mm |
BLD | Identificator imagine | 7 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 315 | |
C3 | Diametru de prindere, pe partea mașinii | 31,5 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 60 | mm |
D1 | Număr de muchii așchietoare | 2 | |
D2 | Sens elice | R | |
D3 | Unghiul elicei | 10 | ° |
D6 | Turație, maximă | 2800 | 1/min |
D7 | Masă (greutate) | 0,381 | kg |
E1 | Unghi, prima treaptă | 120 | ° |
E2 | Unghi, ultima treaptă | 60 | ° |
F1 | Sensul de așchiere | R | |
F3 | Formă burghiu de centrare | A | |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | unbeschichtet | |
J1 | Standard | DIN 333-A | |
J21 | Număr articol | K1111-12.5 | |
J22 | Codificare produs | 387 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL01G3150h$09 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BVB | |
NSM | Procedee de prelucrare | DIN4000-81 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | ZYL01G3150h$09 | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 121,24 | mm |
LU | Lungime utilă | 33,5 | mm |
OAL | Cantitate rezerve de reascuțire | 125 | mm |
PHI | Phi | ° | ° |
PL | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 3,608 | mm |
RHO | Rho | 0 | ° |
STA | Step included angle | 60 | ° |
STDNO | Standard | DIN 333-A | |
TSYC | Identificator imagine | K1111 | |
WT | Masă (greutate) | 0,381 | kg |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 2 |
Descriere
Burghiu de centrare din HSS K1111 • DIN 333-A • coadă cilindrică • Forma A • step included angle 60° • Dc=12,5mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| D<sub>c</sub> | Diametrul muchiei așchietoare | 12,5 | mm |
| d<sub>1</sub> | Diametrul de montare | 31,5 | mm |
| l<sub>1</sub> | Lungimea totală | 125 | mm |
| Codificare | Codificare sculă | K1111-12.5 |
