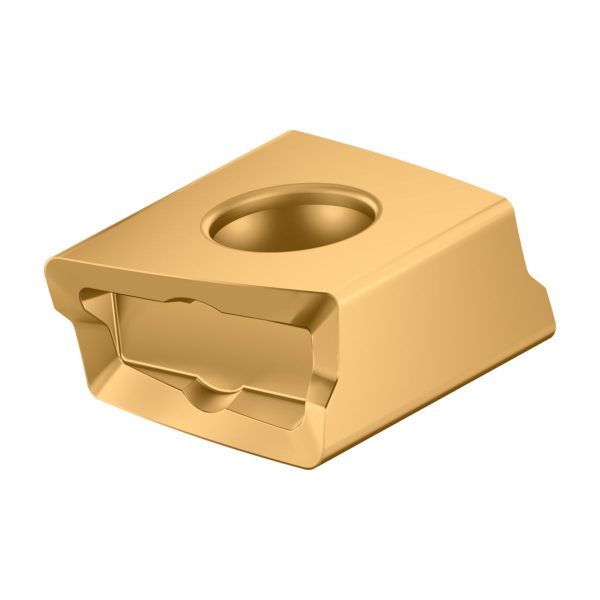

Rombice tangențiale – LNMU160812-F57T WSM35G
202,88 lei fără TVA - 245,48 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
202,88 lei
Preț/set RON
2.028,80 lei
Preț/bucată EUR
37,90 €
Preț/set EUR
379,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,236 kg |
|---|---|
| Dimensiuni | 138 × 14 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lățimea plăcuței așchietoare | |
| Înălțime muchie așchietoare | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Plăcuţe LN pentru freze cu disc Xtratec |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 16 | mm |
B1 | Lungimea muchiei așchietoare | 16 | mm |
B2 | Lățimea plăcuței așchietoare | 16,9 | mm |
BLD | Identificator imagine | 8 | |
C1 | Înălțime muchie așchietoare | 8 | mm |
D1 | Rază la colț | 1,2 | mm |
D75 | Masă (greutate) | 0,021 | kg |
E41 | Varianta de execuție a muchiei așchietoare | S | |
E6 | Spărgător de așchii | 2 | |
E9 | Spărgător de așchii, denumirea producătorului | F57T | |
F1 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | ||
G3 | Clasă de toleranță | M | |
G3 | Lungime plăcuțe amovibile | 16 | mm |
G4 | Grosimea plăcuței așchietoare | 8 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 5,5 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WSM35G | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | LNMU160812 | |
J21 | Număr articol | LNMU160812-F57T WSM35G | |
J22 | Codificare produs | 5044 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$LN1608123NB$$12 | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CBMD | Spărgător de așchii, denumirea producătorului | F57T | |
CECC | Varianta de execuție a muchiei așchietoare | S | |
CECV | Cutting edge curvature | 0 | mm |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 5,5 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 90 | ° |
GRADE | Denumire sort de la producător | ||
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$LN1608123NB$$12 | |
INSL | Lungime plăcuțe amovibile | 16 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 16 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 1,2 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 8 | mm |
S1 | Grosimea plăcuței așchietoare | 8 | mm |
SSC | Insert seat size code | 16 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | LNMU-F57T | |
W1 | Lățimea plăcuței așchietoare | 16,9 | mm |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,021 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Rombice tangențiale LNMU …-F57T • clearance angle major=° • WSM35G • Tiger·tec® Gold • Corner radius=1,2mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 4 | |
| l | Lungimea muchiei așchietoare | 16 | mm |
| Codificare | Denumire | LNMU160812-F57T WSM35G | |
| r | Rază | 1,2 | mm |
| s | Grosimea plăcuței așchietoare | 8 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | M | |
| l<sub>2</sub> | Lățimea plăcuței așchietoare | 16,9 | mm |
