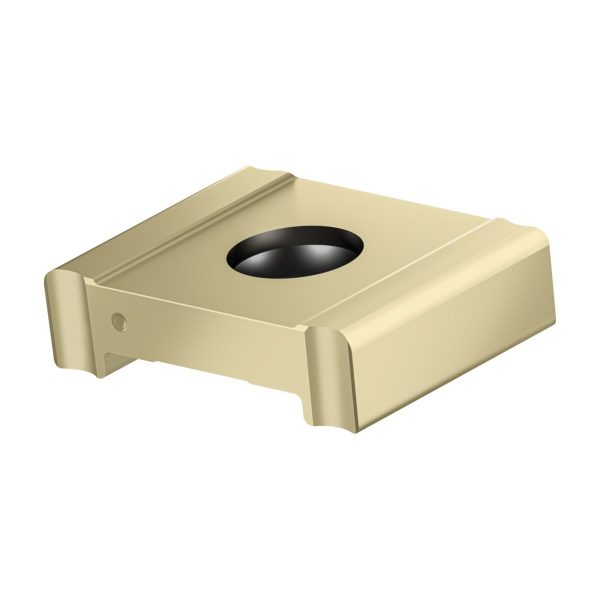

Rombice tangențiale – LNMX070204-F57T WSM35G
146,14 lei fără TVA - 176,83 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
146,14 lei
Preț/set RON
1.461,40 lei
Preț/bucată EUR
27,30 €
Preț/set EUR
273,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,029 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 0 | ° |
A2 | Unghi de așezare normal, muchie principală | 0 | ° |
B1 | Lungimea muchiei așchietoare | 9 | mm |
B2 | Lățimea plăcuței așchietoare | 4 | mm |
BLD | Identificator imagine | 4 | |
C1 | Înălțime muchie așchietoare | 2,4 | mm |
D1 | Rază la colț | 0,4 | mm |
D7 | Unghi de degajare | 16 | ° |
D75 | Masă (greutate) | 0,002 | kg |
E41 | Varianta de execuție a muchiei așchietoare | S | |
E6 | Spărgător de așchii | 2 | |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | M | |
G3 | Lungime plăcuțe amovibile | 9 | mm |
G4 | Grosimea plăcuței așchietoare | 2,4 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 2,35 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WSM35G | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | - | |
J21 | Număr articol | LNMX070204-F57T WSM35G | |
J22 | Codificare produs | 5012 | |
J6 | Codare loc de separare pe partea mașinii | WR$$LN0702043NB$$04 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | F57 | |
CECC | Varianta de execuție a muchiei așchietoare | S | |
CECV | Cutting edge curvature | 0 | mm |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 2,35 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WSM35G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$LN0702043NB$$04 | |
INSL | Lungime plăcuțe amovibile | 9 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 9 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,4 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 2,4 | mm |
S1 | Grosimea plăcuței așchietoare | 2,4 | mm |
SSC | Insert seat size code | 7 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | LNMX-F57 | |
W1 | Lățimea plăcuței așchietoare | 7 | mm |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,002 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Rombice tangențiale LNMX …-F57 • clearance angle major=0° • WSM35G • Tiger·tec® Gold • Corner radius=0,4mm
Descriere unealtă
4 muchii așchietoare cu formă de bază negativă
Așchiere lină datorită geometriei pozitive a muchiei așchietoare
Variantă cu rază la colț pentru stabilitate maximă
Muchii așchietoare numerotate

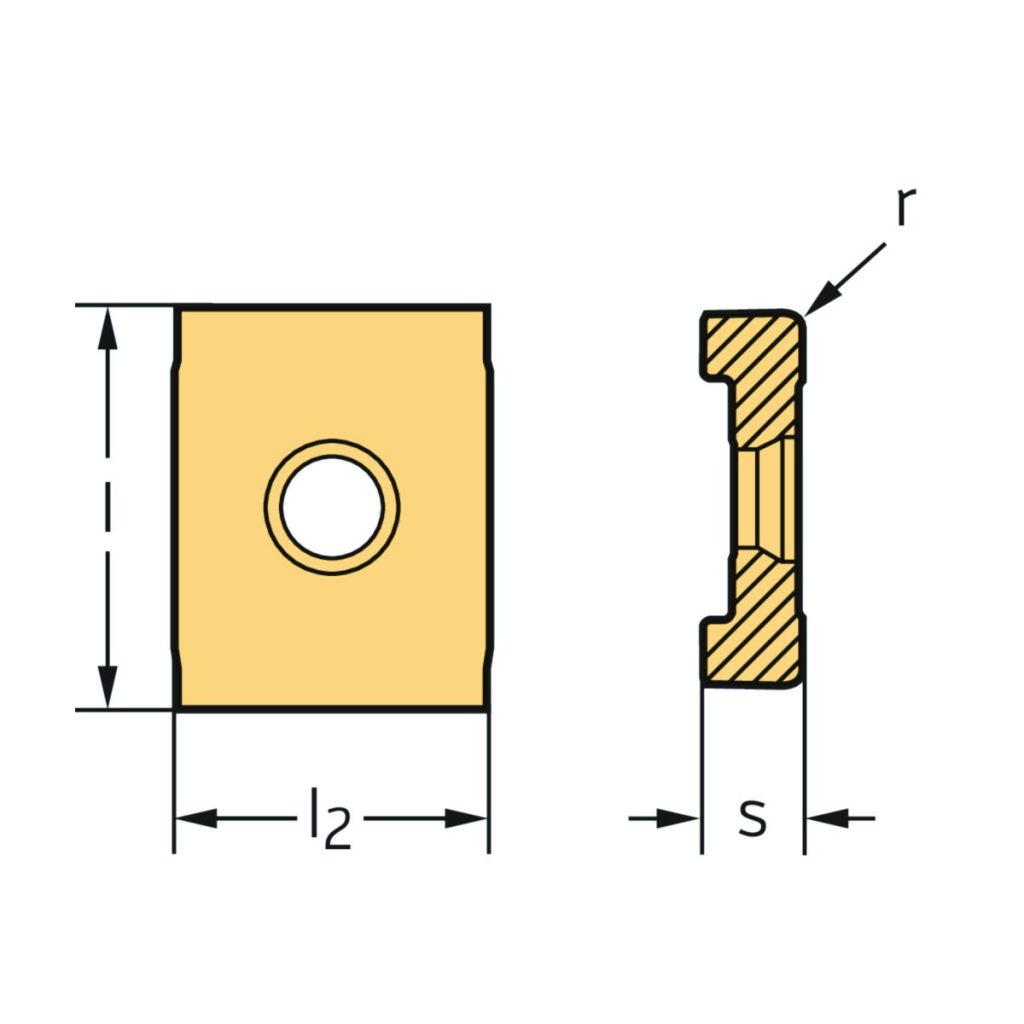

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 4 | |
| l | Lungimea muchiei așchietoare | 9 | mm |
| Codificare | Denumire | LNMX070204-F57T WSM35G | |
| r | Rază | 0,4 | mm |
| s | Grosimea plăcuței așchietoare | 2,4 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | M | |
| l<sub>2</sub> | Lățimea plăcuței așchietoare | 7 | mm |
