M2051306-M8 – Tarozi din HSS-E pentru mașini

M2051306-M6 – Tarozi din HSS-E pentru mașini
M2051305-M4 – Tarozi din HSS-E pentru mașini

PMKNSHO
●●●
Numărul articolului: 6149750Familie produs: 1M2051306 SKU: M2051306-M8 EAN: 4042446229962 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

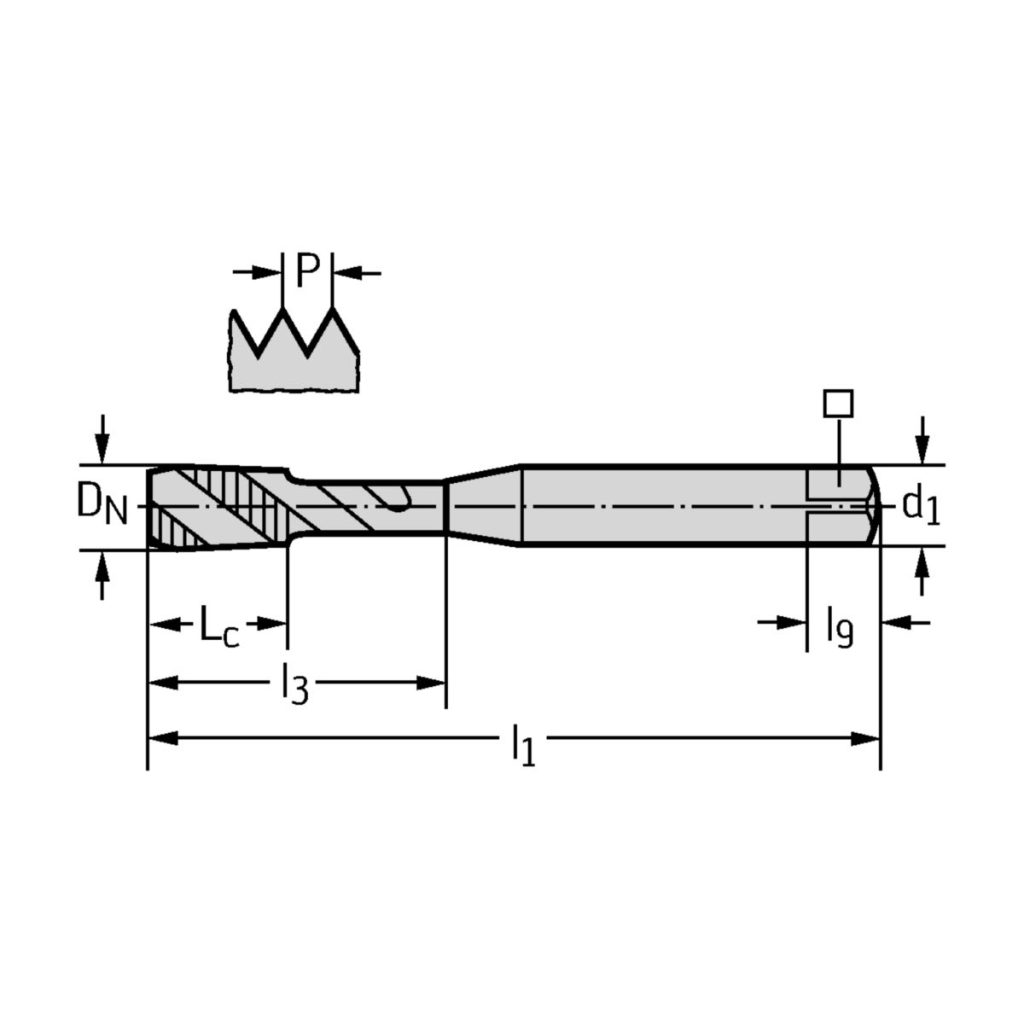

DenumireDescriereValoareUnitate
d1Diametrul de îmbinare8mm
l1Lungimea funcțională90mm
l9lungime pătrat de antrenare9mm
l3Lungime utilă35mm
NNumărul de canale3
CodificareCodificare sculăM2051306-M8
DNDimensiunea filetuluiM 8
LcLungimea firului12mm
PPasul filetului1,25mm
Lățimea de prindereLățimea de prindere6,2mm

Descriere

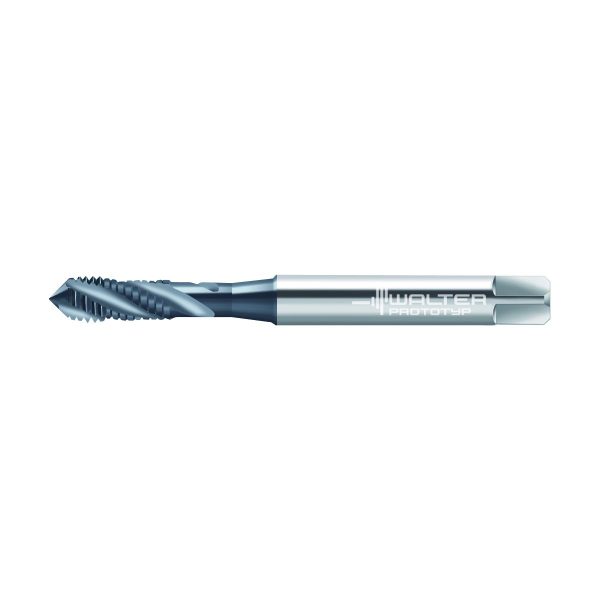

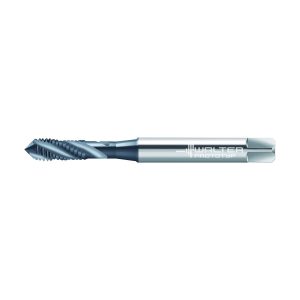

Tarozi din HSS-E pentru mașini • Paradur® X·pert M • ≤2,5xD • M/6HX • DIN 371 • right hand flute 40° • adecvat pentru găuri înfundate • TICN • M 8 • P=1,25mm

Descriere unealtă

Parte de ghidare teșită
Tarozi din HSS-E pentru găuri rotunde X∙pert M
Unghi de 40° al elicei

Domenii de utilizare

Filetare în gaură înfundată până la 2,5 × DN
ISO-P a doua utilizare principală de la 700 până la 1200 N/mm²
Oțeluri inoxidabile ISO-M de la 350 până la 1200 N/mm²

Avantajele Dvs.

Gamă completă de dimensiuni și toleranțe
Formare proeminentă a așchiilor datorită spiralei de 40°
Calitate remarcabilă a filetului chiar și după multiple utilizări datorită miezului îngroșat
Tarozi speciali pentru materiale inoxidabile, cu tendință de lipire

Informații suplimentare

Greutate 0,033 kg
Dimensiuni 115 × 13 mm
Domeniu de utilizare

Aplicație principală

Tip de filet_A1

Codificare filet, exterio_A25

Lungime coadă_LS

Tip unealtă

Aplicație secundară

group_name_2

group_name_7

DenumireDescriereValoareUnitate
A1
Tip de filet8mm
A21
Diametrul nominal al filetului, metric8mm
A25
Codificare filet, exteriorM 8
A3
Pasul filetului6HXmm
A5
Clasă de toleranță a filetului6HX
A6
Diametru con de atac6,69mm
A9
Diametrul gâtului6mm
B1
Lungimea filetului12mm
B2
Lungime utilă35mm
B3
Cantitate rezerve de reascuțire91,57mm
B4
Lungimea conului de atac3,51mm
B8
Lungimea canalului de prinderemmmm
C11
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii80
C3
Diametru de prindere, pe partea mașinii8mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă27mm
D1
Număr de muchii așchietoare3
D2
Sens eliceR
D3
Unghiul elicei40°
D7
Masă (greutate)0,033kg
F1
Sensul de așchiereR
G21
Tipul de sculă1
G3
Formă de con de atacC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTICN
H4
Execuția sculeiS
H5
Acoperire/suprafațăTiCN
J1
StandardDIN 371
J21
Număr articolM2051306-M8
J22
Codificare produs274
J3
Siglă companieW
J6
Siglă companieZYL21F8000h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă67,57mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21F8000h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiCN
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideF
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii80
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei40°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10°
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorTICN
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere30mm
LF
Lungime funcțională90mm
LS
Lungime coadă27mm
LSC
Lungime gaură de fixare24mm
LU
Lungime utilă35mm
NOF
Număr de muchii așchietoare3
OAL
Cantitate rezerve de reascuțire91,57mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN 371
TCTR
Clasă de toleranță a filetului6HX
TD
Diametrul nominal al filetului, metric8mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetM
THL
Lungimea filetului12mm
THSTS
Thread starts1
TP
Pasul filetului1,25mm
TSYC
Identificator imagineM2051306
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio2
WT
Masă (greutate)0,033kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
