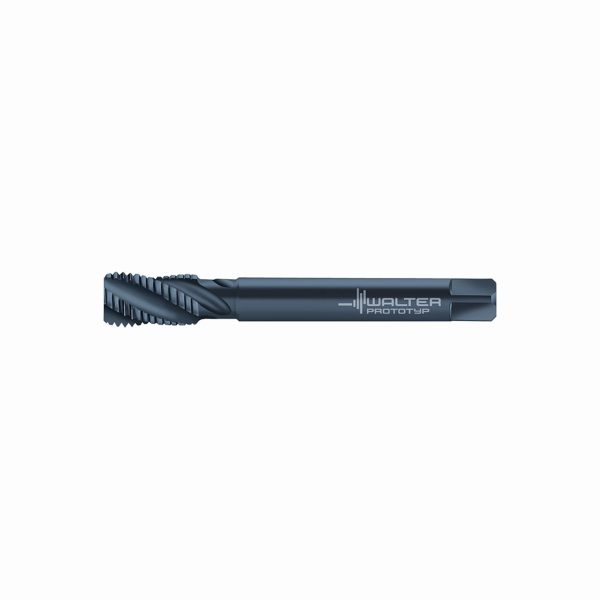

Tarozi din HSS-E pentru mașini – M20563-M36
2.804,97 lei fără TVA - 3.394,01 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,928 kg |
|---|---|
| Dimensiuni | 210 × 54 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet | |
| Codificare filet, exterior | |
| Lungime coadă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Tarodare |
| group_name_7 | Tarozi de maşini din HSS-E (-PM) ISO2/6H |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 36 | mm |
A21 | Diametrul nominal al filetului, metric | 36 | mm |
A25 | Codificare filet, exterior | M 36 | |
A3 | Pasul filetului | 6HX | mm |
A5 | Clasă de toleranță a filetului | 6HX | |
A6 | Diametru con de atac | 31,8 | mm |
A9 | Diametrul gâtului | 27,7 | mm |
B1 | Lungimea filetului | 40 | mm |
B3 | Cantitate rezerve de reascuțire | 200 | mm |
B4 | Lungimea conului de atac | 11,2 | mm |
B8 | Lungimea canalului de prindere | 88 | mm |
BLD | Identificator imagine | ||
C12 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 280 | |
C3 | Diametru de prindere, pe partea mașinii | 28 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 45 | mm |
D1 | Număr de muchii așchietoare | 5 | |
D2 | Sens elice | R | |
D3 | Unghiul elicei | 40 | ° |
D7 | Masă (greutate) | 0,915 | kg |
F1 | Sensul de așchiere | R | |
G21 | Tipul de sculă | 1 | |
G3 | Formă de con de atac | C | |
H11 | Codificare standard sort, utilizare principală | - | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | VAP | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | Vaporisiert | |
J1 | Standard | DIN 376 | |
J21 | Număr articol | M20563-M36 | |
J22 | Codificare produs | 274 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21G2800h$09 | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | EGI | |
NSM | Număr standard caracteristică | DIN4000-80 | |
OVERHANG_LENGTH | Lungime în consolă | 131 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21G2800h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | Vaporisiert | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 280 | |
DN | Diametrul gâtului | mm | mm |
FHA | Unghiul elicei | 40 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 10 | ° |
GEP | Elemente de ghidare | 0 | |
GRADE | Denumire sort de la producător | VAP | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 88 | mm |
LF | Lungime funcțională | 200 | mm |
LS | Lungime coadă | 45 | mm |
LSC | Lungime gaură de fixare | 69 | mm |
LU | Lungime utilă | 131 | mm |
NOF | Număr de muchii așchietoare | 5 | |
OAL | Cantitate rezerve de reascuțire | 200 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | DIN 376 | |
TCTR | Clasă de toleranță a filetului | 6HX | |
TD | Diametrul nominal al filetului, metric | 36 | mm |
TG | Conicitate | 0 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | M | |
THL | Lungimea filetului | 40 | mm |
THSTS | Thread starts | 1 | |
TP | Pasul filetului | 4 | mm |
TSYC | Identificator imagine | M20563 | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 1 | |
ULDR | Usable length diameter ratio | 2 | |
WT | Masă (greutate) | 0,915 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Mandrină cu schimbare rapidă pentru tarod – A320M.0.63.196.60SKU: A320M.0.63.196.609.592,58 lei fără TVA - 11.607,02 lei cu TVA- Bucșă cu schimbare rapidă – A331.0.60.068.28SKU: A331.0.60.068.283.811,34 lei fără TVA - 4.611,72 lei cu TVA
Descriere
Tarozi din HSS-E pentru mașini • Paradur® X·pert M • ≤2,5xD • M/6HX • DIN 376 • right hand flute 40° • adecvat pentru găuri înfundate • VAP • M 36 • P=4mm
Descriere unealtă
Parte de ghidare teșită
Tarozi din HSS-E pentru găuri rotunde X∙pert M
Unghi de 40° al elicei
Domenii de utilizare
Filetare în gaură înfundată până la 2,5 × DN
ISO-P a doua utilizare principală de la 700 până la 1200 N/mm²
Oțeluri inoxidabile ISO-M de la 350 până la 1200 N/mm²
Avantajele Dvs.
Gamă completă de dimensiuni și toleranțe
Formare proeminentă a așchiilor datorită spiralei de 40°
Calitate remarcabilă a filetului chiar și după multiple utilizări datorită miezului îngroșat
Tarozi speciali pentru materiale inoxidabile, cu tendință de lipire
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 28 | mm |
| l<sub>1</sub> | Lungimea funcțională | 200 | mm |
| l<sub>9</sub> | lungime pătrat de antrenare | 25 | mm |
| l<sub>3</sub> | Lungime utilă | 131 | mm |
| N | Numărul de canale | 5 | |
| Codificare | Codificare sculă | M20563-M36 | |
| D<sub>N</sub> | Dimensiunea filetului | M 36 | |
| L<sub>c</sub> | Lungimea firului | 40 | mm |
| P | Pasul filetului | 4 | mm |
| Lățimea de prindere | Lățimea de prindere | 22 | mm |
