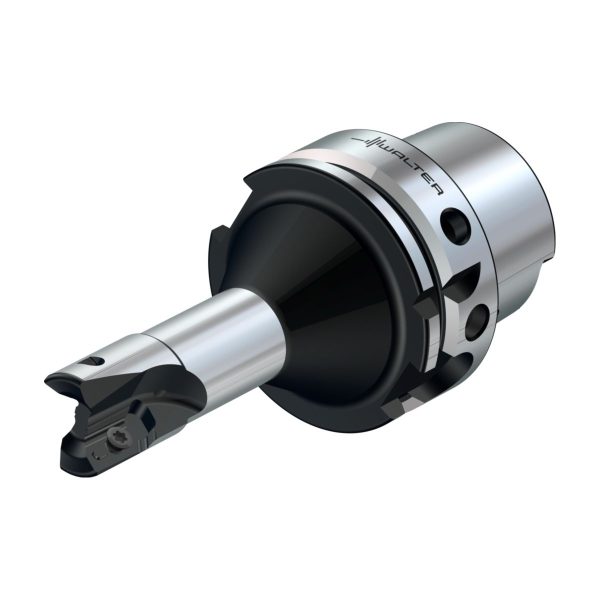

Freze de pătrundere în rampă - M2131-025-H63-02-15 - imagine 2

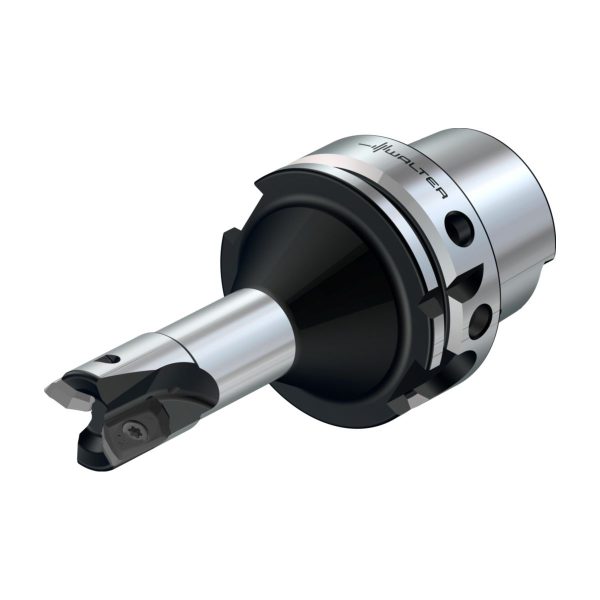

Freze de pătrundere în rampă - M2131-025-H63-02-15 - imagine 3

Freze de pătrundere în rampă – M2131-025-H63-02-15

Freze de pătrundere în rampă M2131-050-H80-03-20-D-M2131-050-H80-03-20-D-0796983724 Freze de pătrundere în rampă – M2131-032-H63-02-15
Freze de pătrundere în rampă M2131-050-H80-03-20-D-M2131-050-H80-03-20-D-0796983724 Freze de pătrundere în rampă – M2131-050-H63-04-15

5.369,06 lei fără TVA - 6.496,56 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 6836955Familie produs: M2131 SKU: M2131-025-H63-02-15 UPC: 0796975724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,008 kg
Dimensiuni 158 × 70 mm
Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M2131 (ZDGT..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)23,7mm
A3
Diametrul corpului23,7mm
B2
Lungimea muchiei așchietoare, max.15mm
B3
Lungime în consolă60mm
B4
Lungime utilă60mm
B5
Cantitate rezerve de reascuțire141,9mm
B6
Lungime cap26,122mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii630
C3
Diametru de prindere, pe partea mașinii63mm
C4
Lungime coadă32mm
D6
Turație, maximă400001/min
D7
Masă (greutate)0,998kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.16°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO12164-1
J11
Număr standard sub formă de litereA
J21
Număr articolM2131-025-H63-02-15
J22
Codificare produs522
J3
Siglă companieW
J41
Siglă companieWR$$ZD15*4**3******
J42
Codificare plăcuță așchietoare, poz. AZDGW 15 04 08
J45
Codificare plăcuță așchietoare, poz. AZDGW 15 04 08
J6
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului23,7mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii630
DC
Diametru muchie așchietoare 1 (diametru nominal)25mm
DCX
Diametru muchie așchietoare 225mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază26,122mm
LS
Lungime coadă32mm
LU
Lungime utilă60mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire141,9mm
OHX
Lungime în consolă110mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.16°
RPMX
Turație, maximă400001/min
SC
Insert shape codeZ
TSYC
Identificator imagineM2131-H
WT
Masă (greutate)0,998kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze de pătrundere în rampă M2131 • HSK DIN 69893-1 A • κ=90° • metric • ZD .. 15*4 .. • Dc=25mm • Z=2

Descriere unealtă

Precizie ridicată de concentricitate
Corp de bază cu echilibrare fină
Freze de pătrundere în rampă M2131 la 90° pentru frezare HSC

Domenii de utilizare

Metale neferoase (ISO N) precum aliaje maleabile din aluminiu sau aliaje din aluminiu-litiu
Prelucrare de componente structurale în construcția de avioane
Freze de degroșare și semifinisare de buzunare cu volum mare de șpan

Avantajele Dvs.

Fiabilitate ridicată, inclusiv la cele mai ridicate turații datorită siguranței anticentrifugale
Timpi scurți de prelucrare datorită volumului maxim de material așchiat
Durabilități mari datorită formării minime a depunerilor pe tăiș

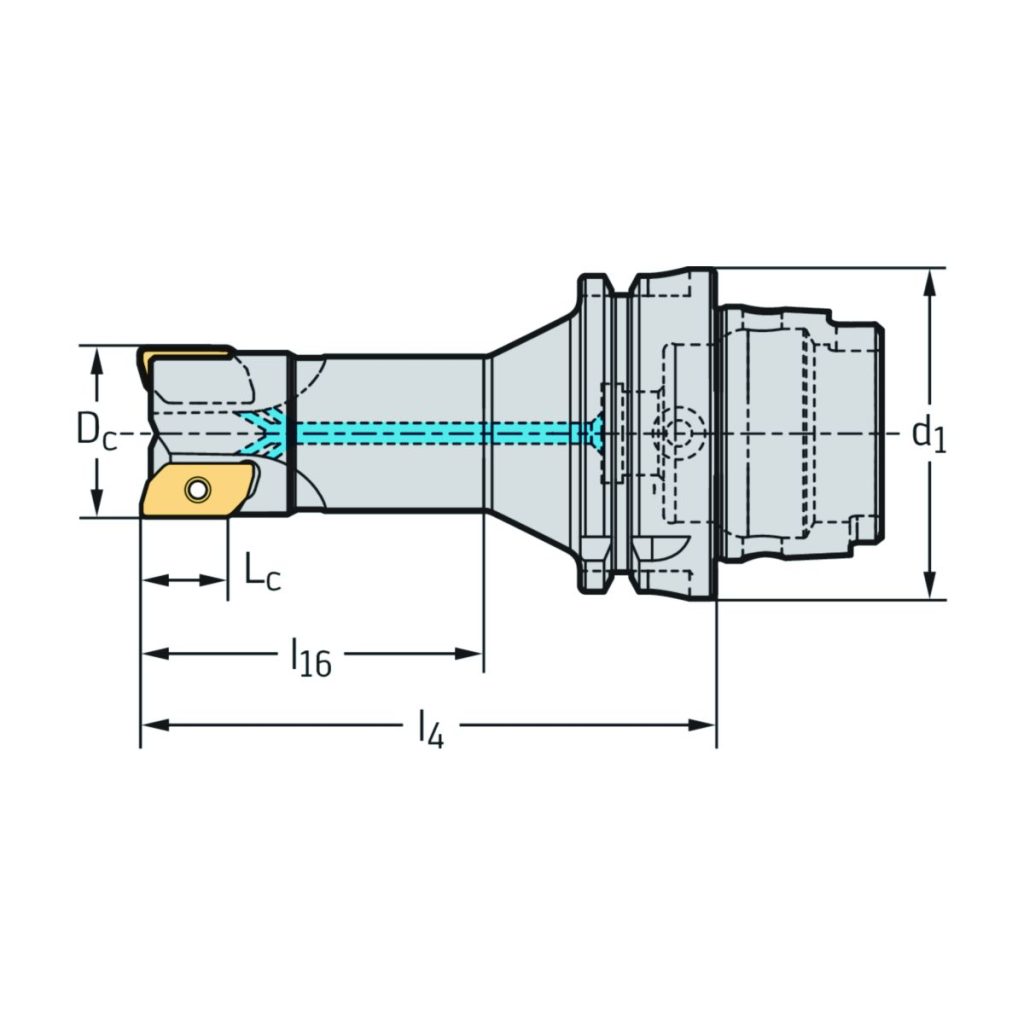

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare15mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
D<sub>c</sub>Diametrul muchiei așchietoare25mm
d<sub>1</sub>Diametrul de îmbinare63mm
l<sub>16</sub>Lungime utilă60mm
l<sub>4</sub>Lungimea maximă în consolă110mm
CodificareCodificare sculăM2131-025-H63-02-15
TipPlăcuțe amovibile posibileZD .. 15 . 4 ..
GreutateGreutatea1kg
ZNumărul de dinți2
