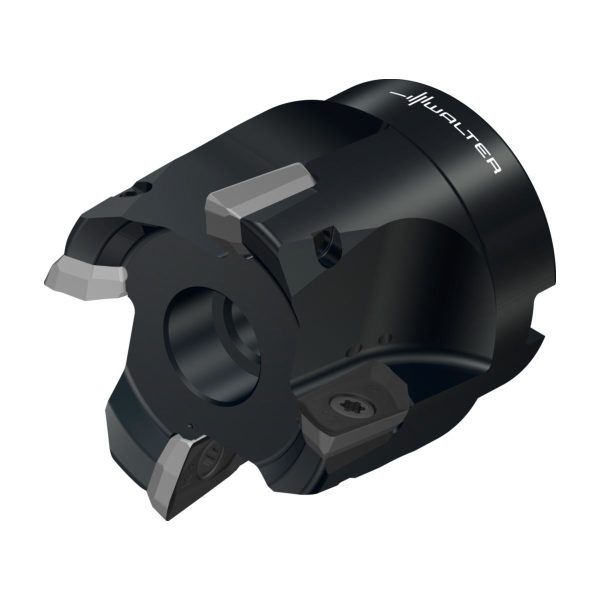

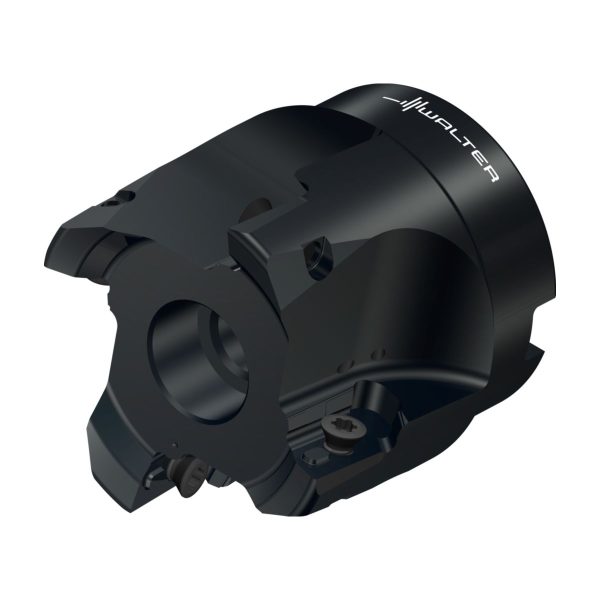

Freze de pătrundere în rampă – M2131.051-B19-04-15

Freze de pătrundere în rampă M2131.076-B26-05-15-M2131.076-B26-05-15-0797006724 Freze de pătrundere în rampă – M2131.051-B19-03-20
Freze de pătrundere în rampă M2131.076-B26-05-15-M2131.076-B26-05-15-0797006724 Freze de pătrundere în rampă – M2131.064-B26-04-20

3.955,87 lei fără TVA - 4.786,60 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 6836979Familie produs: M2131 SKU: M2131.051-B19-04-15 UPC: 0797002724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,494 kg
Dimensiuni 120 × 65 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M2131 (ZDGT..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)50,8mm
A2
Diametru muchie așchietoare 250,8mm
A3
Diametrul corpului49,5mm
A4
Diametrul butucului15mm
B2
Adâncime de așchiere15mm
B5
Cantitate rezerve de reascuțire50,8mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D4
Diametru de prindere, pe partea mașinii19,05mm
D4
Ajustabilitate0
D6
Turație, maximă277001/min
D7
Masă (greutate)0,41kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.5,4°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G13
Număr de plăcuțe amovibile poziția A4
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2131.051-B19-04-15
J22
Codificare produs522
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$ZD15*4**3******
J6
Codare loc de separare pe partea mașiniiFDA12R7500$$$$
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului49,5mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12R7500$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii750
DC
Diametru muchie așchietoare 1 (diametru nominal)50,8mm
DCX
Diametru muchie așchietoare 250,8mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50,8mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire50,8mm
OHX
Lungime în consolă50,8mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.5,4°
RPMX
Turație, maximă277001/min
SC
Insert shape codeZ
TSYC
Identificator imagineM2131-UB1
ULDR
Usable length diameter ratio1,62
WT
Masă (greutate)0,41kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze de pătrundere în rampă M2131 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • ZD .. 15*4 .. • Dc=51mm • Z=4

Descriere unealtă

Precizie ridicată de concentricitate
Corp de bază cu echilibrare fină
Freze de pătrundere în rampă M2131 la 90° pentru frezare HSC

Domenii de utilizare

Metale neferoase (ISO N) precum aliaje maleabile din aluminiu sau aliaje din aluminiu-litiu
Prelucrare de componente structurale în construcția de avioane
Freze de degroșare și semifinisare de buzunare cu volum mare de șpan

Avantajele Dvs.

Fiabilitate ridicată, inclusiv la cele mai ridicate turații datorită siguranței anticentrifugale
Timpi scurți de prelucrare datorită volumului maxim de material așchiat
Durabilități mari datorită formării minime a depunerilor pe tăiș

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,591inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
D<sub>c</sub>Diametrul muchiei așchietoare2inch
d<sub>1</sub>Diametrul de îmbinare0,75inch
l<sub>4</sub>Lungimea maximă în consolă2inch
CodificareCodificare sculăM2131.051-B19-04-15
TipPlăcuțe amovibile posibileZD .. 15 . 4 ..
GreutateGreutatea0,904lbs
ZNumărul de dinți4
