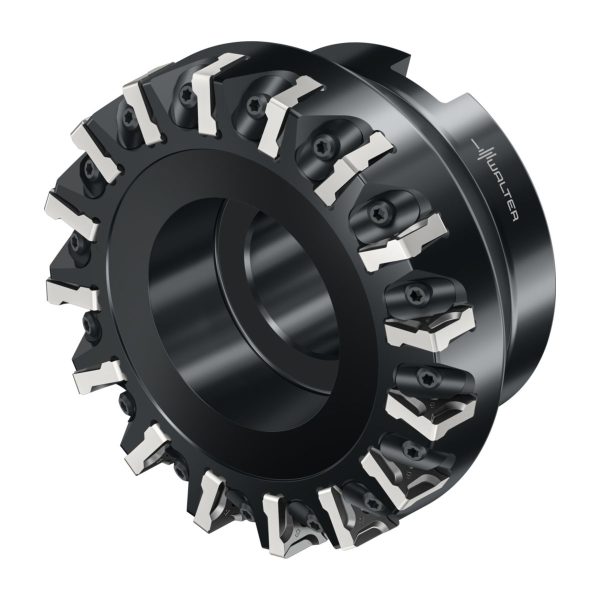

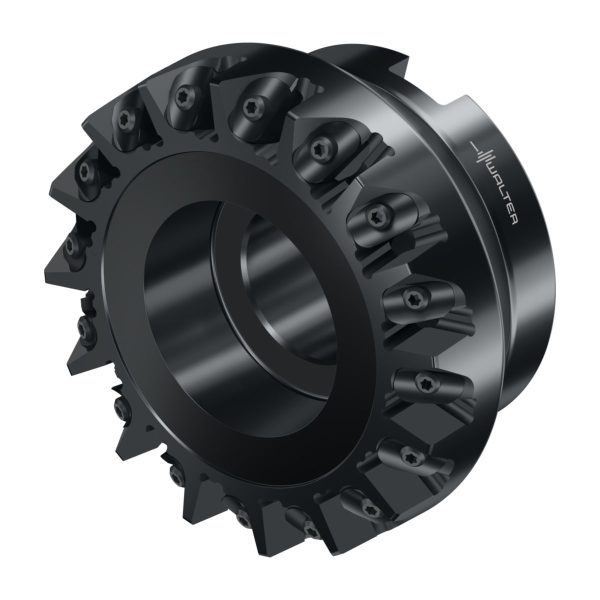

Freze cu dinți deși – M2136-100-B32-16-06

Freze cu dinți deși M2136-100-B32-16-06-M2136-100-B32-16-06-0840273724 Freze cu dinți deși – M2136-080-B27-12-06
Freze cu dinți deși M2136-160-B40-24-06-M2136-160-B40-24-06-0840275724 Freze cu dinți deși – M2136-160-B40-24-06

9.613,99 lei fără TVA - 11.632,93 lei cu TVA

PMKNSHO
●●
Numărul articolului: 7038945Familie produs: M2136 SKU: M2136-100-B32-16-06 UPC: 0840273724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,787 kg
Dimensiuni 128 × 91 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M2136 (SNEF..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)100mm
A2
Diametru muchie așchietoare 2100mm
A3
Diametrul corpului98,47mm
A4
Diametrul butucului6,5mm
B2
Adâncime de așchiere6,5mm
B5
Cantitate rezerve de reascuțire50mm
B71
Lungime funcțională50mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
D4
Ajustabilitate0
D6
Turație, maximă79001/min
D7
Masă (greutate)1,687kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință16
F22
Număr de muchii așchietoare active, pe partea frontală16
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level16
G13
Număr de plăcuțe amovibile poziția A16
G14
Rază plăcuță de copiere, poziția A0,794mm
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM2136-100-B32-16-06
J22
Codificare produs6471
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SN1204**2R*PN**
J42
Codare loc de separare plăcuță amovibilăSNMG 12 04 08
J45
Codificare plăcuță așchietoare, poz. ASNMG 12 04 08
J6
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6,5mm
BD
Diametrul corpului98,47mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
CICT
Cutting item count16
CICT (F)
Număr de plăcuțe amovibile poziția A16
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)100mm
DCX
Diametru muchie așchietoare 2100mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare600
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă79001/min
SC
Insert shape codeS
SSC
Insert seat size code12
TSYC
Identificator imagineM2136-B1 METRISCH
ULDR
Usable length diameter ratio0,065
WT
Masă (greutate)1,687kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală16
ZEFP
Număr de muchii așchietoare active, pe circumferință16

Descriere

Freze cu dinți deși M2136 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • SN .. 1204 .. • Dc=100mm • Z=16

Descriere unealtă

Freze frontale/cilindro-frontale cu unghi de atac de 90°
Adâncime de așchiere de 6,5 mm

Domenii de utilizare

Pentru degroșare și finisare
Pentru orice tip de fontă, ca de exemplu, GG25, GGV 40
Pentru frezare plană sau cilindro-frontală
Domenii de utilizare: Industria auto, industria constructoare de mașini etc.

Avantajele Dvs.

Costuri reduse cu plăcuțele amovibile datorită celor 8 muchii așchietoare ale plăcuței
Siguranță ridicată a procesului datorită plăcuțelor amovibile stabile, fixate cu pană
Așchiere lină datorită geometriei pozitive a muchiei așchietoare
Productivitate maximă datorită sorturilor cu utilizare universală

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6,5mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală16
D<sub>c</sub>Diametrul muchiei așchietoare100mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>4</sub>Lungimea maximă în consolă50mm
CodificareCodificare sculăM2136-100-B32-16-06
TipPlăcuțe amovibile posibileSNEF120408R; SNEX1204PN ..
GreutateGreutatea1,78kg
ZNumărul de dinți16
