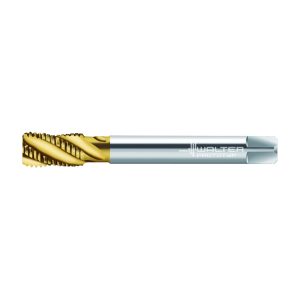

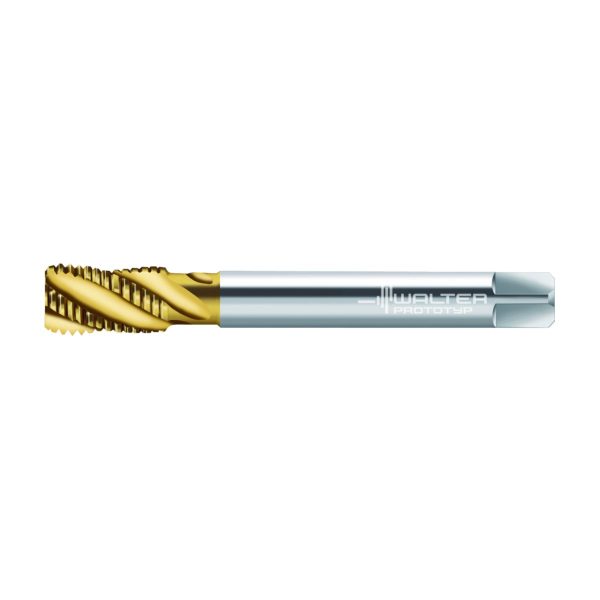

Tarozi din HSS-E pentru mașini - M2456305-G1 - imagine 1

Tarozi din HSS-E pentru mașini – M2456305-G1

Tarozi din HSS-E pentru mașini – M2456305-G3/8
Tarozi din HSS-E pentru mașini – M2456305-G1/2

2.467,73 lei fără TVA - 2.985,95 lei cu TVA

PMKNSHO
●●●
Numărul articolului: 6150054Familie produs: 1M2456305 SKU: M2456305-G1 EAN: 4042446232894 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,574 kg
Dimensiuni 164 × 40 mm
Domeniu de utilizare

Aplicație principală

Tip de filet

Lungime coadă

Diametrul nominal al filetului, inch

Tip unealtă

Aplicație secundară

group_name_2

Tarodare
group_name_7

Tarozi maşini din HSS-E (-PM) 2,5xDN, DIN 5156
DenumireDescriereValoareUnitate
A1
Tip de filet33,249mm
A21
Diametrul nominal al filetului, metric33,249mm
A22
Diametrul nominal al filetului, inch1,309inch
A24
Diametru nominal filet (ca valoare fracțională)G 1"-11inch
A25
Codificare filet, exteriorG 1"-11
A4
Număr de spire de filet per inch11
A5
Clasă de toleranță a filetuluiNORMAL
A6
Diametru con de atac30,59mm
A9
Diametrul gâtului24,7mm
B1
Lungimea filetului22mm
B3
Cantitate rezerve de reascuțire160mm
B4
Lungimea conului de atacmmmm
BLD
Lungimea canalului de prindere68mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă42mm
D1
Număr de muchii așchietoare5
D2
Sens eliceR
D3
Unghiul elicei40°
D7
Masă (greutate)0,574kg
F1
Sensul de așchiereR
G21
Tipul de sculă1
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTIN
H4
Execuția sculeiS
H5
Acoperire/suprafațăTIN
J1
StandardDIN 5156
J21
Număr articolM2456305-G1
J22
Codificare produs274
J3
Codificare produsW
J6
Codare loc de separare pe partea mașiniiZYL21G2500h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă93mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21G2500h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTIN
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii250
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei40°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10°
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorTIN
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere68mm
LF
Lungime funcțională160mm
LS
Lungime coadă42mm
LSC
Lungime gaură de fixare67mm
LU
Lungime utilă93mm
NOF
Număr de muchii așchietoare5
OAL
Cantitate rezerve de reascuțire160mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN 5156
TCTR
Clasă de toleranță a filetuluiNORMAL
TD
Diametrul nominal al filetului, metric33,249mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetG
THL
Lungimea filetului22mm
THSTS
Thread starts1
TPI
Număr de spire de filet per inch11
TSYC
Identificator imagineM2456305
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio2
WT
Masă (greutate)0,574kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Tarozi din HSS-E pentru mașini • Paradur® X·pert M • ≤2,5xD • G/NORMAL • DIN 5156 • right hand flute 40° • adecvat pentru găuri înfundate • TIN • G 1″-11 • P=11

Descriere unealtă

Parte de ghidare teșită
Tarozi din HSS-E pentru găuri rotunde X∙pert M
Unghi de 40° al elicei

Domenii de utilizare

Filetare în gaură înfundată până la 2,5 × DN
ISO-P a doua utilizare principală de la 700 până la 1200 N/mm²

Avantajele Dvs.

Gamă completă de dimensiuni și toleranțe
Formare proeminentă a așchiilor datorită spiralei de 40°
Calitate remarcabilă a filetului chiar și după multiple utilizări datorită miezului îngroșat
Tarozi speciali pentru materiale inoxidabile, cu tendință de lipire

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare25mm
l<sub>1</sub>Lungimea funcțională160mm
l<sub>9</sub>lungime pătrat de antrenare23mm
l<sub>3</sub>Lungime utilă93mm
NNumărul de canale5
CodificareCodificare sculăM2456305-G1
D<sub>N</sub>Dimensiunea filetului33,249mm
D<sub>N</sub>-PDimensiunea filetuluiG 1"-11
L<sub>c</sub>Lungimea firului22mm
Pași pe țolPași pe țol11
Lățimea de prindereLățimea de prindere20mm
