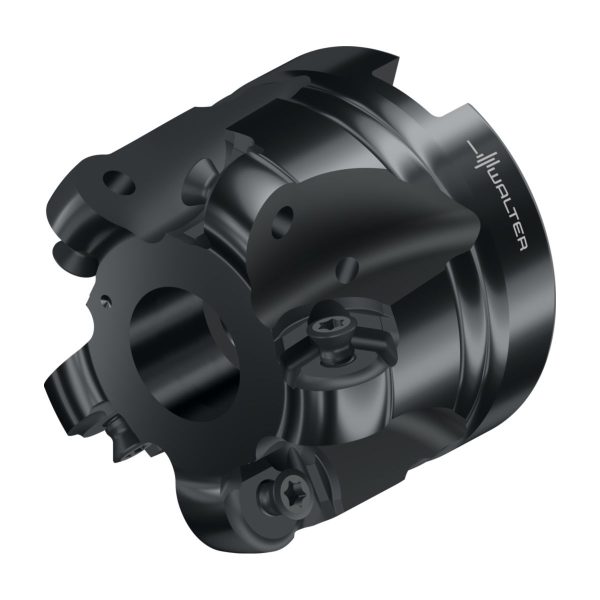

Freze de copiere cu plăcuțe rotunde – M2471-052-B22-05-06
3.350,98 lei fără TVA - 4.054,69 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,385 kg |
|---|---|
| Dimensiuni | 90 × 50 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze de copiere M2471 pt.tipul de plăcuţă RNMX.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 52 | mm |
A2 | Diametru muchie așchietoare 2 | 52 | mm |
A3 | Diametrul corpului | 50,63 | mm |
A4 | Diametrul butucului | 16,35 | mm |
A5 | Diametru de teșire, gaură de montaj | 16,35 | mm |
B2 | Adâncime de așchiere | 6 | mm |
B5 | Cantitate rezerve de reascuțire | 40 | mm |
B6 | Lungime adâncire, gaură de montaj | 15 | mm |
B71 | Lungime funcțională | 40 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 220 | |
C3 | Diametru de prindere, pe partea mașinii | 22 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 20000 | 1/min |
D7 | Masă (greutate) | 0,368 | kg |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0 | ° |
E5 | Adâncimea de plonjare, max. | 0,5 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 5 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 5 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 5 | |
G14 | Rază plăcuță de copiere, poziția A | 6 | mm |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M2471-052-B22-05-06 | |
J3 | Siglă companie | W | |
J41 | Siglă companie | WR$$RN1206M03****M0 | |
J6 | Codare loc de separare pe partea mașinii | FDA12G2200$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 6 | mm |
BD | Diametrul corpului | 50,63 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G2200$$$$ | |
CICT | Cutting item count | 5 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 5 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 220 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 40 | mm |
DCX | Diametru muchie așchietoare 2 | 52 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 40 | mm |
LF | Lungime funcțională | 40 | mm |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 40 | mm |
OHX | Lungime în consolă | 40 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 20000 | 1/min |
SC | Insert shape code | R | |
SSC | Insert seat size code | 12 | |
TQ | Torque | 3,5 | Nm |
TSYC | Identificator imagine | M2471-B1 | |
ULDR | Usable length diameter ratio | 1,884 | |
WT | Masă (greutate) | 0,368 | kg |
XYWD | xyw plane distance | -40 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 5 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 5 |
Rotunde negative – RNMX1206M0-K67 WSP45GSKU: RNMX1206M0-K67 WSP45G162,73 lei fără TVA - 196,90 lei cu TVA- Rotunde negative – RNMX1206M0-K67 WSM35GSKU: RNMX1206M0-K67 WSM35G162,73 lei fără TVA - 196,90 lei cu TVA
- Rotunde negative – RNMX1206M0-G57 WSP45GSKU: RNMX1206M0-G57 WSP45G162,73 lei fără TVA - 196,90 lei cu TVA
- Rotunde negative – RNMX1206M0-G57 WSM35GSKU: RNMX1206M0-G57 WSM35G162,73 lei fără TVA - 196,90 lei cu TVA
- Rotunde negative – RNMX1206M0-G57 WSM35SSKU: RNMX1206M0-G57 WSM35S162,73 lei fără TVA - 196,90 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.22SKU: AK155M.0.63.030.222.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.50.025.22SKU: AK155M.0.50.025.222.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C4.055.22SKU: AK155.8.C4.055.222.285,73 lei fără TVA - 2.765,73 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.030.22SKU: AK155.8.C8.030.222.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.025.22SKU: AK155.8.C6.025.222.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B22-160SKU: AB001-S40-B22-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.025.22SKU: AK155.8.C5.025.221.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B22-035SKU: AB001-S40-B22-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B22-100SKU: AB001-S40-B22-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B22-035SKU: AB001-S50-B22-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B22-100SKU: AB001-S50-B22-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B22-160SKU: AB001-S50-B22-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B22-160SKU: AB001-J50-B22-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B22-055SKU: AB001-J50-B22-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B22-100SKU: AB001-J50-B22-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B22-160SKU: AB001-J40-B22-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B22-035SKU: AB001-J40-B22-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B22-100SKU: AB001-J40-B22-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B22-160SKU: AB001-H63-B22-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B22-050SKU: AB001-H63-B22-0501.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B22-100SKU: AB001-H63-B22-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B22-050SKU: AB001-H100-B22-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B22-100SKU: AB001-H100-B22-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B22-160SKU: AB001-H100-B22-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B22-210SKU: AC001-J40-B22-21027.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B22-210SKU: AC001-J50-B22-21031.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B22-210SKU: AC001-S50-B22-21031.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S40-B22-210SKU: AC001-S40-B22-21027.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B22-210SKU: AC001-C6-B22-21029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B22-210SKU: AC001-H63-B22-21027.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B22-210SKU: AC001-H100-B22-21031.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B22-210SKU: AC001-C8-B22-21032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1453SKU: FS145327,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze de copiere cu plăcuțe rotunde M2471 • antrenare transversală cu gaură cilindrică DIN 138 • metric • RN .. 1206 .. • Dc=40mm • Z=5
Descriere unealtă
Cu interfață cu alezaj
Freze de copiere M2471

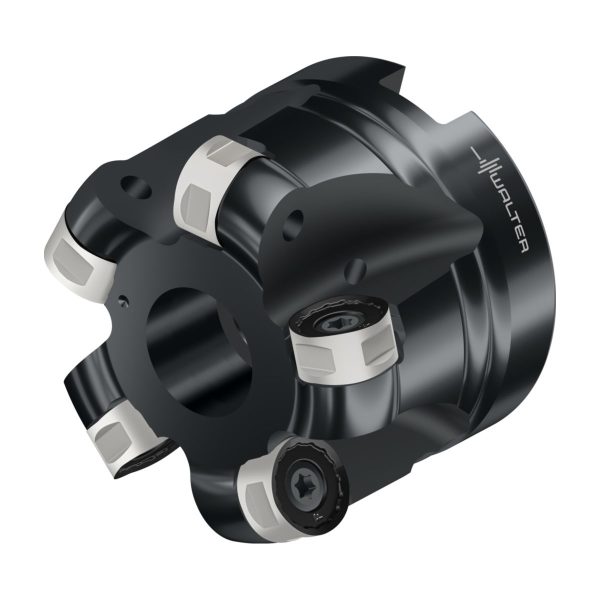

Freze de copiere cu plăcuțe rotunde cu două fețe cu 8 muchii așchietoare
Domenii de utilizare
Pentru frezare plană și de copiere
Domenii de utilizare: Industria aeronautică și aerospațială, precum și industria energetică (ideal pentru frezarea paletelor de turbină)
Pentru oțel, oțeluri inoxidabile, precum și materiale greu prelucrabile
Avantajele Dvs.
Fiabilitate ridicată datorită plăcuței amovibile stabile cu indexare sigură
Costuri reduse cu sculele datorită variantei sinterizate și celor 8 muchii așchietoare
Sorturi Tiger·tec® Silver WSM35S și WSP45S: Utilizare universală în materiale ISO P, ISO M și ISO S
Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 6 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 22 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 52 | mm |
| l<sub>4</sub> | Lungimea funcțională | 40 | mm |
| Codificare | Codificare sculă | M2471-052-B22-05-06 | |
| R | Rază la colț | 6 | mm |
| Tip | Plăcuțe amovibile posibile | RNMX1206M0 | |
| Greutate | Greutatea | 0,37 | kg |
| Z | Numărul de dinți | 5 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 5 |
