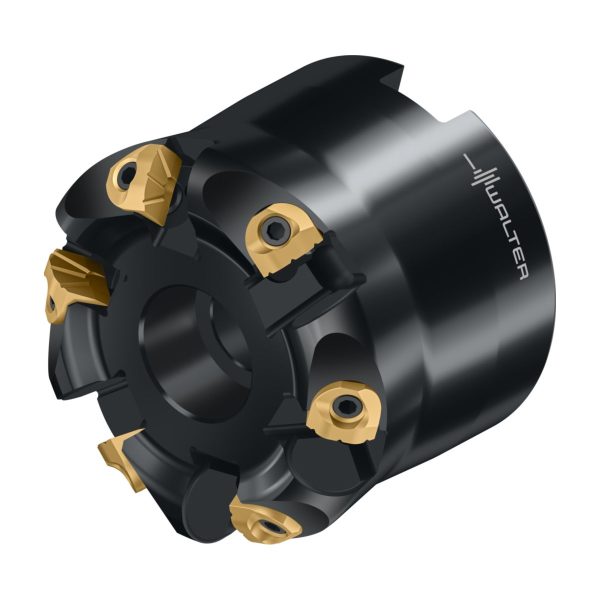

Freze de copiere cu plăcuțe rotunde – M2473-063-B27-06-06

Freze de copiere cu plăcuțe rotunde M2473-063-B27-06-06-M2473-063-B27-06-06-0631796727 Freze de copiere cu plăcuțe rotunde – M2473-050-B22-05-06
Freze de copiere cu plăcuțe rotunde M2472-040-T36-04-06-M2472-040-T36-04-06-0631792727 Freze de copiere cu plăcuțe rotunde – M2472-032-T28-03-06

5.342,29 lei fără TVA - 6.464,17 lei cu TVA

PMKNSHO
●●
Numărul articolului: 7937912Familie produs: M2473 SKU: M2473-063-B27-06-06 UPC: 0631796727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,776 kg
Dimensiuni 95 × 83 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M2473 pentru plăcuţe ceramice RNGN..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)63mm
A2
Diametru muchie așchietoare 263mm
A3
Diametrul corpului61,4mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere6mm
B5
Cantitate rezerve de reascuțire50mm
B71
Lungime funcțională50mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii270
C3
Diametru de prindere, pe partea mașinii27mm
D4
Ajustabilitate0
D6
Turație, maximă204001/min
D7
Masă (greutate)0,685kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,6mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință6
F22
Număr de muchii așchietoare active, pe partea frontală6
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level6
G13
Număr de plăcuțe amovibile poziția A6
G21
Tip de fixare plăcuță amovibilăC
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM2473-063-B27-06-06
J3
Siglă companieW
J41
Siglă companieISO$RN1207001*A**00
J42
Codificare plăcuță așchietoare, poz. ARNGN 12 07 00
J45
Codificare plăcuță așchietoare, poz. ARNGN 12 07 00
J6
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului61,4mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A6
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii270
DC
Diametru muchie așchietoare 1 (diametru nominal)51mm
DCX
Diametru muchie așchietoare 263mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă204001/min
SC
Insert shape codeR
SSC
Insert seat size code12
TSYC
Identificator imagineM2473-B1
ULDR
Usable length diameter ratio1,71
WT
Masă (greutate)0,685kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală6
ZEFP
Număr de muchii așchietoare active, pe circumferință6

Descriere

Freze de copiere cu plăcuțe rotunde M2473 • antrenare transversală cu gaură cilindrică DIN 138 • metric • RN .. 1207 .. • Dc=51mm • Z=6

Descriere unealtă

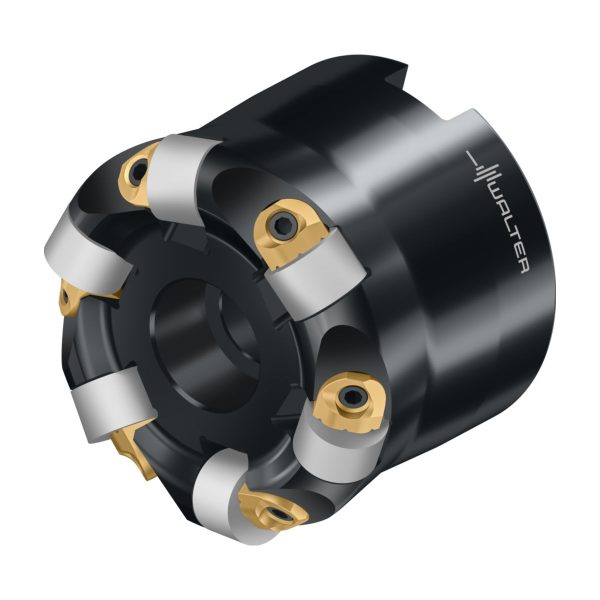

M2473 – Freze cu plăcuțe ceramice cu două fețe

Domenii de utilizare

Materiale: Nimonic, Haynes, Inconel, Stellite, Udimet, Waspaloy etc.
Ideal pentru degroșarea aliajelor refractare (HRSA)
Utilizare fără agent de răcire – se poate utiliza aer comprimat sau MQL
Pentru a proteja muchia așchietoare la pătrunderea sculei, utilizați strategia »roll-in«

Avantajele Dvs.

Rezistență excelentă la uzură și tenacitate pentru o producție fiabilă
Posibilitate de prelucrare a unei varietăți mari de aliaje refractare (HRSA)
Reducerea costurilor per piesă datorită productivității ridicate
Ecranarea fluxului de așchii de la freză datorită alimentării direcționate cu aer comprimat, prin intermediul unei prinderi cu pană
Protecție împotriva sudurilor de material prin acoperirea penei de prindere

Grade

Prima opțiune pentru frezare: sorturi SiAlON datorită rezistenței înalte la șocurile termice
WIS10: pentru condiții foarte stabile cu o rezistență mare la uzură
WIS30: pentru utilizare universală datorită tenacității mari

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
d<sub>1</sub>Diametrul de îmbinare27mm
D<sub>a</sub>Diametrul maxim de tăiere63mm
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăM2473-063-B27-06-06
RRază la colț6,35mm
TipPlăcuțe amovibile posibileRNGN1207 ..
GreutateGreutatea0,69kg
ZNumărul de dinți6
Nr. PlăcuțeNumărul de plăcuțe amovibile6
